使用 NXP Semiconductors 的 TDF8599C 的參考設計

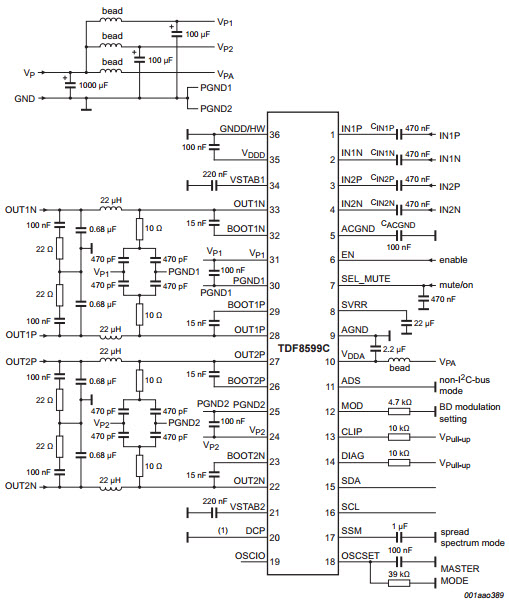

Typical Application Diagram: dual BTL in non-I2C-bus mode for TDF8599C I2C-bus controlled stereo class-D amplifier 136W/8ohm with full diagnostics

設計簡介

典型應用圖：非 I2C 總線模式下的雙 BTL，用于 TDF8599C I2C 總線控制的立體聲 D 類放大器 136W/8 歐姆，具有完整的診斷功能。 TDF8599C 是一款雙橋接負載 (BTL) 汽車音頻放大器，包含基于 SOI BCDMOS 技術的 NDMOST-NDMOST 輸出級

說明

Typical Application Diagram: dual BTL in non-I2C-bus mode for TDF8599C I2C-bus controlled stereo class-D amplifier 136W/8ohm with full diagnostics. The TDF8599C is a dual Bridge-Tied Load (BTL) car audio amplifier comprising an NDMOST-NDMOST output stage based on SOI BCDMOS technology

主要特色

Amplifier Type

Class-D
