使用 Analog Devices 的 LTC1232 的參考設計

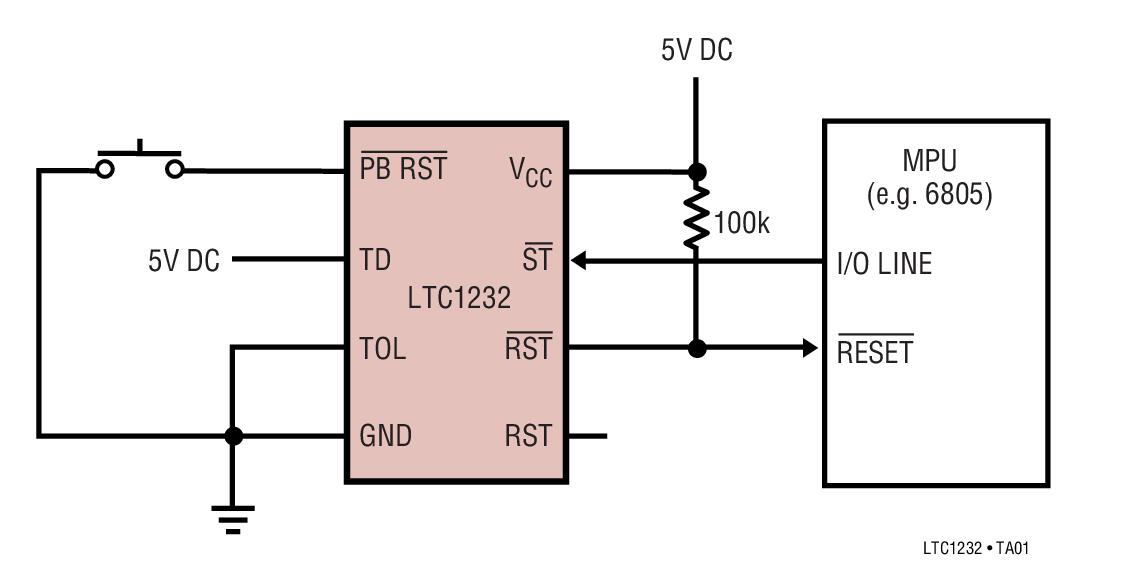

Typical Application for LTC1232 - Microprocessor Supervisory Circuit

設計簡介

LTC1232 的典型應用為微處理器系統提供電源監控、看門狗定時和外部復位

Typical Application for the LTC1232 provides power supply monitoring, watchdog timing and external reset for microprocessor systems

相關器件

器件	類型	描述	數據手冊
LTC1232CS8#TRPBF	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
LTC1232IS8	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N	點擊下載
LTC1232CN8	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin PDIP N	點擊下載
LTC1232IS8#TR	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
LTC1232CS8#PBF	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N Tube	點擊下載
LTC1232IS8#PBF	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N Tube	點擊下載
LTC1232CN8#PBF	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin PDIP N Tube	點擊下載
LTC1232IS8#TRPBF	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
LTC1232CS8	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N	點擊下載
LTC1232CS8#TR	Supervisory Circuits	Processor Supervisor 4.62V 1 Active High/Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
