使用 Analog Devices 的 LTC1157 的參考設計

Typical Application for LTC1157 - 3.3V Dual Micro-power High-Side/Low-Side MOSFET Driver

設計簡介

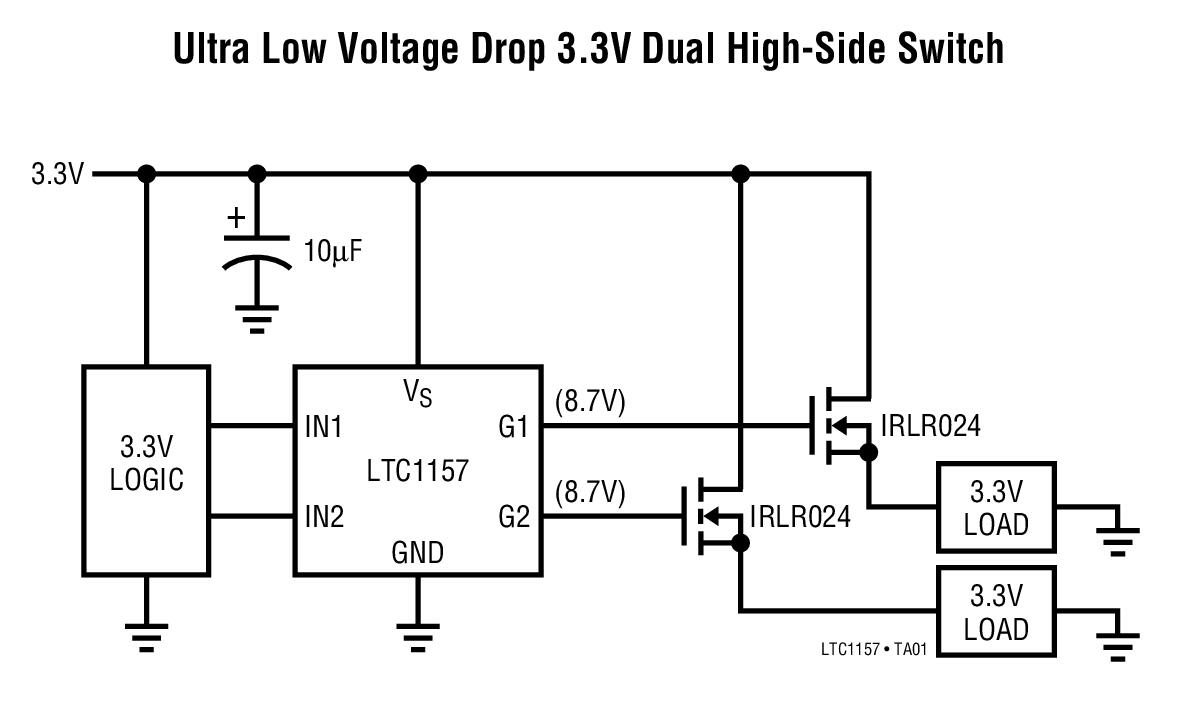

LTC1157 雙通道 3.3V 微功率 MOSFET 柵極驅動器的典型應用使得可以通過低 RDS(ON) N 溝道開關切換電源或接地參考負載

Typical Application for the LTC1157 dual 3.3V micropower MOSFET gate driver makes it possible to switch either supply or ground reference loads through a low RDS(ON) N-channel switch

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1157CS8#PBF	Gate and Power Drivers	Driver 8.7V 2-OUT High and Low Side 8-Pin SOIC N Tube	點擊下載
LTC1157CN8#PBF	Gate and Power Drivers	Driver 8.7V 2-OUT High and Low Side 8-Pin PDIP N Tube	點擊下載
LTC1157CS8	Gate and Power Drivers	Driver 8.7V 2-OUT High and Low Side 8-Pin SOIC N	點擊下載
LTC1157CS8#TRPBF	Gate and Power Drivers	Driver 8.7V 2-OUT High and Low Side 8-Pin SOIC N T/R	點擊下載
