使用 Analog Devices 的 LTC1771EMS8 的參考設計

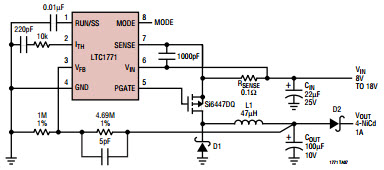

Typical Application Circuit for LTC1771EMS8 4-NiCd/NiMH Battery Charger

設計簡介

LTC1771EMS8 4-NiCd/NiMH 電池充電器的典型應用電路。 LTC1771 是一款高效率電流模式降壓型 DC/DC 控制器，可消耗低至 10uA 的 DC 電源電流來調節空載時的輸出，同時在高達數安培的負載下保持高效率

說明

Typical Application Circuit for LTC1771EMS8 4-NiCd/NiMH Battery Charger. The LTC1771 is a high efficiency current mode step-down DC/DC controller that draws as little as 10uA DC supply current to regulate the output at no load while maintaining high efficiency for loads up to several amps

主要特色

Conversion Type

DC to DC
Input Voltage

8 to 18 V
Output Voltage

4 V
Output Current

1 A
Topology

Buck

相關文檔

78downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1771EMS8	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 5A 8-Pin MSOP	點擊下載
