使用 Analog Devices 的 LTC1261IS8 的參考設計

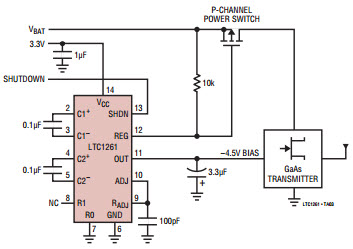

Typical Application Circuit for LTC1261IS8 3.3V Input, -4.5V Output GaAs FET Bias Generator

設計簡介

LTC1261IS8 3.3V 輸入、-4.5V 輸出 GaAs FET 偏置發生器的典型應用電路。 LTC1261 是一款開關電容器電壓逆變器，設計用于從單個正電源提供穩壓負電壓。 LTC1261CS 采用 3V 至 8V 單電源供電，并提供 -1.25V 至 -8V 的可調輸出電壓。片上電阻串允許將 LTC1261CS 配置為 -3.5V、-4V、-4.5V 或 -5V 輸出電壓，無需外部組件

說明

Typical Application Circuit for LTC1261IS8 3.3V Input, -4.5V Output GaAs FET Bias Generator. The LTC1261 is a switched-capacitor voltage inverter designed to provide a regulated negative voltage from a single positive supply. The LTC1261CS operates from a single 3V to 8V supply and provides an adjustable output voltage from -1.25V to -8V. An on-chip resistor string allows the LTC1261CS to be configured for output voltages of -3.5V, -4V, -4.5V or -5V with no external components

主要特色

Conversion Type

DC to DC
Input Voltage

3 to 8 V
Output Voltage

-4.5 V
Output Current

0.01 A

相關文檔

1261fb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1261IS8	Charge Pump	Charge Pump INV -1.25V to -8V/2.5V to 16V/7.5V to 24V 15mA 8-Pin SOIC N	點擊下載
