使用 Analog Devices 的 ADP1050ACPZ 的參考設計

ADP1051-240-EVALZ, Evaluation Board with an ADP1050DC1-EVALZ Daughter Card for Evaluating the ADP1050 240W Digital Controller for Isolated Power Supply with PMBus Interface

設計簡介

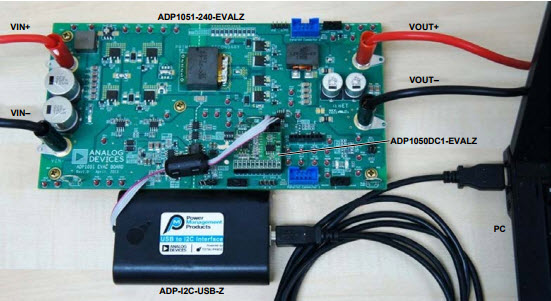

ADP1051-240-EVALZ 評估板與 ADP1050DC1-EVALZ 子卡一起，允許用戶在電源裝置 (PSU) 環境中評估 ADP1050。該板與 ADP1050-51 GUI 軟件完全兼容。借助 ADP-I2C-USB-Z USB 轉 I2C 連接器和 GUI 軟件，評估板上的 ADP1050 可通過 USB 端口與 PC 連接。該評估板無需外部組件即可運行 ADP1050。該板設置為隔離 PSU，從 36 至 75 Vdc 電源輸出 12V、20A 的額定負載

說明

ADP1051-240-EVALZ, Evaluation Board, together with an ADP1050DC1-EVALZ daughter card, allows the user to evaluate the ADP1050 in a power supply unit (PSU) environment. The boards are fully compatible with the ADP1050-51 GUI software. With the ADP-I2C-USB-Z USB-to-I2C connector and the GUI software, the ADP1050 on the evaluation board can be interfaced with a PC via a USB port. The evaluation board allows the ADP1050 to be exercised without the need for external components. The board is set up to act as an isolated PSU, outputting a rated load of 12V, 20A from 36 to 75 Vdc source

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 75 V
Output Voltage

12 V
Output Current

20 A
Output Power

240 W
Efficiency

94.5 %
Topology

Full-Bridge

相關文檔

adp1051-240-evalz_adp1050dc1-evalz_ug-664

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADUM3210BRZ-RL7	Digital Isolators	Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N T/R	點擊下載
ZR431F01TA	Voltage References	V-Ref Adjustable 2.5V to 20V 100mA 3-Pin SOT-23 T/R	點擊下載
NCP1031DR2G	DC to DC Converter and Switching Regulator Chip	DC-DC Converter and Switching Regulator Chip	點擊下載
ADP3654ARDZ-R7	Gate and Power Drivers	Driver 4A 2-OUT Low Side 8-Pin SOIC N EP T/R	點擊下載
ADP1050ACPZ-RL	Power Supply Controllers and Monitors	Controller 3V to 3.6V 20-Pin LFCSP EP T/R	點擊下載
ADP1050ACPZ-R7	Power Supply Controllers and Monitors	Controller 3V to 3.6V 20-Pin LFCSP EP T/R	點擊下載
