樹莓派RP2040開發板

設計簡介

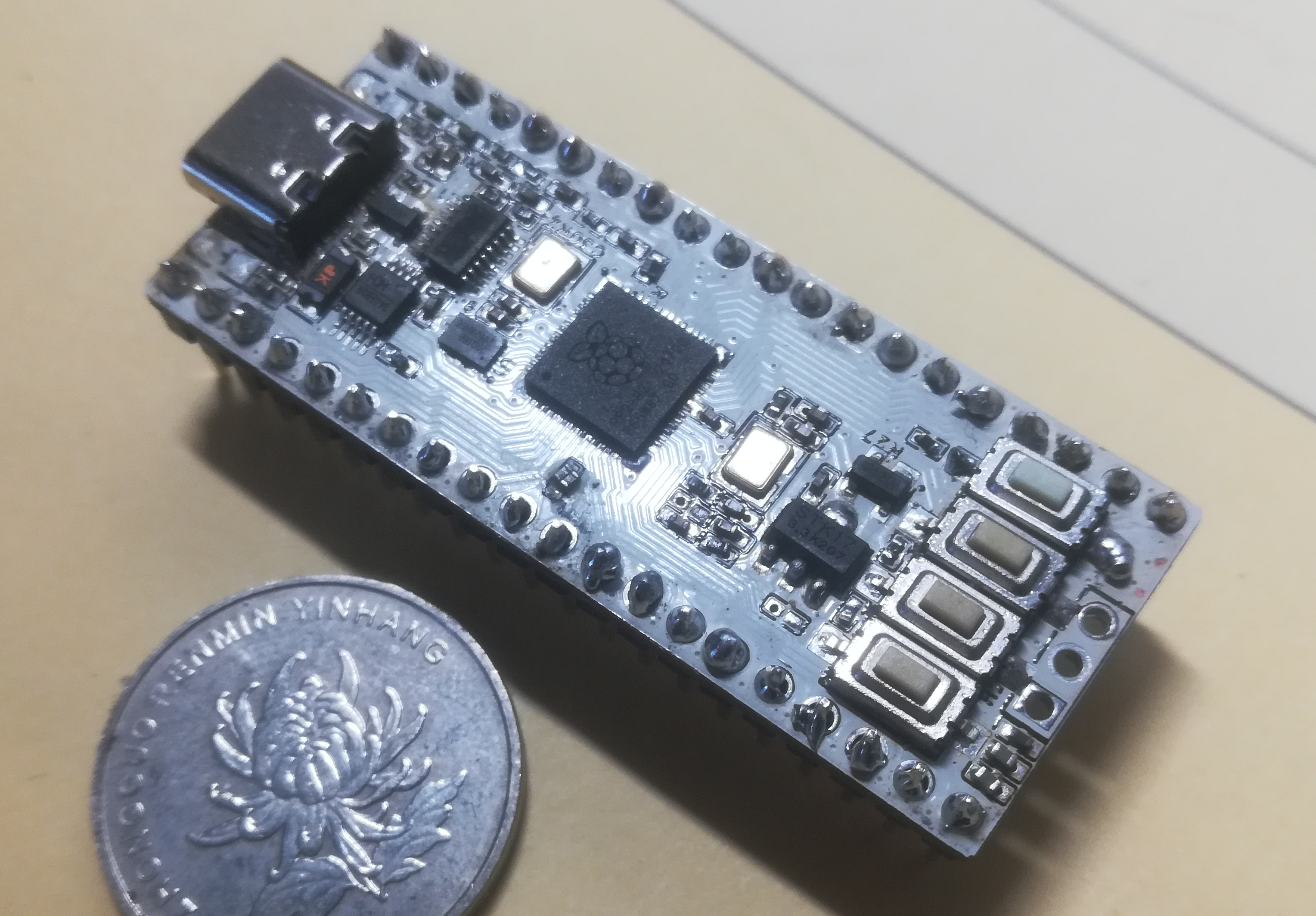

RP2040開發板
與樹莓派官方的raspberry pico兼容

外形尺寸和引腳定義和原版一致
全部單面貼片方便鐵板燒
相比原版，有下述改動：
? 改進DC-DC方案
? 增加USB轉串口模塊
? 增加USBHUB用于節約接口
? 增加過流保護
? 增加板級靜電保護(過壓保護)
? 板載EMMC用以支持更大存儲
? 將原版未引出的IO引出做了按鍵

基于模成電子的項目重新布線優化而來，已根據相同協議共享。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CL21B104KBCNNNC	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
PRTR5V0U2X	靜電放電(ESD)保護器件		點擊下載
CH340E	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 超小體積，USB轉UART串口，內置晶振，含485使能腳，外圍簡潔（兩個電容），比CH340G、CH340C、CH341T更省體積	點擊下載
SL2.1s	USB芯片		點擊下載
S3B16.000000F0910F30	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：80Ω 主頻：16MHz 頻率公差：±10ppm 負載電容值：9pF	點擊下載
nSMD005	PTC自恢復保險絲	最大電壓：60V 跳閘電流：150mA 0.05A ，60V，自恢復保險絲	點擊下載
17-21SURC/S530-A3/TR8	發光二極管	照明顏色：紅色主波長/色坐標：624~632nm 亮度值Iv=61mcd(Typ) @IF=20mA	點擊下載
RS-05K1002FT	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
XT25Q16DDTIGT	NOR FLASH		點擊下載
