containsmachine 發布

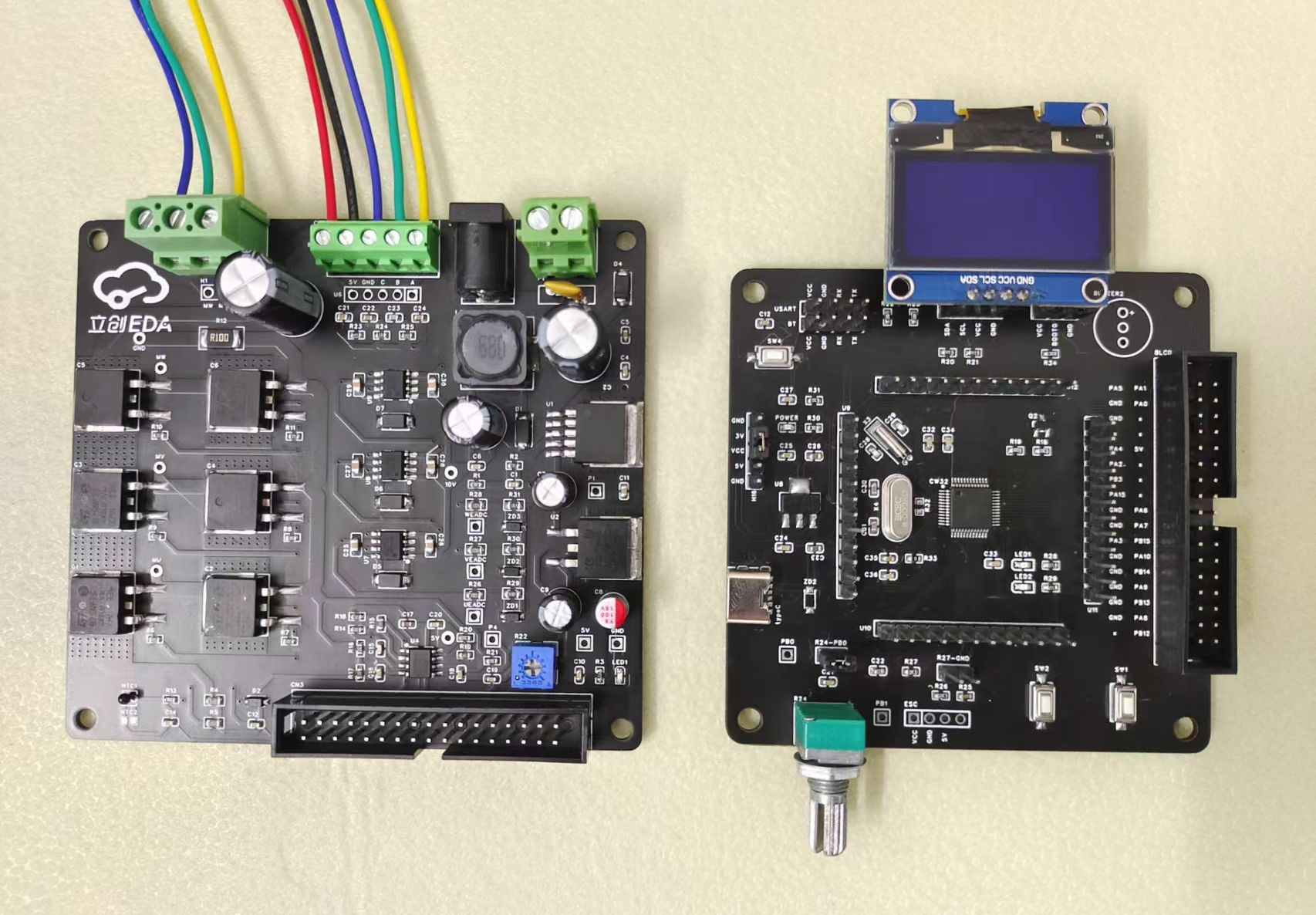

基于CW32開發板+無刷電機驅動板

設計簡介

支持有感霍爾、無感方波、支持FOC矢量控制等。

無刷電機驅動板

無刷電機驅動板原理圖

無刷電機驅動板PCB

CW32F030開發板：

1.全引腳引出

2.可選擇MCU輸入電壓（5V或3.3V）

3.兩個LED

4.兩個自定義按鍵

5.一個電位器（用于ADC）

6.OLED接口

7.ESC電調接口

8.藍牙接口/串口

9.蜂鳴器

10.電機驅動接口（34pin）

CW32F030開發板

CW32F030開發板(背)

CW32F030開發板原理圖

CW32F030開發板PCB

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM2596S-ADJ	DC-DC電源芯片		點擊下載
AC0603JR-071KL	貼片電阻	阻值（歐姆）：1K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603F105M160NT	貼片電容	精度：±20% 容值：1uF 額定電壓：16V 溫漂系數（介質材料)：Y5V 材質:Y5V	點擊下載
SS210	肖特基二極管	直流反向耐壓（Vr）：100V 平均整流電流（Io）：2A 正向壓降（Vf）：850mV @ 2A 100V,2A,VF=0.85V@2A	點擊下載
MS125-101MT	功率電感	精度：±20% 電感值：100uH	點擊下載
PK0810-680MB	工字電感		點擊下載
KM477M025F14RR0VH2FP0	引線型鋁電解電容		點擊下載
L7805ACD2T-TR	線性穩壓芯片	輸出類型：固定最大輸入電壓：35V 輸出電流：1.5A 輸出電壓（最小值/固定值）：5V L7805 Series 1.5 A 5 V SMT Three Terminal Voltage Regulator - D2PAK	點擊下載
