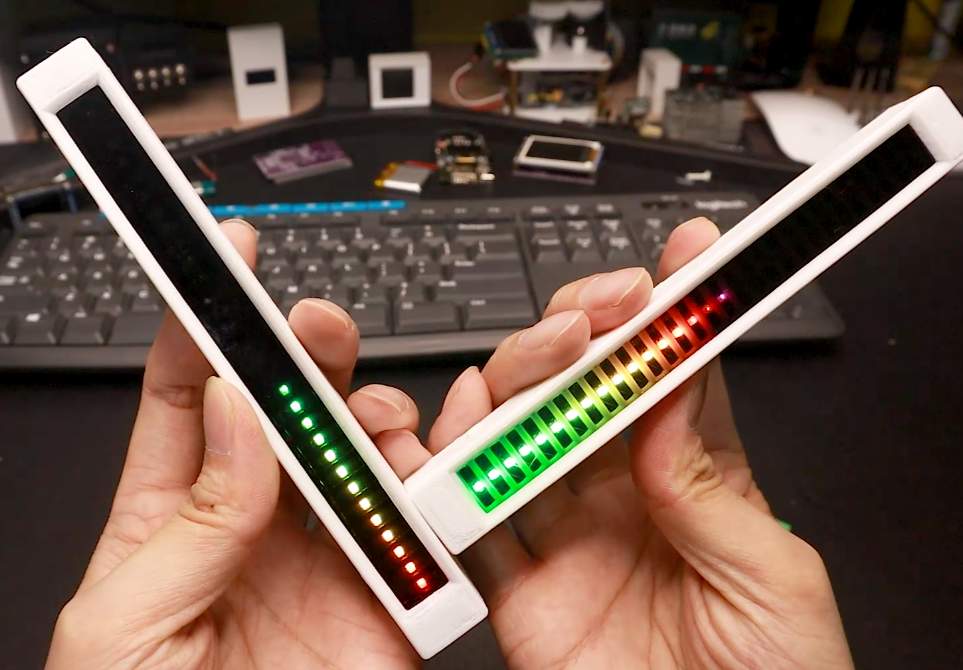

esp8285芯片ESP-01F模塊為主控，MAX9814音頻采集模塊，WS2812 2020rgb燈珠，Arduino編程環境簡單制作一個律動燈條。
本來是是用Lm358做了一個音頻放大電路，但學藝不精做出來效果和屎一樣，果斷放棄，直接用MAX9814音頻采集模塊焊在板子上，效果非常好。
如果有大佬閑著沒事干，幫忙指教一下改怎么搞個放大電路能好用點。抱拳抱拳。
代碼不完整就算是個demo，因為實在沒時間搞，大家一起來完善吧。
因為是esp8266模塊，所以可以做http服務，所以就可以做個頁面把所有參數都拿出來自定義，玩法就變廣了。
光繪棒部分會專門再做個長的，這里就沒講了，原理很簡單就是按圖像像素點的行或者列順序修改燈珠對應的顏色就行了。
具體效果看視頻。
視頻地址：
https://www.ixigua.com/7056218384521757197?logTag=5cdd67444f5d7f4c0099
2020封裝的ws2812燈珠
亞克力面板是2mm厚的。
開關這里安裝需要點大力奇跡
光柵打印時可以用黑色或者白色，出來的效果不一樣，
網頁自定義顏色
?
光繪效果很好玩，可以畫個對聯出來，哈哈。
?
?
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| 54201-S08-05ALF | 線對板/線對線連接器 | 針腳數：5 連接器類型：針座 觸頭類型：公形引腳 間距：0.100"(2.54mm) 系列：- | 點擊下載 |
| MF254V-11-02-0743 | 排母 | 點擊下載 | |
| WS2812B-2020 | 發光二極管/LED | 點擊下載 | |
| ERJ3RED56R0V | 貼片電阻 | 阻值（歐姆）：56 精度：±0.5% 功率：1/10W 溫度系數：±100ppm/°C | 點擊下載 |
| RMC06033.3K1%N | 貼片電阻 | 點擊下載 | |
| RMC06035.1K5%N | 貼片電阻 | 點擊下載 | |
| FRH0603D1001TSV | 貼片電阻 | 點擊下載 | |
| TS-KG88C-ART25F | 輕觸開關 | 點擊下載 | |
| TA-3525-A1 | 滑動開關 | 點擊下載 | |
| RT9193-33GB | 低壓差線性穩壓(LDO) | 輸出類型：固定 最大輸入電壓：5.5V 輸出電流：300mA 輸出電壓（最小值/固定值）：3.3V 3.3V固定輸出，低壓差300mV@Iout=300mA，Vin=5.5V(Max) | 點擊下載 |
| CH340C | USB芯片 | 驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps USB轉UART串口，內置晶振，手冊有提供將TTL 串口轉換為RS232 串口的應用原理圖 | 點擊下載 |
| IMH3AT110 | 數字晶體管 | 點擊下載 | |
| TP4059 | 電池電源管理芯片 | 600mA 線性鋰電池充電IC | 點擊下載 |
