elrs-01f2.4

設計簡介

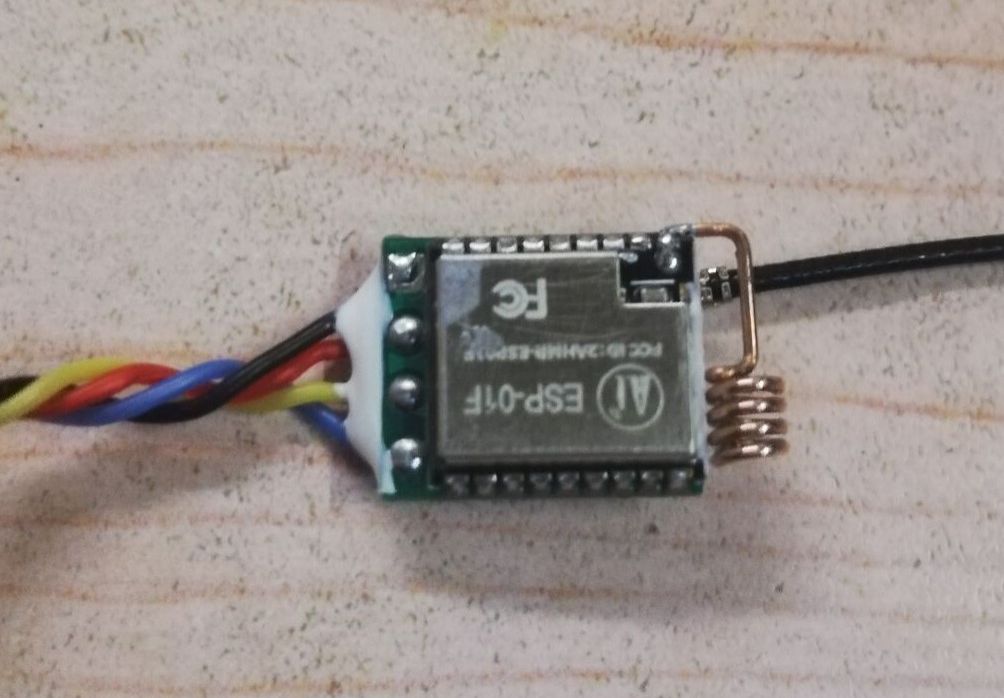

expresslrs2.4G接收機，超小體積（13*11mm）。

使用esp-01f模塊簡化焊接難度。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC5319-3.3YD5-TR	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：5.5V 輸出電流：500mA 輸出電壓（最小值/固定值）：3.3V 3.3V 500mA	點擊下載
GRM155R60J225ME15D	貼片電容	精度：±20% 容值：2.2uF 額定電壓：6.3V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CL05A105KO5NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：16V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
GRM155R71A104KA01D	貼片電容	精度：±10% 容值：100nF 額定電壓：10V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
GRM155C80J474KE19D	貼片電容	精度：±10% 容值：470nF 額定電壓：6.3V 溫漂系數（介質材料)：X6S 材質:X6S NRND物料(將要停產) 原廠不接訂單	點擊下載
B-2100S04P-A110	排針		點擊下載
AN2051-245	天線	小體積，高增益，WIFI，藍牙，zigBee 2.4G天線	點擊下載
MHT136CGCT	發光二極管	美華電子LED SMD貼片0402頂部發光，透明膠體，高亮黃綠色光，電壓VF:1.7-2.2V@5mA，亮度Iv:7.1-18nmcd@5mA，主波長λd:565.5-573.5nm，發光角度:120deg	點擊下載
RMC04021K1%N	貼片電阻		點擊下載
HC-RF-IPEX0303-01	RF射頻同軸連接器		點擊下載
SX1280IMLTRT	無線收發芯片		點擊下載
ESP-WROOM-02D	無線收發芯片	ESP-WROOM-02D 集成 ESP8266EX 芯片，具備更加出色的 RF 性能。	點擊下載
FW520WFMT1	預售新品		點擊下載
