愛墓式624號 - MK9218氣氛下的12V10A降壓

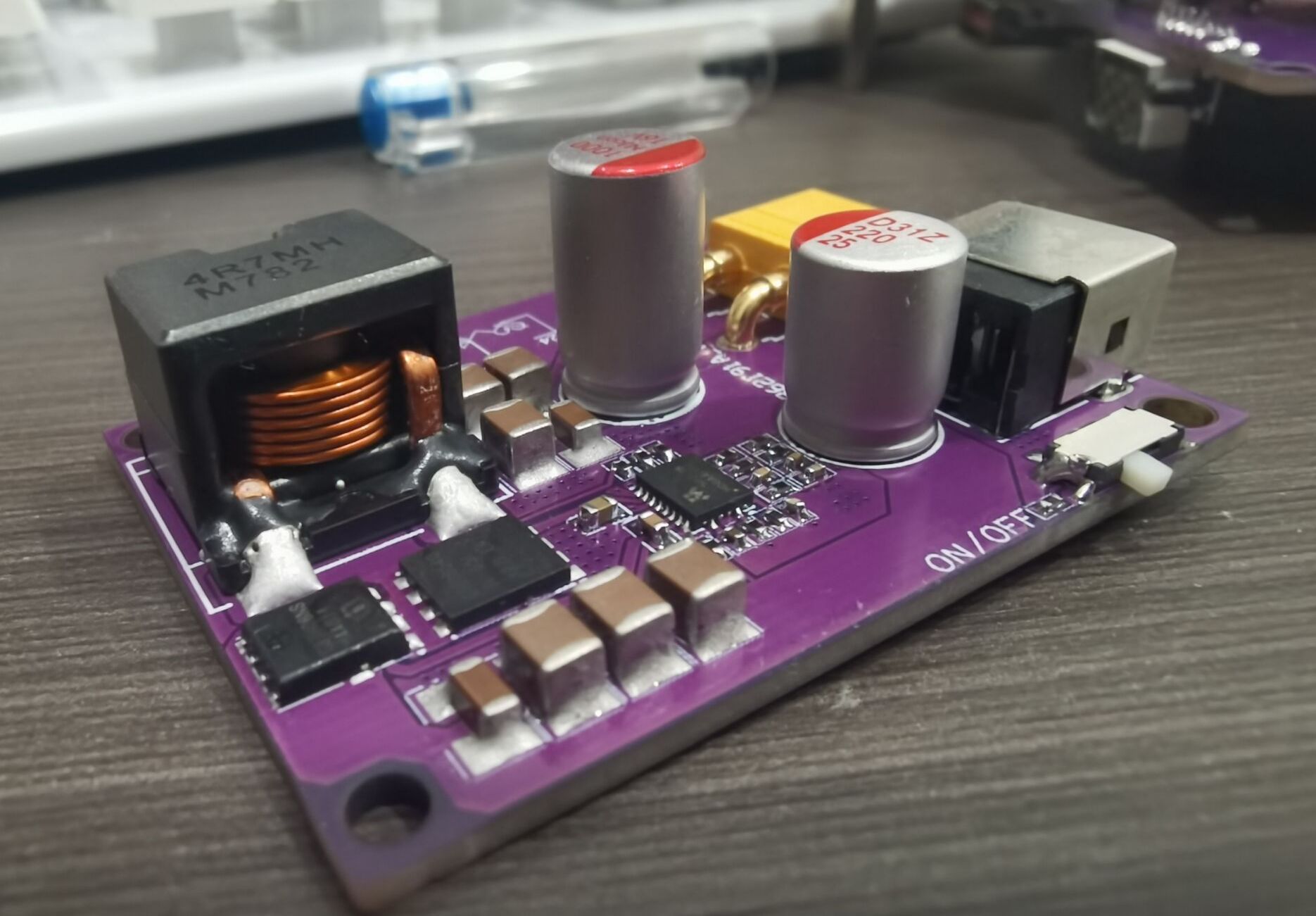

設計簡介

輸入電壓:設計為13-25V

輸出電壓恒定12V

輸出電流最大10A

型號為MK9218CQB,可以替代LM5145(P2P)

比較強勁,驅動電流2A以上

暫時沒有這么大功率的電源 ,先湊合著看看吧,此時工作溫度估計在45°左右

這款芯片是我從他們家的一級代理拿到的,加了微信,交流的也很愉快,代理給我也發送了他的測試圖

淘寶有售而且支持樣片,目前僅一家,https://item.taobao.com/item.htm?spm=a230r.1.14.16.5b992879zHostP&id=666741723448&ns=1&abbucket=2#detail

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CL10B104KC8NNNC	貼片電容	精度：±10% 容值：100nF 額定電壓：100V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
0402B822K500CT	貼片電容	精度：±10% 容值：8.2nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL05B681KB5NNNC	貼片電容	精度：±10% 容值：680pF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL05C561JB5NNNC	貼片電容	精度：±5% 容值：560pF 額定電壓：50V 溫漂系數（介質材料)：C0G	點擊下載
ULG107M1VF08RRX0CR	固態電解電容	腳間距（mm）：3.5 容值：100uF 精度：±20% 額定電壓：35V ESR串聯電阻：80 mΩ @ 100kHz 額定紋波電流：1.9A @ 100kHz	點擊下載
CGA6P1X7R1C226MTJY0N	貼片電容	精度：±20% 容值：22uF 額定電壓：16V 溫漂系數（介質材料)：X7R	點擊下載
250ARHA471M08A2	固態電解電容	腳間距（mm）：3.5 容值：470uF 精度：±20% 額定電壓：25V ESR串聯電阻：16 mΩ @ 100kHz ~ 300kHz 額定紋波電流：4.65A @ 100kHz 25V 470UF 固態電容，工作溫度：-55 to +105℃，5000Hours@+105℃	點擊下載
C1005X7R1E473KT000F	貼片電容	精度：±10% 容值：47nF 額定電壓：25V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
C1608X5R1C225KT000N	貼片電容	精度：±10% 容值：2.2uF 額定電壓：16V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
GRM155R71H104KE14D	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
DC-044A-20A	AC/DC電源連接器		點擊下載
CDEP15D90T150NP-100MC-125	功率電感	精度：±20% 額定電流：12.5A 直流電阻（內阻）：7.9mΩ 電感值：10uH	點擊下載
VLMG1500-GS08	發光二極管/LED		點擊下載
CSD18540Q5B	MOS(場效應管)	漏源電壓（Vdss）：60V 連續漏極電流（Id）（25°C 時）：100A 柵源極閾值電壓：2.3V @ 250uA 漏源導通電阻：2.2mΩ @ 28A,10V 最大功率耗散（Ta=25°C）：3.1W 類型：N溝道	點擊下載
NTMFS5C670NLT1G	MOS(場效應管)	漏源電壓（Vdss）：60V 連續漏極電流（Id）（25°C 時）：17A 柵源極閾值電壓：2V @ 250uA 漏源導通電阻：6.1mΩ @ 35A,10V 最大功率耗散（Ta=25°C）：3.6W 類型：N溝道 1400pF 超低輸入電容,N溝道,60V,71A,6.1mΩ@10V	點擊下載
0402WGF1271TCE	貼片電阻	阻值（歐姆）：1.27K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF1911TCE	貼片電阻	阻值（歐姆）：1.91K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
WR04X2002FTL	貼片電阻	阻值（歐姆）：20K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
RC-02W3322FT	貼片電阻	阻值（歐姆）：33.2K 精度：±1% 功率：1/16W 溫度系數：±200ppm/°C	點擊下載
0402WGF1371TCE	貼片電阻	阻值（歐姆）：1.37K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
RMC040239.2K1%N	貼片電阻		點擊下載
RTT027150FTH	貼片電阻	阻值（歐姆）：715 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
ERA2AEB183X	貼片電阻		點擊下載
RTT022R0JTH	貼片電阻	阻值（歐姆）：2 精度：±5% 功率：1/16W 溫度系數：±200ppm/°C	點擊下載
SK-3296S-01-L3	撥動開關	額定電壓 DC：12V 觸點額定電流：50mA @ 12VDC 開關功能：On-On 電路結構：SPDT 額定電壓 AC：-	點擊下載
XT30PW-M	鋰電池模型連接器	Socket,DCsupply,XT30,male,PIN:2	點擊下載
