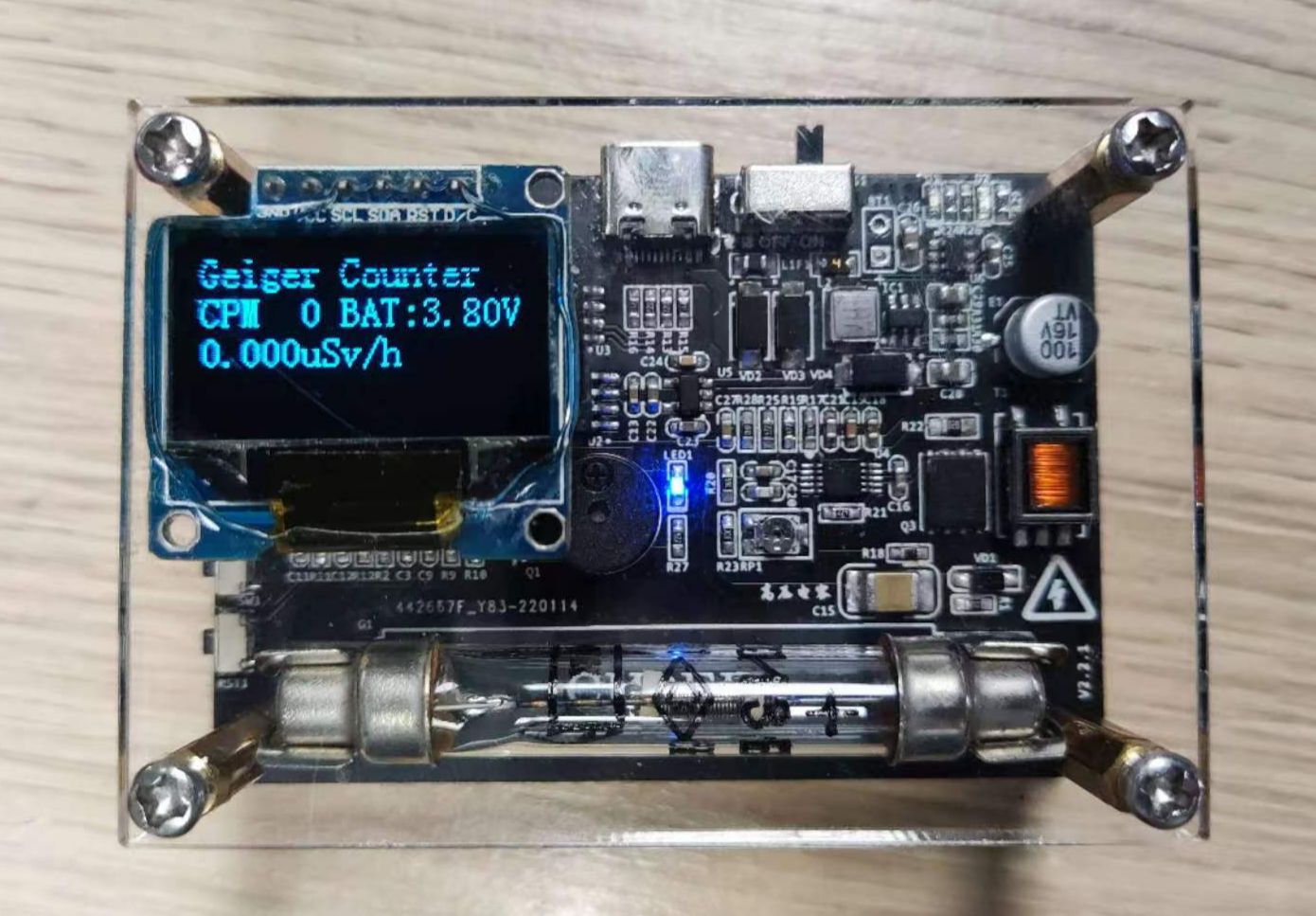

# 蓋革計數器 蓋革管型號SI3BG，這個型號的蓋革管價格便宜，量程比較大，靈敏度比較低，所以測量結果僅供參考。 ## 1. 工程說明 原理圖和PCB由Altium Designer文件導入，所以可能存在一些問題，比較明顯的問題已經修改，立創EDA的鋪銅并不會去除死銅，好像需要手動挖空，介意的話可以在我的[github倉庫](https://github.com/luckyjkl/geiger-counter)中查看原文件。 ### 1.1 參考設計 蓋革管的測量電路設計參考[https://oshwhub.com/zhaokbk/si3bg_copy_copy](https://oshwhub.com/zhaokbk/si3bg_copy_copy) 蓋革管電源驅動部分參考[https://oshwhub.com/zhaokbk/lm3481-gao-xiao-bian-ya-qi-hui-guang-guan-sheng-ya-mu-kuai](https://oshwhub.com/zhaokbk/lm3481-gao-xiao-bian-ya-qi-hui-guang-guan-sheng-ya-mu-kuai) ### 1.2 注意事項 1. OLED屏安裝在左上角，屏幕的PCB會和銅柱發生干涉，所以只能將屏幕PCB鋸掉一點，因為屏幕已經粘在亞克力板上，所以沒有調整位置，介意的可以自行將屏幕右移。 2. 為什么加了一個5V的升壓電路給蓋革管驅動供電？去掉行不行？因為經過實測，要升壓至400V，蓋革管驅動部分的輸入電壓需要在3.8V以上，否則輸出無法達到400V，且電壓較高驅動電路部分的效率也較高，電壓降低時功耗會急劇增大，影響續航。 3. 升壓部分MOS管型號怎么選？ * 選擇導通阻抗低的，可以減小功耗。 * 線圈副邊升壓至400V，匝數比1：10，所以原邊MOS管的反向耐壓值應該大于40V 4. 因為要提高蓋革管驅動部分的效率，所以添加了一個5V的升壓電路，系統不夠簡介，可以更換一個帶5V輸出的鋰電池充電芯片，簡化電路方案。 5. SWDIO口的接口型號為SH1.0-4P
