這是一款主控為STM32F103C8T6的開發板，設計初衷是既能作為開發板使用，又能嵌入實用項目，可以大大提高初學者的學習動力，比如做一款簡單時鐘，通電就可以放置在桌面上使用，但想法雖好，有很多設計的地方沒有考慮到，現在是一個帶不少BUG的版本，能力強并且感興趣的大佬可以幫忙改改BUG，想學習用途的也可以直接拿去用，BUG我會在后面具體列出。

?

?

首先介紹一下此開發板的板載外設，STM32內部外設將不列舉。

1、2.8寸，SPI串行屏幕，中景園電子購入。

2、4路LED燈。

3、4路輕觸按鍵。

4、一個小尺寸無源蜂鳴器。

5、板載CH340串口通信，不可以下載程序。

6、SWD下載接口。

7、AT24C02，IIC控制的EEPROM。

8、W25Q128，SPI控制的FLASH。

9、DS18B20數字溫度傳感器。

?

?

此開發板有以下特征：

1、區別于傳統引出排針的開發板，此開發板使用排母作為IO口引出，整潔美觀，但有小伙伴提出排母使用次數多之后會有松動也是一個問題。

2、boot使用撥碼開關切換，再也不用用指甲摳那個跳線帽了！

3、開發板屏幕不可拆卸，并且使用亞克力板保護，顏值高！

?

?

但是剛才也提到開發板有不少BUG，我將我已經發現的一一列舉供大家參考：

1、EEPROM無法使用。

2、屏幕分辨率比較高，主控芯片內存較小，有一種“小馬拉大車”的感覺，甚至無法存儲一張完整分辨率的圖片，本人給出兩種解決方案：①外界或修改PCB添加一個SD卡槽②使用更高內存的主控芯片，替代芯片有國產AT32芯片，或者更高級別的stm32芯片，但是PCB就需要重新繪制。以上兩種方法本人并未驗證可行性。

3、SPI flash由于芯片丟失且懶，一直沒有重新購買所以沒有驗證。

4、屏幕四角有固定角但是PCB沒有打孔洞，需要多層雙面膠才能固定，或者直接使用亞克力蓋板。

5、長排母安裝時略顯擁擠，勉強使用，有能力的小伙伴可以重新繪制PCB拉長間距。

6、32768Hz晶振不起振。

其他功能均正常使用。

?

?

排母使用貼片排母，淘寶搜索可得。主板整體99%使用貼片元件，整潔美觀。本人強迫癥，PCB布局基本使用對稱居中思想。PCB布線能力有限，僅能將線走通。

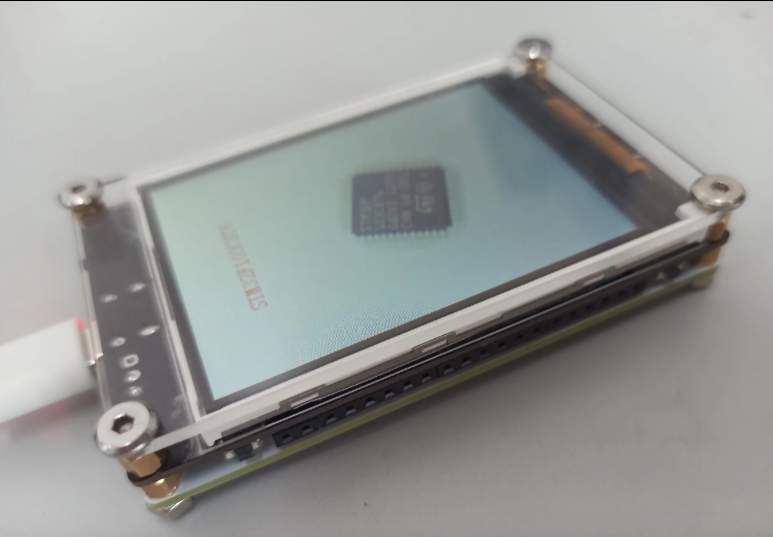

整板采用底板+主板+亞克力蓋板的三明治結構，底板主要提供引腳信息和一些標識，亞克力蓋板用于保護屏幕，四角分布有M3螺絲孔槽，使用M3*16螺絲以及M3*4銅柱串聯固定，底板處使用M3螺母進行固定，詳情請見視頻：

?

演示視頻地址：

https://www.bilibili.com/video/BV1wY4y147wJ?spm_id_from=333.999.0.0&vd_source=b712a3bad59f0608d305695f96fd9910
