題目要求
一款基于鴻蒙的機器狗。
題目分析
1 SolidWorks結構設計
用SolidWorks對機器狗進行建模和裝配。
2 機器狗步態分析
步態就是狗走路或者跑步的姿態，包括但不限于行走，漫步，快步，奔跑，左轉，右轉，蹲下。
3 狗腿坐標反解
狗腿是個五連桿的機械結構，通過數學運算出來腿部的角度。
4 嘉立創EDA硬件設計
控制板硬件包含機器狗的大腦（
微處理器mcu），控制機器狗的四肢（舵機驅動），通過嘉立創EDA進行硬件設計。
5 機器狗的安裝
把電池，舵機，控制板和身體組合在一起。
6 舵機控制和步態編程
把訓練營提供的固件燒錄進去，進行代碼的調試。
1、SolidWorks機器狗機構設計
? ? 這個軟件工程實訓的時候?qū)W習過，所以并不陌生。跟著視頻中老師的操作一步一步來很快就可以把模型畫出來。
? ? 這里我把建模過程大致歸納一下：
? ? 1、第一步，選擇作圖基準面---主視、側視或俯視。有時由于零件結構或加工手段問題，還需要建立輔助基準面。
? ? 2、第二步，建草圖，有直線、圓/圓弧、曲線、多邊形等基本繪圖命令，輔助命令有倒角/圓角、陣列/鏡面、字符等命令。依據零件結構做出成形所需的輪廓線條。
? ? 3、第三步，利用造型特征功能如拉伸、掃描、放樣 、旋轉，即可建立初步的實體輪廓，其間可能還會用到一些必要的輔助功能如倒角/圓角、陣列/鏡面、抽殼/拔模角。
2、嘉立創EDA主控板設計
主控板設計我主要分成四方面，分別是原理圖設計、PCB布局、PCB布線、布線優化及絲印擺放。
??? ?1：新建原理圖文件。?
? ? ?2：放置元器件。根據需求對元器件進行選型。這里元器件選型是參考訓練營的開源型號進行選取。主控選取HI3861，驅動芯片選取PCA9685。從立創元器件庫中選取元器件，放置到圖紙的合適位置，并對元器件的名稱、封裝進行定義和設定，根據元器件之間的電氣連接關系對元器件在工作平面上的位置進行調整和修改，使原理圖美觀且易懂。? ? ? ?3：原理圖的布線。參考選取的主控芯片和驅動芯片的DataSheet進行布線。將工作平面上的元器件用具有電氣意義的導線、符號連接起來，構成一幅完整的電路原理圖。
? ? ?4：原理圖的電氣規則檢查。當完成原理圖布線后，需要設置項目編譯選項來編譯當前的項目，利用嘉立創EDA提供的錯誤檢查報告修改原理圖。?
????在PCB設計中，布局是一個重要的環節。 布局結果的好壞將直接影響布線的效果，因此可以這樣認為，合理的布局是PCB設計成功的第一步。這里我簡要分享一點經驗。
1、在保證電氣性能的前提下，元件應放置在柵格上且相互平行或垂直排列，以求整齊、美觀，在一般情況下不允許元件重疊；元件排列要緊湊，元件在整個版面上應分布均勻、疏密一致。
2、按照電路的流程安排各個功能電路單元的位置，使布局便于信號流通，并使信號盡可能保持一致的方向。
3、以每個功能單元的核心元器件為中心，圍繞他來進行布局。元器件應均勻、整體、緊湊的排列在PCB上，盡量減少和縮短各元器件之間的引線和連接。
????布線是整個PCB設計中最重要、最費時的工序，直接影響著 PCB 板的性能好壞。作為一名合格的、優秀的PCB設計工程師，除了要把線布通外，更要滿足其電氣性能、讓線整齊美觀，而這需要工程師掌握一些布線技巧。
? ? ? ?PCB布線三個層次：
(1)首先是布通，這時PCB設計時的最基本的要求。
(2)其次是電器性能的滿足，這是在布通之后，調整布線，使其能達到最佳的電器性能。
(3)接著是美觀，假如布線布通了，也沒有什么影響電器性能的地方，接下來就是追求美觀了。
????????PCB布線原則：
(1)關鍵的線盡量短而粗，并在兩邊加上保護地。
(2)任何信號線都不要形成環路，如不可避免，環路應盡量小;信號線的過孔要盡量少。
(3)通過扁平電纜傳送敏感信號和噪聲場帶信號時，要用“地線-信號-地線”的方式引出
(4)振蕩器外殼接地，時鐘線要盡量短，且不能引得到處都是。時鐘振蕩電路下面、特殊高速邏輯電路部分要加大地的面積，而不應該走其它信號線，以使周圍電場趨近于零 (5)盡可能采用45度的折線布線，不可使用90度折線，以減小高頻信號的輻射;(要求高的線還要用雙弧線) (6)原理圖布線完成后，應對布線進行優化;同時，經初步網絡檢查和DRC檢查無誤后，對未布線區域進行地線填充，用大面積銅層作地線用，在印制板上把沒被用上的地方都與地相連接作為地線用。
(7)一般情況下，首先應對電源線和地線進行布線，以保證電路板的電氣性能。在條件允許的范圍內，盡量加寬電源、地線寬度。
絲印層為文字層，屬于PCB中的最上面一層，一般用于注釋用。正確的絲印層字符布置原則是：“不出歧義，見縫插針，美觀大方”，方便電路的焊接和維修等。
3、焊接及檢查
焊接：這里我使用到了兩種焊接方法，一種是用電烙鐵和焊錫絲焊接；另一種是用錫膏和拆焊臺焊接。
? ? 主要用來焊接直插元件。大致步驟：準備施焊、加熱焊件、送入焊絲、 移開焊絲、移開烙鐵。焊接完成后要檢查焊點是否符合標準，防止出現虛焊等情況。
? ? 主要用來焊接貼片元件。注意往焊盤上涂抹錫膏時要適量，我就是涂多了導致PCA9685和HI3861的引腳有一部分連接到了一起，后來使用電烙鐵拖焊解決。
檢查
這一步很重要很重要很重要！！！重要的事情重復三遍！！！根據原理圖用萬用表對焊接好的板子進行引腳的測試，測量板子是否正常。測試無誤后通電，用手摸板子是否出現不正常發燙，如果有及時斷電再檢查。
4、 組裝
? ? 這里就不用多說了，就是搭積木啊，快樂！直接上圖了。
5、燒錄固件
????代碼參考：ohosdog: 用于開源鴻蒙仿生狗教學源碼 (gitee.com)? ? ? ?
? ? 這里使用的串口下載，注意TX和RX反接，主控和下載器要共地。

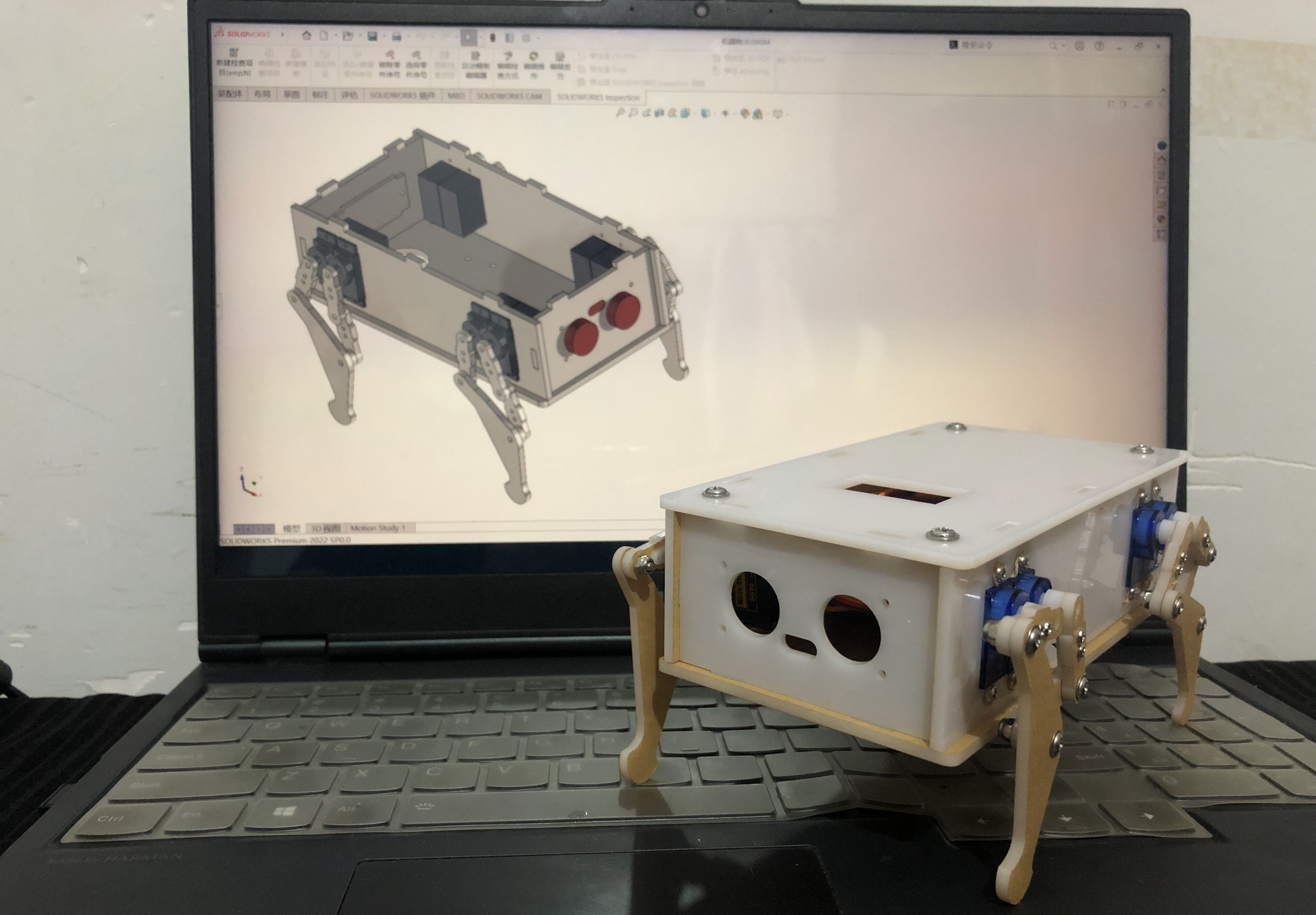

實物展示
B站演示視頻
https://www.bilibili.com/video/BV1P3411c7uB?share_source=copy_web
