眾所周知，NE555是一款常被用于產生不同占空比、頻率的計時IC，在前段時間，由于設計需要，要用單片機控制NE555使其可以定時輸出占空比50%，5Vpp，1KHz的脈沖頻率，因此在查閱大量資料及仿真后，設計了一款可以通過單片機IO口輸出的高低，控制光耦芯片，從而實現NE555定時產生脈沖的功能。

其電路仿真圖如下，其中，開關處可模擬單片機IO口給的高低信號（HIGH或LOW），當開關斷開時（即IO口給高電平時），NE555輸出口為高電平；當開關閉合時（即IO口給低電平時），NE555輸出口為占空比為50%，頻率為1KHz的方波脈沖，如下（圖片下半部分為示波器波形，可以查看其占空比及頻率）：

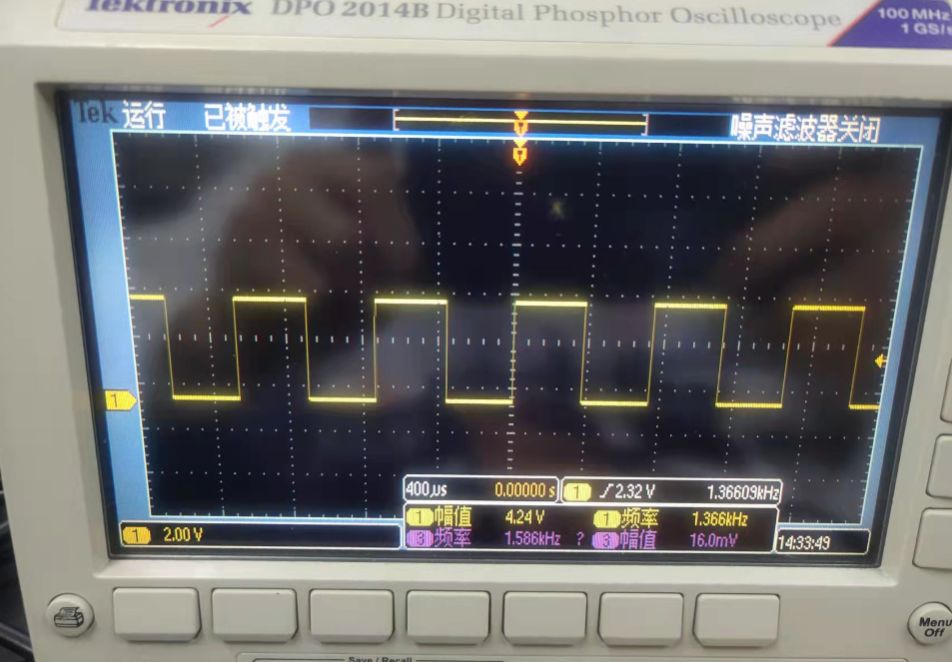

現PCB已收到，經上電測試，當IO口給低電平時，其輸出波形如下：

?

?

可以看出，其波形顯示良好，但其頻率與仿真結果仍有偏差，主要是由于電阻值與電容值的偏差造成的，焊接10nF電容，用萬用表測試其容值約為13nF，電阻約有1%的偏差，因此導致與仿真結果不符，大家在使用電路時，可稍加變化。
