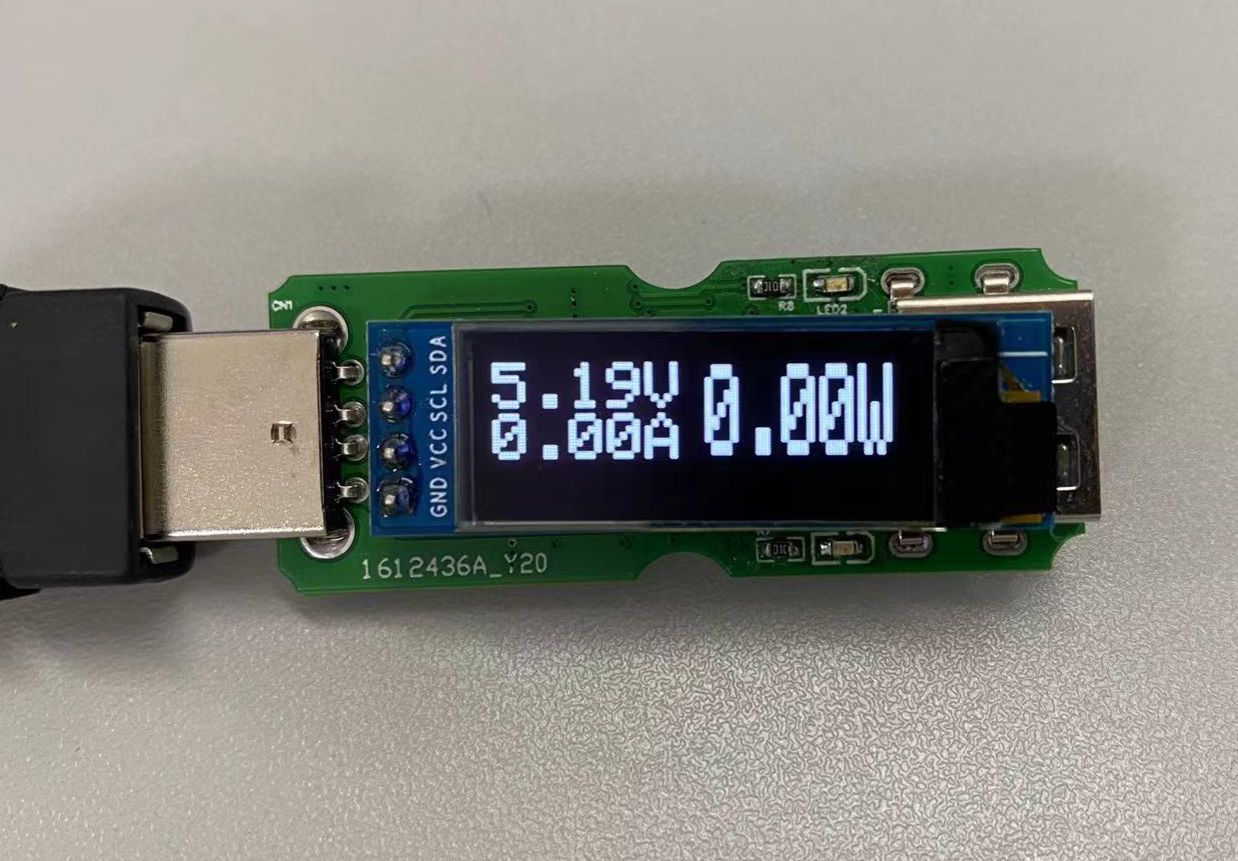

Pre: 先上實物圖！
?
?
手里有個USB-TTL，還有個USB電流表，這倆家伙長得有點像，咱今天就給他合二為一！
?
?
?
第一次參加電賽，電壓、電流測量部分采用的官方推薦的解決方案，然后額外添加了USB串口芯片，實現無需其他工具即可進行固件燒錄工作。
?
?
?
本項目GPL3.0開源。
?
1.本次使用的是國民技術提供的N32G430C8L7作為主控，CH340E作USB轉串口芯片，電流采樣芯片使用的INA199A1DCKR。
2.由于計劃使用某寶所提供的公模外殼，因此PCB整體較小，為方便布局使用了XC6220B331MR-G作為5V-3.3V的LDO，傳統1117的封裝太大，會影響布局。
3.顯示部分的是使用的是0.91寸4P I2C的白色OELD屏幕模塊.
4.關于電壓、電流和主控部分設計不說太多，直接參考的官方設計方案，這里主要說一下USB串口芯片部分，本項目使用的是CH340E，340E采用的MSOP-10封裝，體積非常小，能夠滿足布局需求。
重點說一下R5和R6，這倆個電阻主要用于連接CH340E和N32，在固件燒錄完成后務必要去掉這兩個電阻，不然會影響USB-TTL的正常工作。
?
?
?
1.軟件部分直接使用官方的固件即可，官方項目地址： https://oshwhub.com/limengmeng12345/ji-chu-ying-usb-dian-ya-biao
2.燒錄說明：
? ? ? 由于已經集成了USB串口芯片，燒錄時只需要先短接BOOT焊盤，然后再上電即可（也可以先上電，然后短接BOOT并保持，再短接一下RST）。
?
?
? ? 燒錄工具使用國民技術提供的官方燒錄工具 Nations MCU Download Tool V1.2.2? ， 放在附件了。
?
燒錄工具使用方法非常簡單，按要求短接BOOT后上電，N32即進入下載模式，在工具內接口選擇“USART”，
設備選擇CH340對應的COM口（右鍵點擊我的電腦，管理--設備管理器--端口，即可查看，我電腦上對應的是COM3），
然后依次點擊? 連接設備? —> 瀏覽（選擇官方給的固件）?—> 下載? ? 即可。
?
?
元件全部在立創商城采購，具體規格型號都在清單內~~~
?
?
最后，在驗證一下~~~
?
?
?
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| CKST0603-22uH/M | 貼片電感 | 點擊下載 | |
| CT41G-0805-2X1-50V-0.1μF-M(N) | 貼片電容 | 精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：2F4 材質：2X1 | 點擊下載 |
| GRM188Z71A475KE15D | 貼片電容(MLCC) | 點擊下載 | |
| 0201X473K100NT | 貼片電容(MLCC) | 點擊下載 | |
| 19-217/BHC-ZL1M2RY/3T | 發光二極管 | 照明顏色：藍色 主波長/色坐標：465~475nm | 點擊下載 |
| XC6220B331MR-G | 低壓差線性穩壓(LDO) | 輸出類型：固定 最大輸入電壓：6V 輸出電流：1A 輸出電壓（最小值/固定值）：3.3V LDO 3.3V 1A SOT-25 | 點擊下載 |
| WSL060300000ZEA9 | 電流采樣電阻/分流器 | 點擊下載 | |
| CMFA103J3600HANT | NTC熱敏電阻 | 點擊下載 | |
| INA199A1DCKR | 電流監控芯片 | 共模輸入電壓：-0.3V ~ 26V 增益(放大倍數)：50 V/V 通道數：1 運放類型：Current Sense 監控類型：Low/High Side 工作帶寬：14kHz 工作電壓：2.7V ~ 26V | 點擊下載 |
| N32G430C8L7 | 單片機(MCU/MPU/SOC) | 點擊下載 | |
| U-A-24DS-W-1 | USB連接器 | 點擊下載 | |
| CH340E | USB芯片 | 驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 超小體積，USB轉UART串口，內置晶振，含485使能腳，外圍簡潔（兩個電容），比CH340G、CH340C、CH341T更省體積 | 點擊下載 |
