簡介：一個小巧多功能的加熱臺控制器

1.產品簡介

本產品是一個帶有OLED顯示屏的鋁基板加熱臺控制器，最大功率為100W，具備兩種輸入接口，溫度控制范圍為0-200℃，具備完善的菜單界面，采用鉑電阻提高溫度檢測的精度，并具備輸入電流電壓監測保護等功能。產品整體尺寸小巧，成本低。


2.應用場景

適用于直流加熱臺的溫度控制，帶有USB-C以及DC兩種電源輸入，可用于加熱物體以及小型回流焊等場景，也適合車載以及移動等場景。適用于家庭，電子愛好者以及實驗室使用。


3.產品概述

本產品采用采用STM32F030F4P6作為控制MCU，價格低廉。OLED采用0.96寸IIC協議的OLED裸屏，對比度高功耗低。PCB采用開槽并分區鋪銅設計，可以大大降低發熱臺溫度對板子的影響，電源輸入部分，C口的輸入采用CH224K作為協議芯片，支持PD協議和QC協議的快充充電頭給本產品供電。溫度監測部分采用采用鉑電阻和運放電路，并設計有設計有電壓電流采集電路。


4.產品參數

成品尺寸：75mm*120mm 1.6mm板厚，雙層板。
輸入電壓：12-20V，輸入電流0-5A。
最大加熱功率:100W
溫度設定范圍：0-200℃
輸入接口/協議: USB-TypeC/DC接口 PDQC協議。
板載EEPROM，可以實現掉電參數保存。
升溫時間：這個看電源功率，100w的話60秒左右穩定200℃


5.使用說明/教程

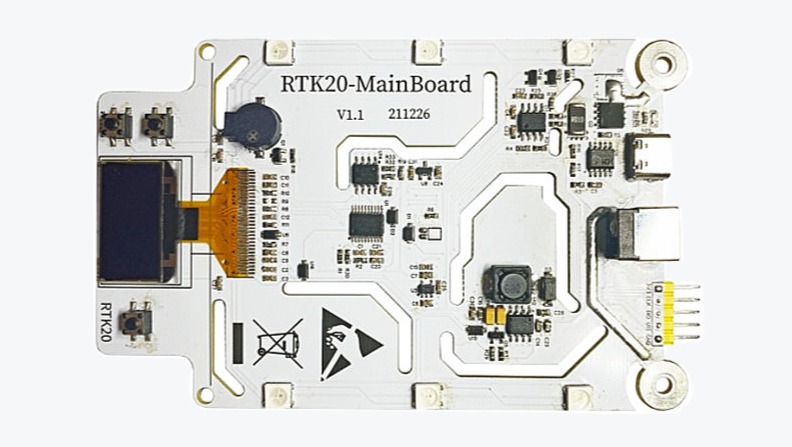

本產品各部分功能及接口如下圖:

用戶制作完本控制器后，檢查無虛焊短路等情況后，可使用STlink將固件燒錄到板載單片機中，燒錄完成后OLED應有菜單以及主界面顯示。之后根據需求將溫度傳感器（鉑電阻）以及加熱臺正負極連接到控制板上，最后在C口或者DC口處施加供電電源，即可通過菜單按鍵設置溫度以及加熱臺開關等功能。


6.備注

本產品的BOM成本在50元左右
本產品為硬件+軟件，詳細程序燒錄教程可見附件中程序燒錄&導電片詳細說明文檔>>>
加熱臺和控制器的連接可以采用導線加螺柱連接，也可以采用附件中的PCB導電片連接，詳細工程文件見附件中導電片加熱臺工程文件>>>


7.測試視頻

以下為產品在DC口供電下，設定溫度為200度時加熱臺的工作狀態演示，以及設定溫度調節，菜單列表展示:
