簡介：一款集簡易示波器、簡易函數信號發生器、電阻測量、可調電源、輸出電流測量于一體的簡易小工具（提供源碼及V1.1測試報告）

一、產品簡介

一款基于集簡易示波器、簡易函數信號發生器、電阻測量、可調電源、輸出電流測量于一體的簡易小工具（提供源碼及V1.1測試報告）。


二、應用場景

1、電子愛好者或電子專業學生參考學習或日常使用（會分享設計這個項目的整個過程）


三、產品概述

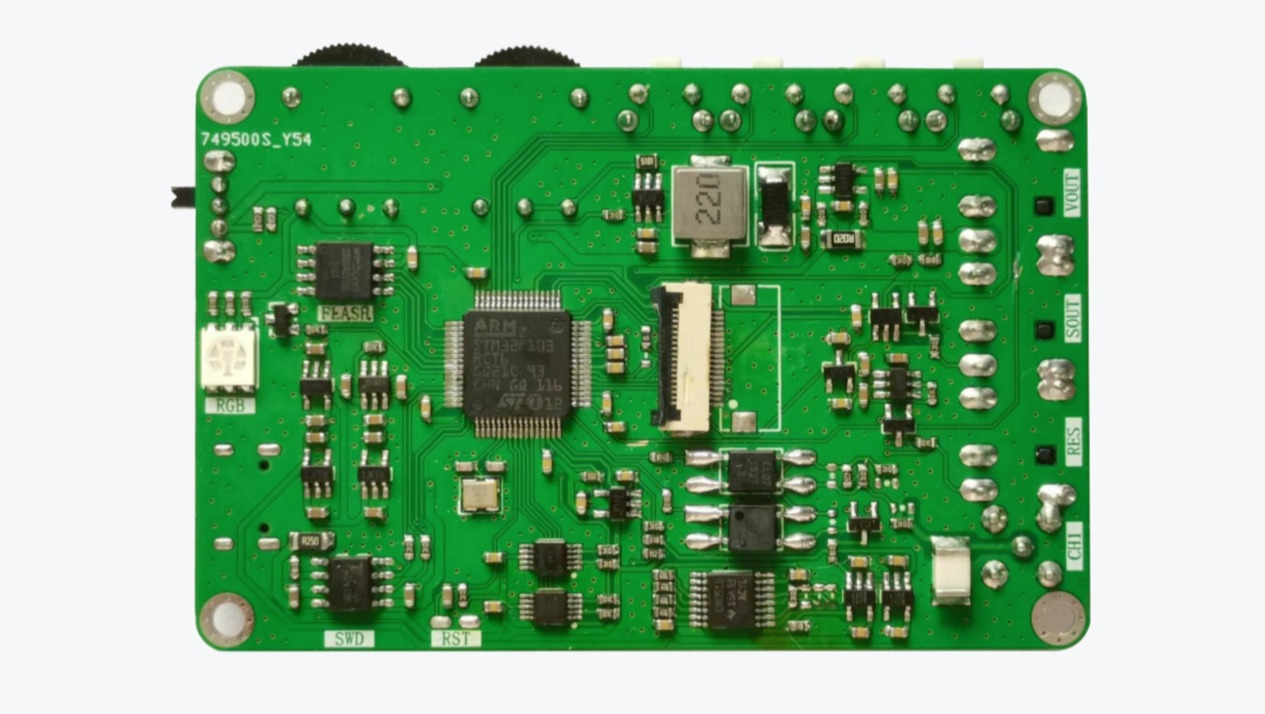

一款基于STM32F103RCT6的簡易儀器儀表，具有簡易示波器、簡易函數信號發生器、電阻測量、可調電源、輸出電流測量等功能。可調電源輸出、電阻測量、信號輸出均采用DC接口輸出，示波器信號輸入為MCX接口輸入，使用時直接拔插即可，非常方便。


四、產品參數

1、PCB長寬：82.55mm*53.975mm。

2、最終厚度：<2cm。

3、示波器采樣率：<=1M。

4、電阻測量范圍：0~10M，精度+-1%。

5、可調電源輸出電壓：3.7~13V，輸出電流<1A。

6、輸出電流測量范圍：0~1.65A，分辨率0.8mA，精度+-1.6mA。

PCB正反面見參考設計下載欄


五、使用說明

1、本產品目前還存在很多設計問題，僅供學習、參考、討論，請勿直接打樣PCB。具體設計問題請見STM32簡易儀器儀表V1.1測試報告，里面記錄該V1.1版本目前所有的硬件設計問題，包括相關問題的原因分析，整改方案，及整改過程中參考的資料鏈接。本人能力有限哈，如在原理圖或PCB中還有發現其他設計問題或有更好的建議、歡迎留言討論。本人也會盡快更新V1.2版本，到時會在硬創社同步更新。

2、本產品需燒錄固件使用，程序源碼請見STM32簡易儀器儀表源碼.V1.1。

3、單此模塊無法使用，還需要搭配2.8寸18PIN插接TFT彩屏（不帶觸摸）、鋰電池（建議104060-3000MAH鋰電池）、銅柱等配件。彩屏建議使用PCB固定，請見附件STM32簡易儀器儀表顯示。


六、備注

1、本產品目前僅供學習、參考，請勿直接打樣PCB！！！

2、本產品目前已開放所有資料，但目前僅為半成品，后續會繼續更新設計。

3、BOM中不包含鋰電池、TFT彩屏、銅柱等相關配件，具體型號和購買鏈接請見附件STM32簡易儀器儀表配件清單（僅供參考）。

4、本產品成本大概在120元。

5、具體功能演示視頻請在B站搜索觀看：《STM32簡易儀器儀表》


七、演示視頻

視頻中展示了簡易示波器測量幾種常見波形的測試結果
