線電壓頻率監視器

FatFS作者chaN老師作品

設計簡介

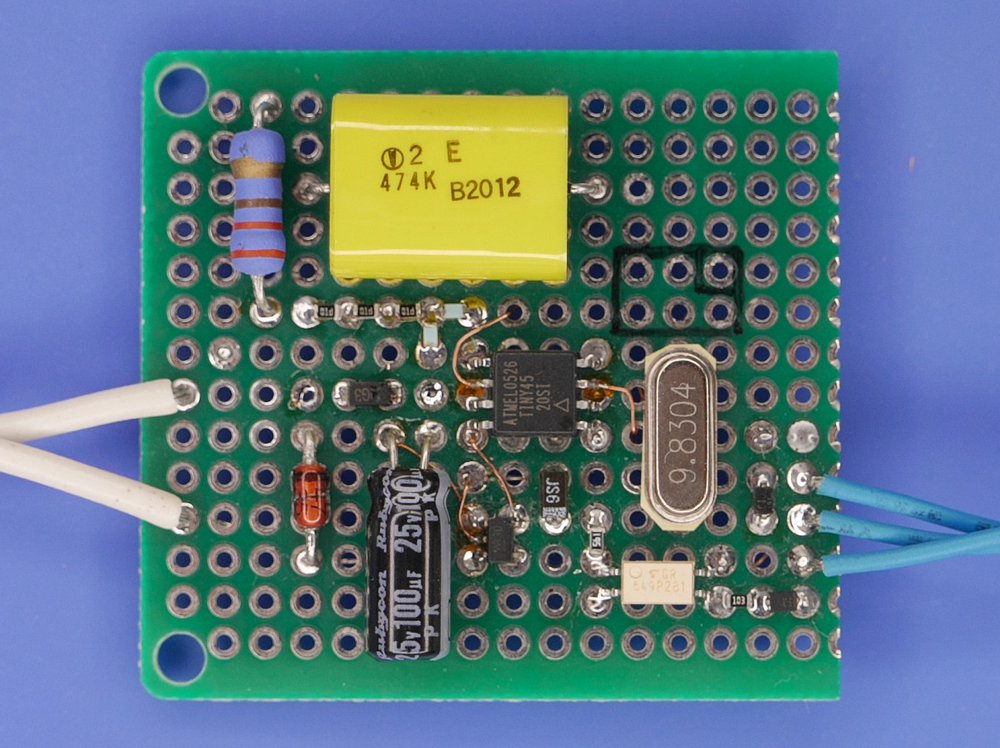

作者注意到交流線路頻率在 0.4 Hz 的跨度和幾分鐘的周期內變化，因此我想檢查交流線路頻率和電壓的長期變化。這是一個建立線路電壓頻率監視器的項目。它不是一個完整的儀器，而是一個簡單的測量適配器，旨在嵌入到帶有 PC 或微控制器的某些測量系統中。

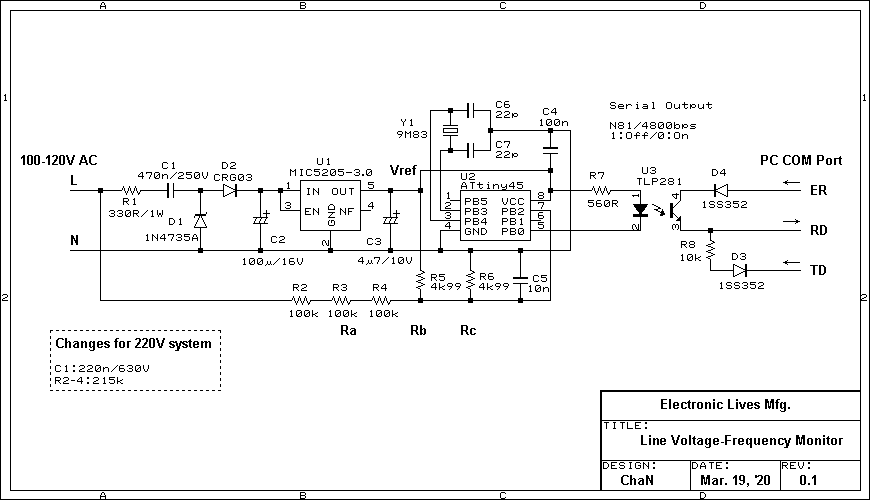

解決方案框圖

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ATtiny45	MCU	8位, FLASH, 16 MHz, 精簡指令集微控制器	點擊下載
