CH341A編程器

設計簡介

CH341A編程器

采用CH341A芯片。
支持24系列EEPROM。
支持25系列SPI FLASH。
帶有USB轉TTL。
板子上帶有SOIC8、TSSOP8、TDFN8、DIP8封裝。
接口引出，可以接燒錄夾。
串口引出，可以作為USB轉串口使用。
5V，3.3V供電切換。
IICSPI燒錄和USB轉TTL模式切換。
IICSPI燒錄配合燒錄軟件使用。
板子尺寸6.6cm*2.0cm。

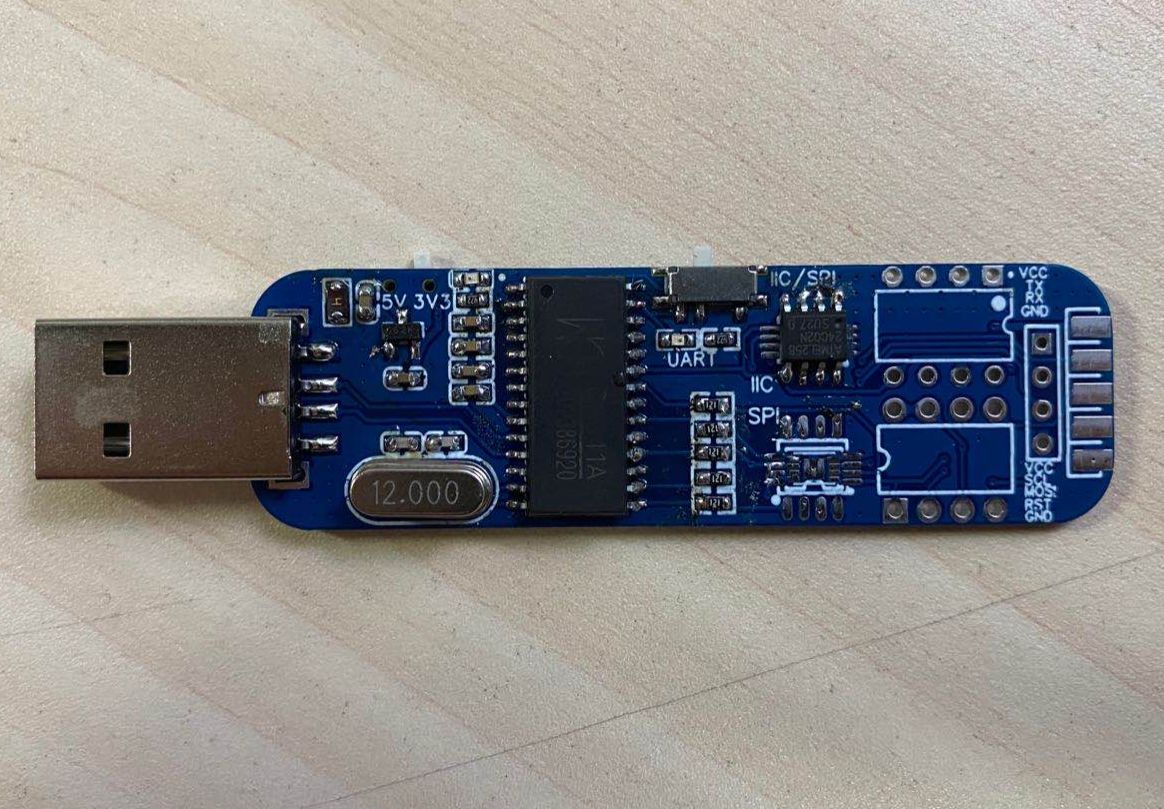

實物圖如下圖所示：微信圖片_20200730194902.jpg 微信圖片_20200730194912.jpg 燒寫24系列EEPROM測試微信圖片_20200730194955.png 串口模式微信圖片_20200730200449.png

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SMD0805B050TF	PTC自恢復保險絲	最大電壓：6V 跳閘電流：1A 最大動作時間：100ms	點擊下載
P2020-2x5P	壓線端子膠殼	間距：2mm 插孔結構：2x5P 每排針位數：5 排數：2 行距：2mm 帶鎖扣：否工作溫度范圍：-25℃~+85℃	點擊下載
GRT188R71E105KE13D	貼片電容(MLCC)		點擊下載
SC662K-3.3V	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：6V 輸出電流：250mA 輸出電壓（最小值/固定值）：3.3V 3.3V穩壓LDO	點擊下載
KH-2PH180-1X4P-L8.7	排針		點擊下載
SS-12F23-G040	滑動開關		點擊下載
C06CF220K-9ZN-X1T	貼片電容(MLCC)		點擊下載
CH341A	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 南京沁恒公司出品 USB轉換芯片	點擊下載
SMD0805B050TF	PTC自恢復保險絲	最大電壓：6V 跳閘電流：1A 最大動作時間：100ms	點擊下載
P2020-2x5P	壓線端子膠殼	間距：2mm 插孔結構：2x5P 每排針位數：5 排數：2 行距：2mm 帶鎖扣：否工作溫度范圍：-25℃~+85℃	點擊下載
GRT188R71E105KE13D	貼片電容(MLCC)		點擊下載
SC662K-3.3V	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：6V 輸出電流：250mA 輸出電壓（最小值/固定值）：3.3V 3.3V穩壓LDO	點擊下載
KH-2PH180-1X4P-L8.7	排針		點擊下載
SS-12F23-G040	滑動開關		點擊下載
C06CF220K-9UN-X1T	貼片電容(MLCC)		點擊下載
CH341A	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 南京沁恒公司出品 USB轉換芯片	點擊下載
AT25010B-SSHL-T	EEPROM存儲器	存儲器接口類型：SPI 存儲器容量：1Kb (128 x 8) 工作電壓：1.8V ~ 5.5V 存儲器類型：Non-Volatile 1-Kbit(128 x 8bit)，SPI接口，工作電壓：1.8V to 5.5V	點擊下載
HC-49S12MHz20pF30PPM	直插晶體諧振器（無源）	頻率公差：±30ppm 負載電容值：20pF 主頻：12MHz -	點擊下載
C0805X104K101T	貼片電容	精度：±10% 容值：100nF 額定電壓：100V 溫漂系數（介質材料)：X7R	點擊下載
