武漢理工數字控制電源

設計簡介

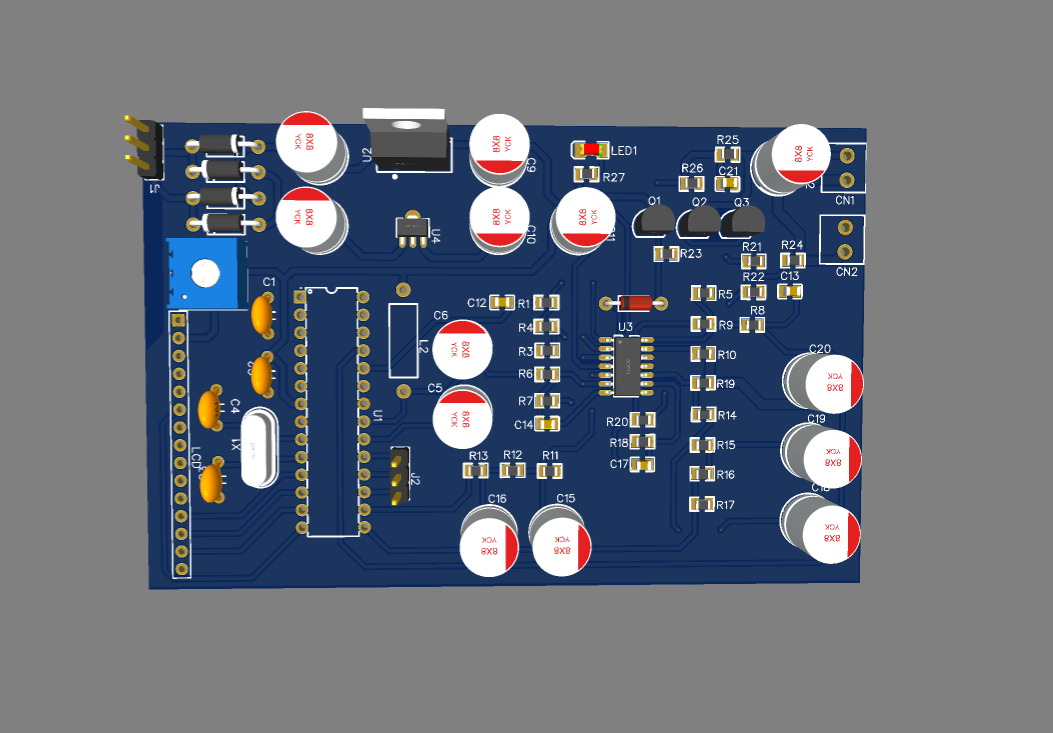

基于ATMEG8的恒壓恒流輸出數字電源。在輸入電壓的正端和輸出電壓的正端之間可以當作恒流負載用, 顯示使用LCD1604，也可以用LCD1602、LCD2402。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CS1-F6Y5V2B104ZSPW	直插瓷片電容	容值：100nF 精度：-20%~+80% 額定電壓：50V	點擊下載
CS1-F6Y5V2B104ZSPW	直插瓷片電容	容值：100nF 精度：-20%~+80% 額定電壓：50V	點擊下載
7805	線性穩壓芯片	輸出類型：固定最大輸入電壓：35V 輸出電流：1.5A 輸出電壓（最小值/固定值）：5V	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
CS1-F6Y5V2B104ZSPW	直插瓷片電容	容值：100nF 精度：-20%~+80% 額定電壓：50V	點擊下載
CS1-F6Y5V2B104ZSPW	直插瓷片電容	容值：100nF 精度：-20%~+80% 額定電壓：50V	點擊下載
7805	線性穩壓芯片	輸出類型：固定最大輸入電壓：35V 輸出電流：1.5A 輸出電壓（最小值/固定值）：5V	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
RMS10JT4R7	貼片電阻	阻值（歐姆）：4.7 精度：±5% 功率：1/8W 溫度系數：±400ppm/°C 防硫化	點擊下載
31060102	螺釘式接線端子		點擊下載
31060102	螺釘式接線端子		點擊下載
Z-211-0311-0021-001	排針排母	針腳數：3 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm) 2.54 13P 直排針 0.8u鍍金 PBT RoHS,針長36mm	點擊下載
Z-211-0311-0021-001	排針排母	針腳數：3 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm) 2.54 13P 直排針 0.8u鍍金 PBT RoHS,針長36mm	點擊下載
ATMEGA88P-20PU	ATMEL(愛特梅爾)/AVR		點擊下載
1N4148	開關二極管	反向恢復時間（trr）：4ns 直流反向耐壓（Vr）：100V 平均整流電流（Io）：200mA 正向壓降（Vf）：1V @ 10mA 75V,200mA,trr=4ns,VF=1V@10mA,PD=500mW	點擊下載
MHA160VB10M8*11.5_5.0TP	引線型鋁電解電容	容值：10uF 精度：±20% 額定電壓：160V 工作壽命：2000Hrs @ 85℃ 外觀尺寸(￠DxL,mm)：8x11.5	點擊下載
B-2100S15P-A110	排針		點擊下載
CKL0410*100uH/K-A T	插件電感		點擊下載
79L05	線性穩壓芯片	輸出類型：固定最大輸入電壓：-35V 輸出電流：150mA 輸出電壓（最小值/固定值）：-5V 負電壓輸出,-5V,-150mA	點擊下載
24-21/GHC-YR2U1/2A	發光二極管	照明顏色：綠色主波長/色坐標：520~535nm 色溫 - CCT（K）：-	點擊下載
