極限TP4056充電模塊

設計簡介

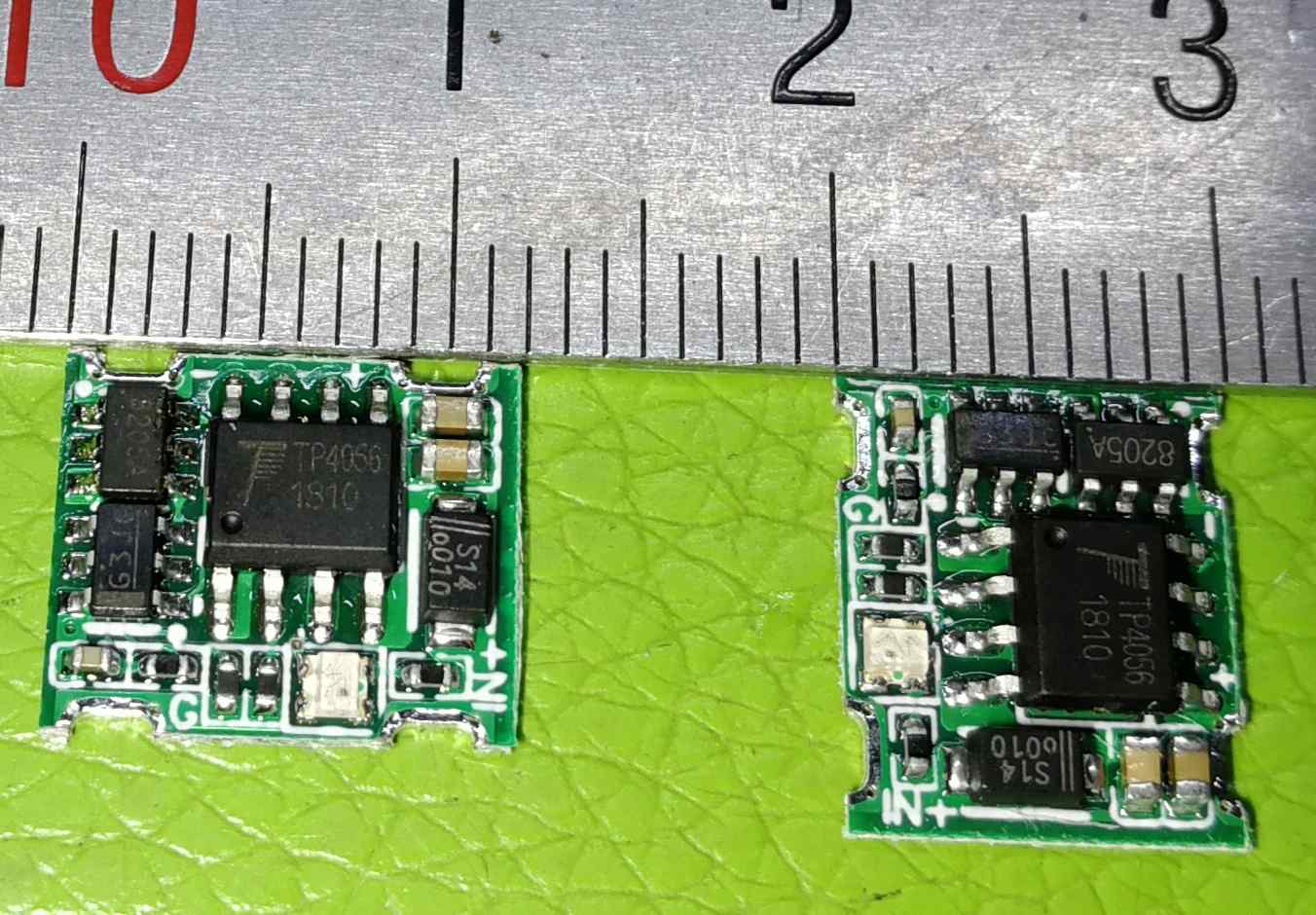

模塊尺寸12x10mm。

集成鋰電保護和指示燈。

可作為SMT貼片模塊使用，底面帶熱焊盤可以通過SMT貼裝在其他主板上達到更好的散熱效果。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
0402WGF2001TCE	貼片電阻	阻值（歐姆）：2K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF4700TCE	貼片電阻	阻值（歐姆）：470 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
B5819W	肖特基二極管	直流反向耐壓（Vr）：40V 平均整流電流（Io）：1A 正向壓降（Vf）：600mV @ 1A	點擊下載
E6C0606RGBC3UDA	發光二極管	照明顏色：RGB三色主波長/色坐標：620nm紅, 520nm綠, 465nm藍發光二極管/0603紅綠藍三色四腳led發光二極管	點擊下載
5016	測試點/測試環		點擊下載
5016	測試點/測試環		點擊下載
5016	測試點/測試環		點擊下載
5016	測試點/測試環		點擊下載
CL31A106KAHNNNE	貼片電容	精度：±10% 容值：10uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
8205S	MOS(場效應管)	漏源電壓（Vdss）：20V 連續漏極電流（Id）（25°C 時）：5A 柵源極閾值電壓：1V @ 250uA 漏源導通電阻：25mΩ @ 5A,4.5V 最大功率耗散（Ta=25°C）：- 類型：雙N溝道(共漏) N溝道 20V 5A	點擊下載
0402B104K160CT	貼片電容	精度：±10% 容值：100nF 額定電壓：16V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
S-8261ABJMD-G3JT2S	電池電源管理芯片	S-8261系列內置高精度電壓檢測電路和延遲電路，是用于鋰離子/鋰聚合物可充電電池的保護IC	點擊下載
