POWER-E_電源效率測試儀

設計簡介

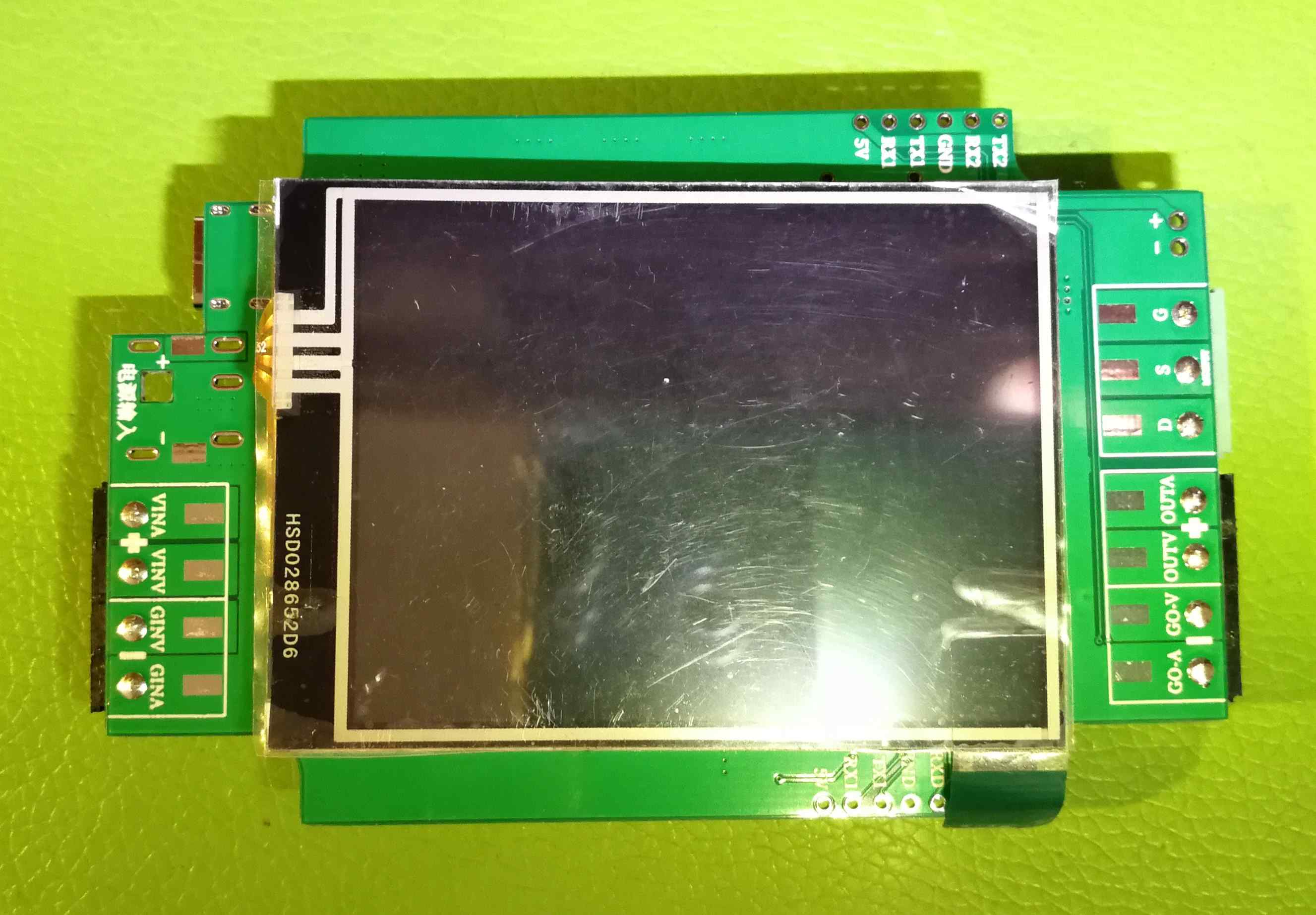

POWER-E_電源效率測試儀

基于SHMICTRL-28AF-TP串口屏（商品編號C393313）電壓電流采集為 INA226（商品編號C49851）

本測試儀可用于測量DCDC模塊的工作效率，采用4線測量法可以更精準的測量模塊的板端效率。

測試儀集成簡易負載功能，可直接設置放電電流。

測試儀可以手動模式設置各種放電電流參數，

或者用自動模式測量預設電流階梯放電，自動記錄數據并最終繪制出測試DCDC模塊的電流量程效率圖。（待驗證是否能實現）

也可以作為普通簡易電子負載使用。

輸入：DC接口5-30V 電流：8A量程

持續更新中...

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM321M5X/TR	低功耗運放		點擊下載
RC0402JR-074K7L	貼片電阻	阻值（歐姆）：4.7K 精度：±5% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
BZT52C7V5W NC	穩壓二極管	二極管配置：獨立式穩壓值(標稱值)：7.5V 穩壓值(范圍)：7V~7.9V 功率：500mW 反向電流(Ir)：1μA@5V 阻抗(Zzt)：15Ω NC(NC表示絲印)	點擊下載
CR0402J27K0Q10Z	貼片電阻		點擊下載
CRG0402J1M0	貼片電阻		點擊下載
RC0402JR-0747KL	貼片電阻	阻值（歐姆）：47K 精度：±5% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
RS-02W103JT	貼片電阻		點擊下載
RC-MT08W104JT	網絡排阻		點擊下載
WA04X393JTL	網絡排阻		點擊下載
ICL7660M/TR	DC-DC芯片		點擊下載
RTA02-2D100JTH	網絡排阻		點擊下載
FRC0402P000 TS	貼片電阻		點擊下載
DB127V-5.0-3P-BU-S	螺釘式接線端子		點擊下載
GS8552-SR	精密運放	增益帶寬積（GBP）：1.8MHz 放大器組數：2 運放類型：Zero-Drift 各通道功耗：180uA 壓擺率（SR）：0.95 V/us 電源電壓：1.8V ~ 5.5V 1.5MHZ, 軌到軌，高精度1uV(5uV，Max，25°C) , 低溫漂0.05uV/℃ (Max.)	點擊下載
DB127V-5.0-4P-GN-S	螺釘式接線端子		點擊下載
B5819W	肖特基二極管	直流反向耐壓（Vr）：40V 平均整流電流（Io）：1A 正向壓降（Vf）：600mV @ 1A	點擊下載
SPH3015H2R2MT	功率電感	精度：±20% 電感值：2.2uH 直流電阻（內阻）：50mΩ 額定電流：1.5A	點擊下載
GRM188C80G106KE47D	貼片電容(MLCC)		點擊下載
CESD0603NC3V3B	ESD二極管	反向關斷電壓（典型值）：3.3V 擊穿電壓（最小值）：5.6V 極性：Bidirectional 箝位電壓：10V 峰值脈沖電流（10/1000us）：7A (8/20us)	點擊下載
TYPE-C-31-M-16	USB連接器	公母：母座連接器類型：USB - Type C 觸點數量：6 標準：- TYPE-C母座	點擊下載
MCP4725A0T-E/CH	數模轉換芯片	輸出類型：Voltage-Buffered D/A 位數：12 讀寫接口類型：I2C D/A通道數：1 DAC，12位，I2C接口，SOT23-6	點擊下載
STM32F072C8T6	ST(意法半導體)	工作電壓：1.65V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M0 主頻（MAX)：48MHz ROM類型：FLASH	點擊下載
SE8533K2-HF	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：36V 輸出電流：250mA 輸出電壓（最小值/固定值）：3.3V 3.3V輸出穩壓LDO 35V耐壓輸入	點擊下載
SI2300	MOS(場效應管)	漏源電壓（Vdss）：20V 連續漏極電流（Id）（25°C 時）：3.6A 柵源極閾值電壓：1.5V @ 250uA 漏源導通電阻：70mΩ @ 3.6A,4.5V 最大功率耗散（Ta=25°C）：1.25W 類型：N溝道	點擊下載
TSA343G00D-250J2	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated	點擊下載
INA226AIDGSR	電量計芯片		點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：3.235V vin=18V,vout=3.3V	點擊下載
C1206X7R106K500NT	貼片電容(MLCC)		點擊下載
BZT52C7V5W NC	穩壓二極管	二極管配置：獨立式穩壓值(標稱值)：7.5V 穩壓值(范圍)：7V~7.9V 功率：500mW 反向電流(Ir)：1μA@5V 阻抗(Zzt)：15Ω NC(NC表示絲印)	點擊下載
SHMICTRL-28AF-TP	模塊	腳本人機界面控制器	點擊下載
AON7524	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：28A(Tc) 柵源極閾值電壓：1.2V @ 250uA 漏源導通電阻：3.3mΩ @ 20A,10V 最大功率耗散（Ta=25°C）：3.1W 類型：N溝道 N-CH	點擊下載
SODJ5.0A	TVS二極管	極性：Unidirectional 峰值脈沖電流（10/1000us）：21.74A 箝位電壓：9.2V 擊穿電壓（最小值）：6.4V 反向關斷電壓（典型值）：5V VBR=6.4V,VC=9.2V,IPP=21.74A 單向	點擊下載
BR4407	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：12A 柵源極閾值電壓：3V @ 250uA 漏源導通電阻：14mΩ @ 10A,10V 最大功率耗散（Ta=25°C）：3W 類型：P溝道 P溝道	點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
5017	測試點/測試環		點擊下載
TF-15×15	卡座連接器	連接器類型：連接器和彈出器卡類型：microSD? Memory Card 觸點數量：9 TF卡座	點擊下載
DC-044A-2.5A-2.0	AC/DC電源插座	連接器類型：插孔觸點外徑：6.0mm 電流額定值：2.5A 產品類型：DC電源插座觸點內徑：2.0mm	點擊下載
XH-2A	線對板/線對線連接器	針腳數：2 連接器類型：針座觸頭類型：公形引腳間距：0.098"(2.50mm) 系列：XH	點擊下載
1N4448W	開關二極管		點擊下載
MBRX130	肖特基二極管		點擊下載
TC5050RGB-3CSA-TX1812CLA	發光二極管	發光顏色：RGB三色主波長：465nm~470nm；520nm~525nm；620nm~625nm 測試電流：12mA 正向電壓(VF)：5V 發光強度：300mcd；1200mcd；400mcd 工作溫度：-40℃~+85℃ SMD5050RGB集成光源內置IC幻彩LED燈珠單點單控5V12ma	點擊下載
GR5515IGND	藍牙模塊		點擊下載
RX27-1-5W-11R J	插件電阻		點擊下載
TTX2301A	場效應管(MOSFET)		點擊下載
TXD12M0002206LDBEO00S	圓柱體晶振		點擊下載
FRXDSL035	預售新品		點擊下載
VJ0603V393ZXQPW1BC	貼片電容(MLCC)		點擊下載
JK16-075T	自恢復保險絲		點擊下載
SDV1005S090C030YPTF	壓敏電阻	鉗位電壓：58V 浪涌電流：1A 壓敏電壓（典型值）：- 標稱電壓：9V	點擊下載
MMSZ10VBW	穩壓二極管	精度：±2% 穩壓值(典型值）：10V 反向漏電流：180nA @ 7V 最大功率：500mW 10V,500mW	點擊下載
FMF25FPHR010-LHL	貼片低阻值采樣電阻	功率：1W 精度：±1% 阻值（歐姆）：0.01 溫度系數：±70 ppm/℃ 合金電阻	點擊下載
1206W4F100JT5E	貼片電阻	阻值（歐姆）：10 精度：±1% 功率：1/4W 溫度系數：±400ppm/°C	點擊下載
C0402C104M4REC7867	預售阻容感		點擊下載
GRM1555C2A330JA01D	貼片電容(MLCC)		點擊下載
GRT155R71H103KE01D	貼片電容(MLCC)		點擊下載
BZT52C7V5W NC	穩壓二極管	二極管配置：獨立式穩壓值(標稱值)：7.5V 穩壓值(范圍)：7V~7.9V 功率：500mW 反向電流(Ir)：1μA@5V 阻抗(Zzt)：15Ω NC(NC表示絲印)	點擊下載
