• 該底板與核心板及小模塊共同組成開發板，采用核心板與主板分離的方式，方便更換的同時也節省了返修的時間，板子提供多種標準接口，可以方便的進行各種外設的實驗和開發，板上很多資源都可以靈活配置，以滿足不同條件下的使用。我們引出了除晶振占用的IO口外的所有IO口，可以極大的方便大家擴展及使用，各個接口都有絲印標注，使用起來一目了然；接口位置設計安排合理，方便順手。
• 技術參數：
• 1、底板配合的STM32F103RCT6核心板使用
• 2、使用板對板連接器對插連接，使用與維護更方便
• 3、連接器有連接方向指示且具有防接反功能
• 4、可拆卸部分標注連接方向
• 5、除晶振占用的IO口外的所有IO口進行引出
• 6、電源輸入輸出部分進行引出，方便為其他模塊供電或者取電
• 7、板載JTAG下載和串口下載
• PCB空板：

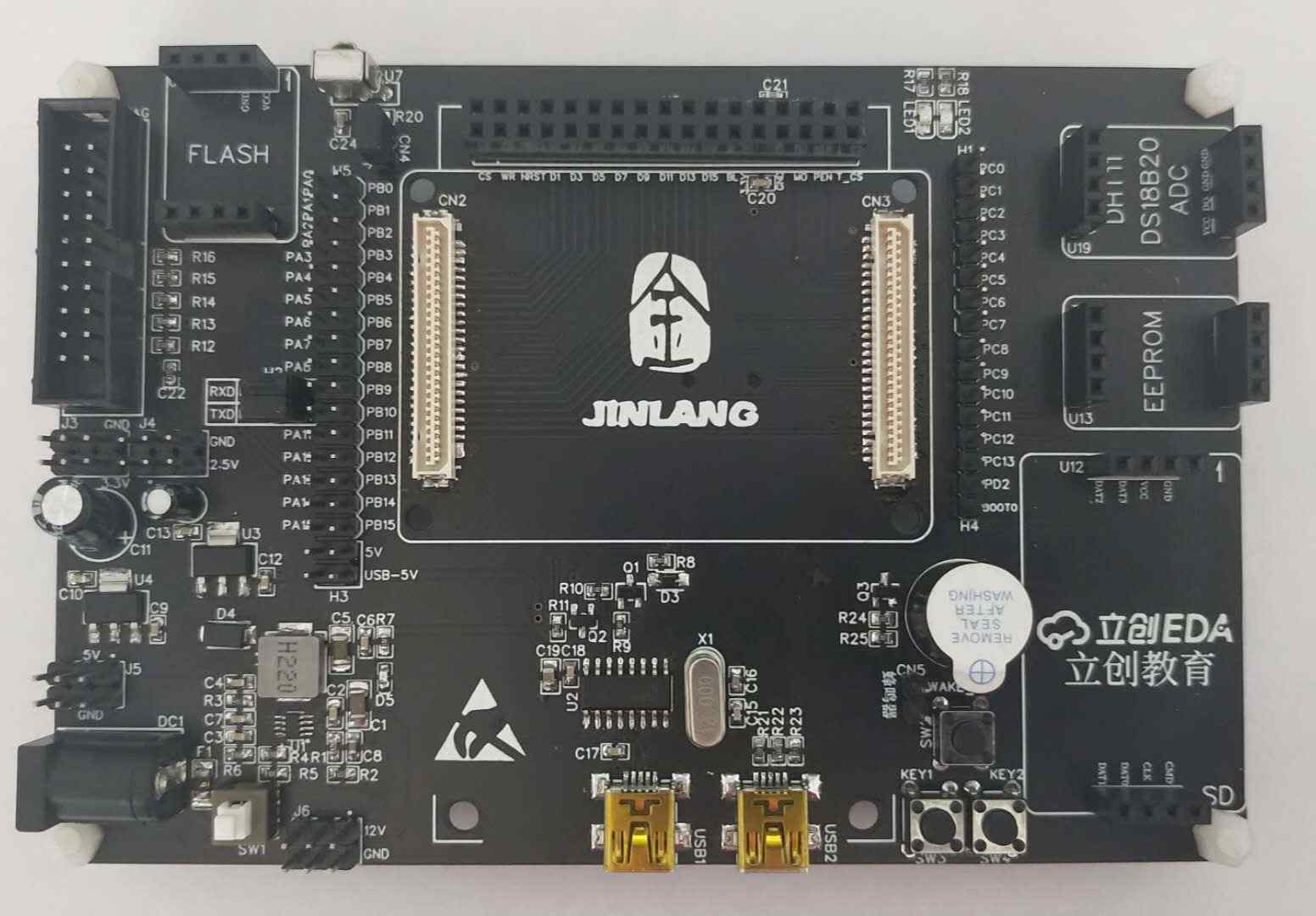

• 焊接完成的實物圖

-尺寸圖

• 開發板可做的實驗有

• 1.流水燈實驗

• 2.蜂鳴器實驗

• 3.按鍵點亮LED實驗

• 4.中斷控制實驗

• 5.串口實驗

• 6.LCD顯示實驗

• 7.窗口看門狗實驗

• 8.獨立看門狗實驗

• 9.定時器實驗

• 10.待機實驗

• 11.PWM實驗

• 12.ADC實驗（外置ADC/DHT11/DS18B20實驗模塊）

• 13.CPU監測溫度實驗

• 14.RTC實驗

• 15.EEPROM實驗（外置EEPROM實驗模塊）

• 16.FLASH實驗（外置FLASH實驗模塊）

• 17.SD實驗（外置SD實驗模塊）

• 18.DS18B20實驗（外置ADC/DHT11/DS18B20實驗模塊）

• 19.HS0038紅外實驗

• DS18B20測溫實驗 -CPU內部測溫實驗
