基于 SL2.1A 的 4×USB 2.0 集線器

設計簡介

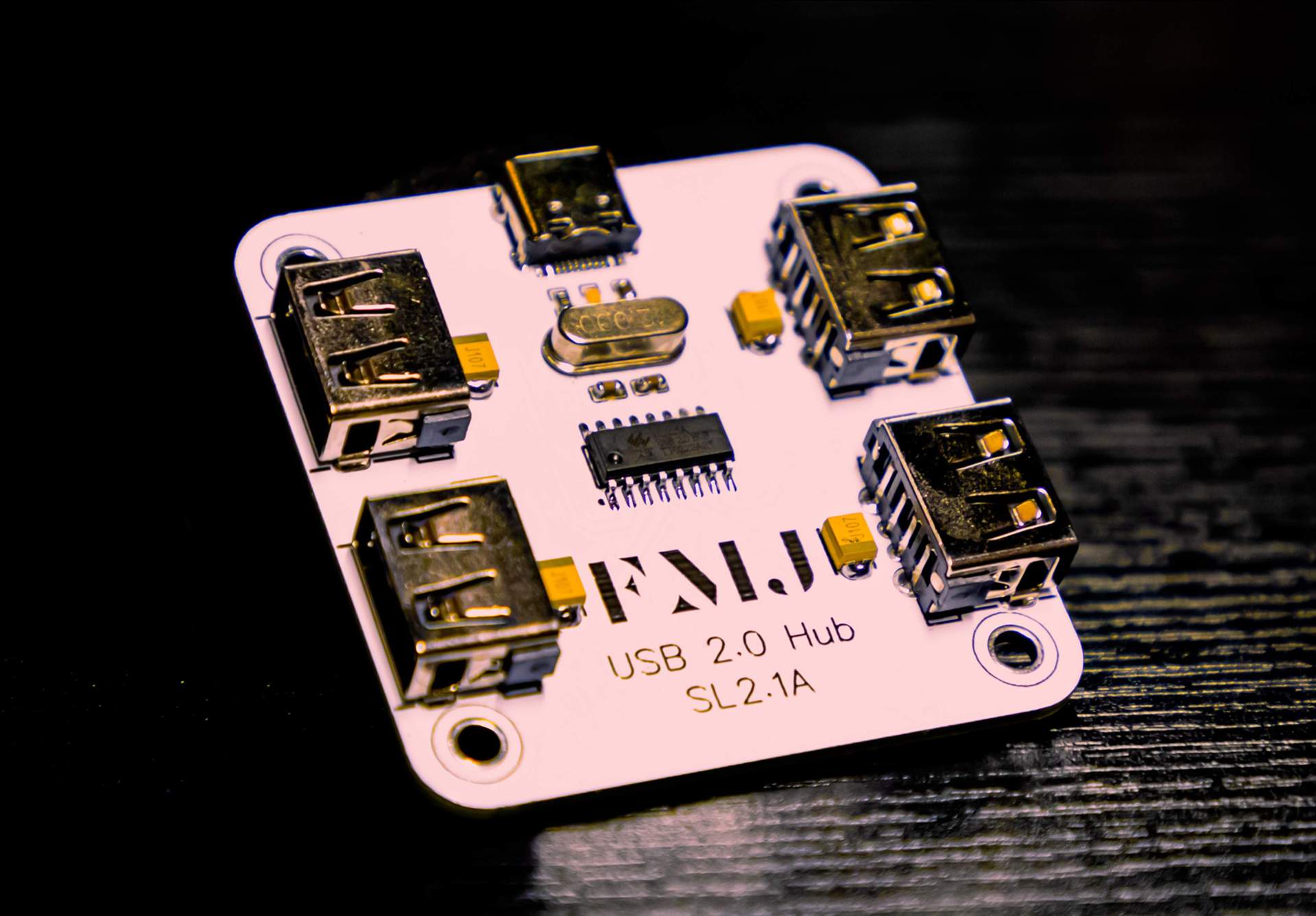

4×USB 2.0 Hub based on SL2.1A

? 基于 SL2.1A 的 4×USB 2.0 集線器 ?

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
JMK107BC6106MA-T	貼片電容(MLCC)		點擊下載
TC212B107M006B	鉭電容	精度：±20% 容值：100uF 額定電壓：6.3V ESR串聯電阻：1.5 Ω @ 100kHz 工作溫度：-55℃ ~ +125℃	點擊下載
TFPT0603L1001FV	PTC 熱敏電阻	功率：3/4W 工作溫度：-55℃~+150℃ 常溫阻值（25°C，歐姆）：1K 電阻精度：±1%	點擊下載
SL2.1A	USB芯片	一拖四 USB 2.0 HUB芯片！	點擊下載
TYPE-C-31-M-12	USB連接器	公母：母座連接器類型：USB - Type C 觸點數量：24 標準：- USB Type-C母座	點擊下載
9AC12000123060C3	無源晶振		點擊下載
