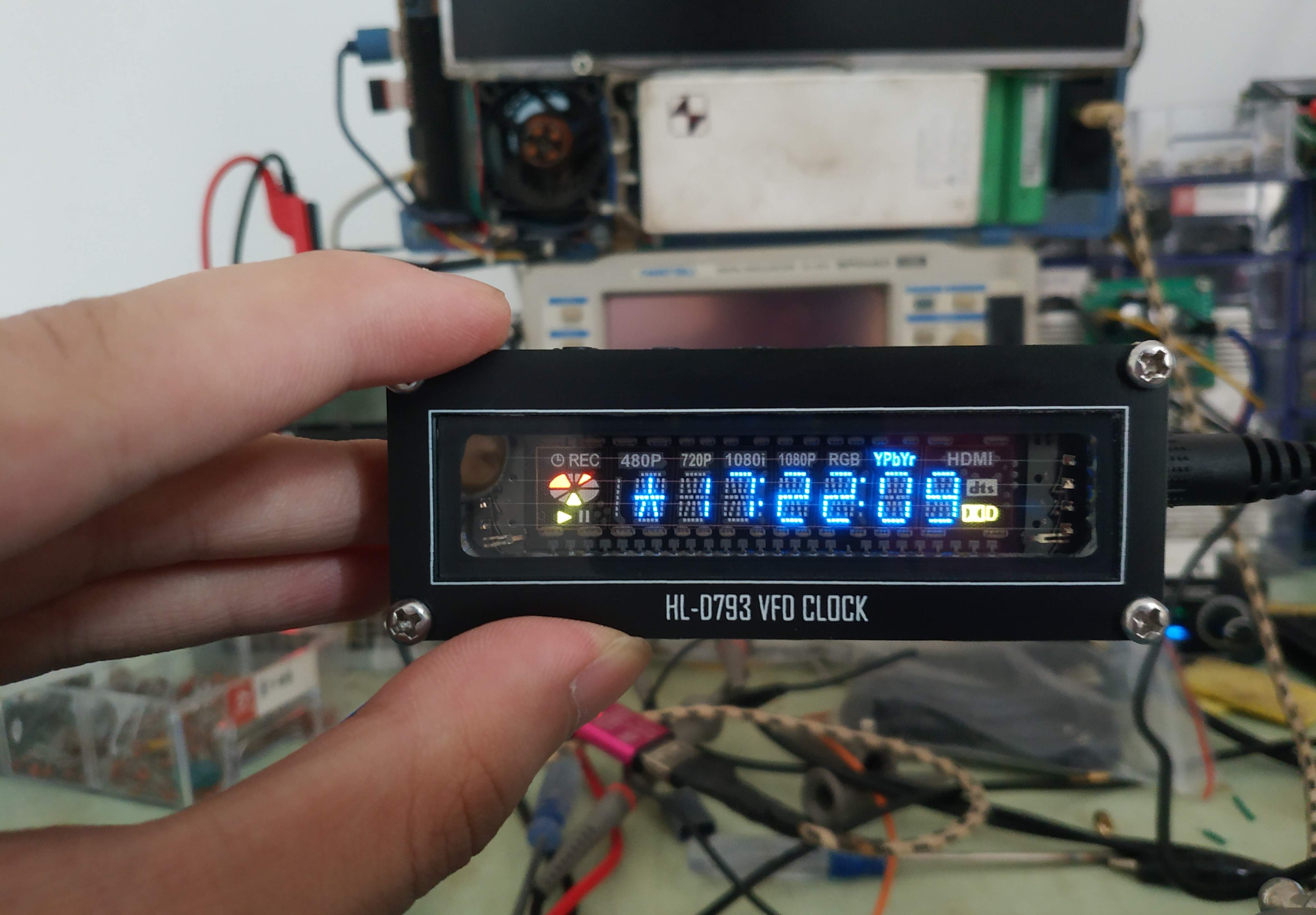

HL-D793 VFD時鐘項目，這個屏幕以前在老王家可以買到，手里有的可以做一個
功耗僅0.5W，且啟動電流很低，隨便拿個垃圾充電頭都可以帶動
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| 9-2176093-6 | 貼片電阻 | 點擊下載 | |
| NFM21PC104R1E3D | 饋通式電容器 | 三端濾波電容 | 點擊下載 |
| TSM2A103 | NTC熱敏電阻 | 點擊下載 | |
| RS-05K104JT | 貼片電阻 | 阻值（歐姆）：100K 精度：±5% 功率：1/8W 溫度系數：±100ppm/°C | 點擊下載 |
| APM32F030K6T6 | 單片機(MCU/MPU/SOC) | 點擊下載 | |
| ME6211C25M5G-N | 低壓差線性穩壓(LDO) | 輸出類型：固定 最大輸入電壓：6.5V 輸出電流：300mA 輸出電壓（最小值/固定值）：2.5V - | 點擊下載 |
| RN73R2ATTD1060B25 | 貼片電阻 | 點擊下載 | |
| NFM21CC223R1H3D | 饋通式電容器 | 三端濾波電容 | 點擊下載 |
| MCS0630-100MPY1 | 功率電感 | 點擊下載 | |
| SS14 | 肖特基二極管 | 點擊下載 | |
| AC0805DR-0730KL | 貼片電阻 | 點擊下載 | |
| AC0805FR-7W2KL | 貼片電阻 | 點擊下載 | |
| CR1220 | 電池 | 紐扣式鋰-二氧化錳電池 | 點擊下載 |
| FRC0805J302 TS | 貼片電阻 | 點擊下載 | |
| FRC0805F2002TS | 貼片電阻 | 點擊下載 | |
| MMBD4148CC | 開關二極管 | 點擊下載 | |
| SET T6.3A 250V | 一次性保險絲 | 點擊下載 | |
| SEL0501P1 | 靜電放電(ESD)保護器件 | 點擊下載 | |
| DIO6145QN12 | DC-DC電源芯片 | 點擊下載 | |
| WMZ11A-85S200-300UP011B3.5-E5B | PTC熱敏電阻 | 點擊下載 | |
| DIO6809RST3 | MCU監控芯片 | 點擊下載 | |
| RMC08055.1K1%N | 貼片電阻 | 點擊下載 | |
| DC0053 | AC/DC電源連接器 | 點擊下載 | |
| HA63-220MT | 功率電感 | 點擊下載 | |
| MFU0805FF01000P100 | 一次性保險絲 | 點擊下載 | |
| DS18B20 | 溫度傳感器 | 點擊下載 | |
| DS3231MZ+TRL | 實時時鐘芯片 | 日期格式：YY-MM-DD-dd 時間格式：HH:MM:SS (12/24 hr) 接口類型：I2C, 2-Wire Serial 存儲器容量：- 時鐘芯片類型：Clock/Calendar | 點擊下載 |
