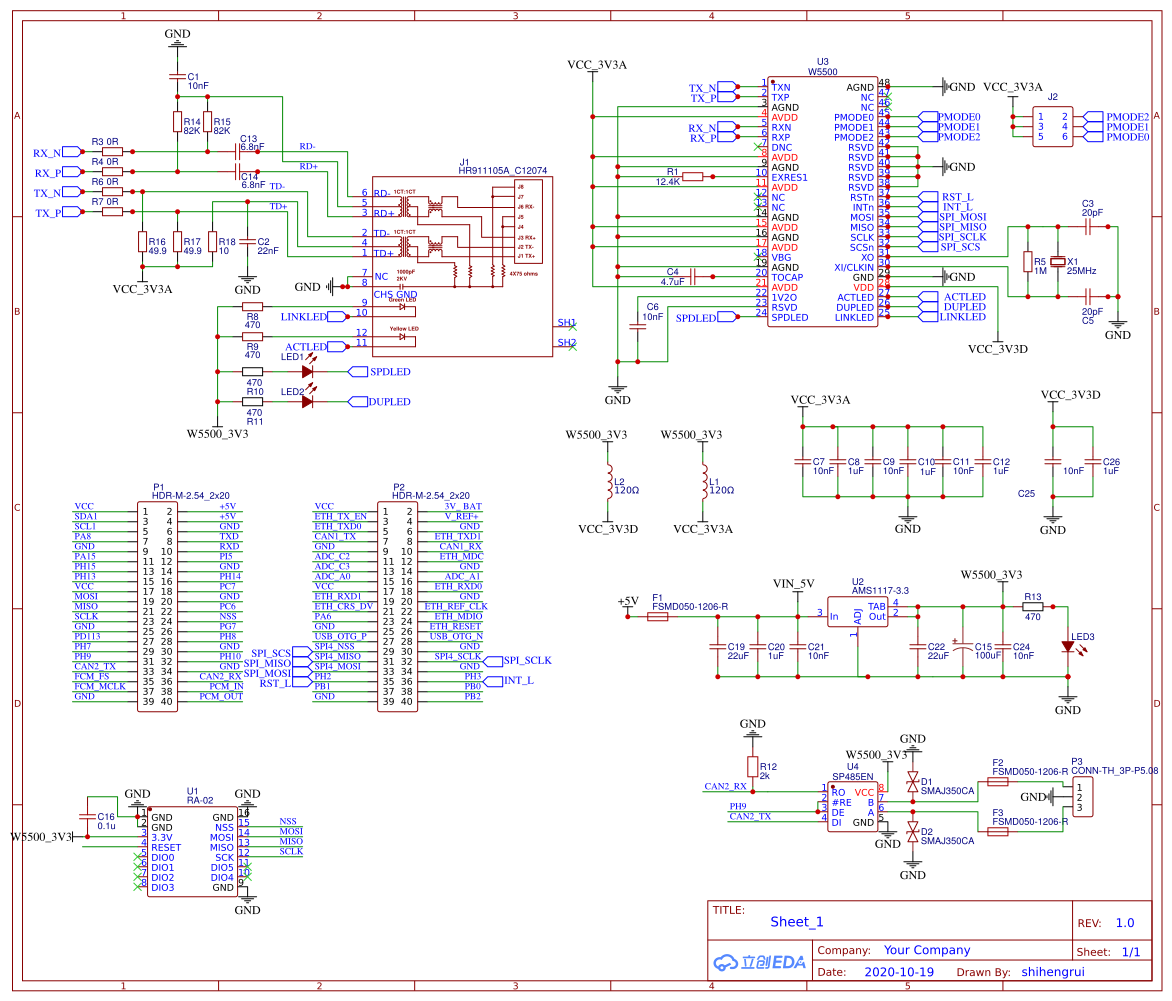

art擴展板

設計簡介

用于參加RT-Thread x STM32 全連接創意創客大賽

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
0603B103K500NT	貼片電容	精度：±10% 容值：10nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
CL10B223KB8NNNC	貼片電容	精度：±10% 容值：22nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
GRM188C71A475KE11D	貼片電容	精度：±10% 容值：4.7uF 額定電壓：10V 溫漂系數（介質材料)：X7S 材質:X7S	點擊下載
0603CG200J500NT	貼片電容	精度：±5% 容值：20pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
HGC0603R7682K500NTHJ	貼片電容	精度：±10% 容值：6.8nF 額定電壓：50V 溫漂系數（介質材料)：X7R X7R	點擊下載
VES101M1CTR-0605	貼片型鋁電解電容	容值：100uF 精度：±20% 額定電壓：16V 寬溫-55～+105℃貼片鋁電解電容	點擊下載
CT41G-0805-2X1-50V-0.1μF-M(N)	貼片電容	精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：2F4 材質：2X1	點擊下載
CL10A105KP8NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CC0603KRX7R9BB103	貼片電容	精度：±10% 容值：10nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
SMAJ350CA	TVS二極管	極性：Bidirectional 峰值脈沖電流（10/1000us）：700mA 箝位電壓：567V 擊穿電壓（最小值）：391V 反向關斷電壓（典型值）：350V	點擊下載
FSMD050-1206-R	PTC自恢復保險絲	最大電壓：8V 跳閘電流：1A PTC自恢復保險絲	點擊下載
HR911105A	以太網連接器 (RJ45 RJ11)	針腳數：12 USOC代碼：RJ45 屏蔽：- LED 顏色：綠 - 黃端口數量：1	點擊下載
CBG201209U121T	磁珠	阻抗 @ 頻率：120Ω @ 100MHz 線路數：1 額定電流（最大）：400mA 直流電阻（DCR）（最大）：200mΩ	點擊下載
NCD0603R1	發光二極管	照明顏色：紅色主波長/色坐標：615~630nm 0603 紅色貼片LED 發光二極管	點擊下載
2.54mm 2*20P直排針	排針		點擊下載
RMC 0603 12K4 F N	貼片電阻		點擊下載
RC0603JR-071ML	貼片電阻	阻值（歐姆）：1M 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF0000T5E	貼片電阻	阻值（歐姆）：0 精度：±1% 功率：1/10W 溫度系數：-	點擊下載
0603WAF4700T5E	貼片電阻	阻值（歐姆）：470 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603FR-07470RL	貼片電阻	阻值（歐姆）：470 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C RC0603FR-07470RL 0603封裝 470R ±1.0%	點擊下載
0603WAF8202T5E	貼片電阻	阻值（歐姆）：82K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF499JT5E	貼片電阻	阻值（歐姆）：49.9 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
0603WAF100JT5E	貼片電阻	阻值（歐姆）：10 精度：±1% 功率：1/10W 溫度系數：±400ppm/°C	點擊下載
Ra-02	無線模塊	SX1278 LoRa擴頻無線模塊/超遠10KM/433M/安信可Ra-02	點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：15V 輸出電流：1A 輸出電壓（最小值/固定值）：3.3V 3.3V固定輸出，低壓差1.1V(typ)@Iout=1A，Vin=15V(Max)	點擊下載
W5500	以太網芯片	類型：Ethernet Controllers 電源電壓：2.97V ~ 3.63V 接口類型：SPI 標準：10/100 Base-T/TX PHY Hardwired TCP/IP embedded Ethernet controller that provides easier Internet connection to embedded systems	點擊下載
SP485EN	RS-485/RS-422芯片		點擊下載
X49SD25MSD2SC	直插晶體諧振器（無源）	頻率公差：±20ppm 負載電容值：20pF 主頻：25MHz 等效串聯電阻（ESR）：80 Ohm(Max) -	點擊下載
