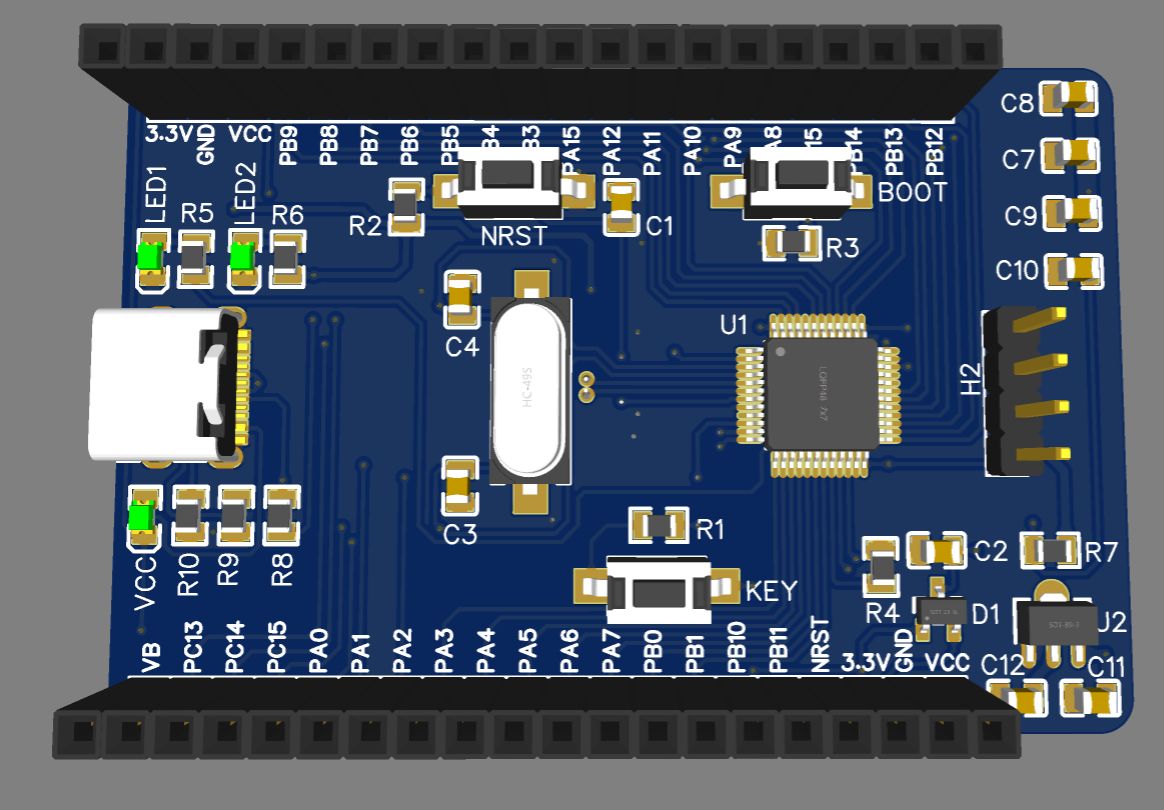

Type-C口最小系統板

設計簡介

已打板測試可用

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
B-2100S04P-A110	排針		點擊下載
KH-TYPE-C-16P-T	USB連接器		點擊下載
DT-26 32.768KHz	無源晶振		點擊下載
CMFB153J3500HANT	NTC 熱敏電阻	功率：- 常溫阻值（25°C，歐姆）：15K B值（25°C~50°C）：3500K B值的精度：±3% 電阻精度：±5%	點擊下載
BAT54CFILM	肖特基二極管	直流反向耐壓（Vr）：40V 平均整流電流（Io）：300mA 正向壓降（Vf）：900mV @ 100mA	點擊下載
X49SM49152MSD2SC-1	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：120Ω 主頻：4.9152MHz 頻率公差：±20ppm 負載電容值：20pF -	點擊下載
PTS635SH43SMTRLFS	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
STM32F103C8T6	ST(意法半導體)	工作電壓：2V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M3 主頻（MAX)：72MHz ROM類型：FLASH 1500/包 STM32 Series 32-bit 64 kB Flash 20 kB RAM ARM Based Microcontroller - LQFP-48	點擊下載
2.54-1*20P母	排母		點擊下載
ME6209A33PG	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：250mA 輸出電壓（最小值/固定值）：3.3V 3.3V固定輸出，低壓差80mV(typ)@Iout=40mA，Vin=18V(Max)	點擊下載
