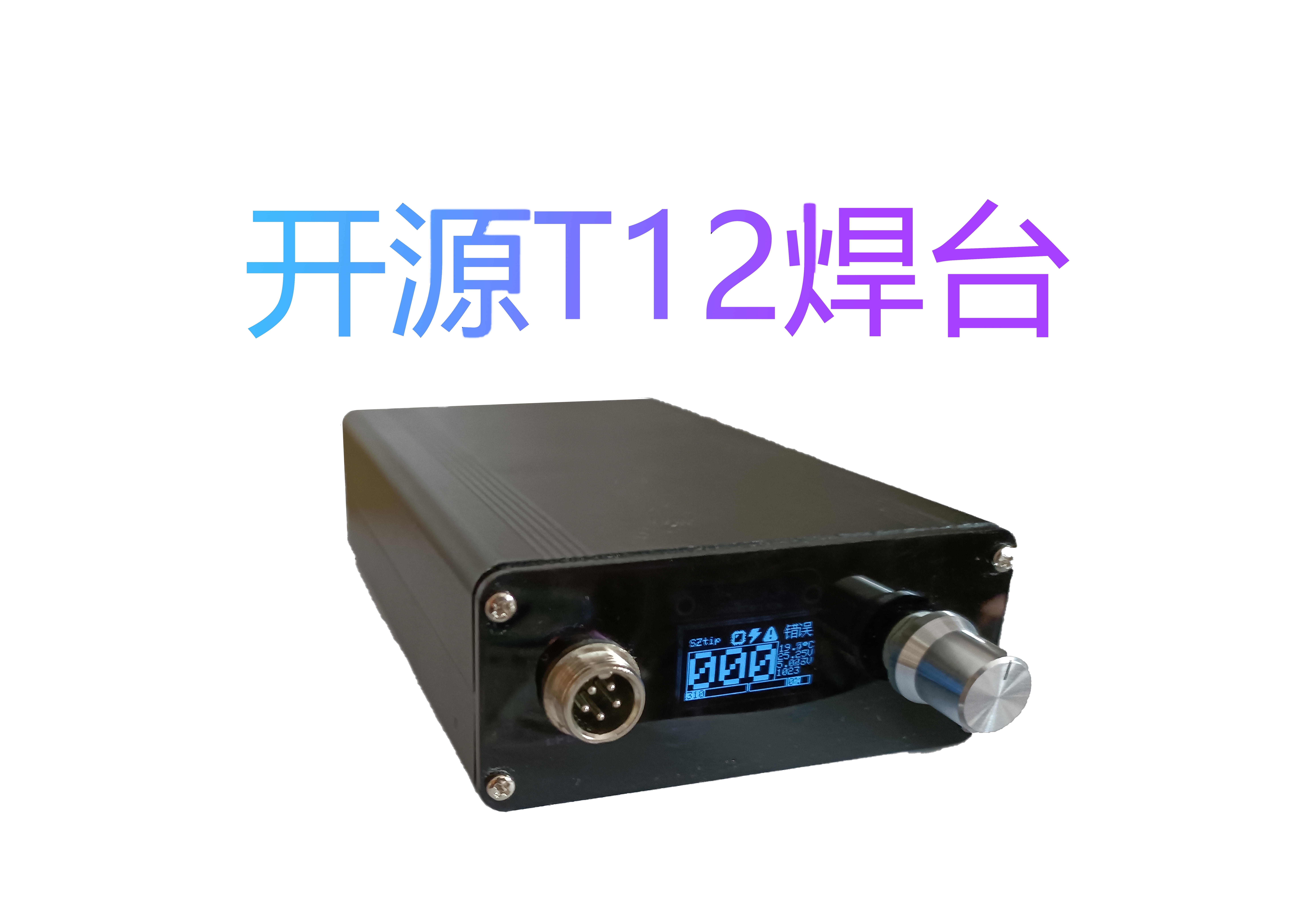

一個基于ATmega SolderingStation SMD v2 - EasyEDA 的外形修改，使其可以對常見的88*38外殼更加友好

?

首先這一切緣于自己對一把T12烙鐵的需求，所以這個項目幾乎是從0開始的，在這里我會給大家講述一下這個項目的制作過程和注意事項

?

首先為大家準備了制作這個項目的時間規劃表。

?

首先介紹一下這個項目。這個項目原本是由一位名字叫Wagminator的大佬在EasyEDA上的投稿。

程序一共有兩個版本，一個是他自己的original，另一個是createskyblue大佬的UI修改版。這兩個程序的可拓展性已經比較小了，因為Flash的占用很大，并沒有太多可以繼續進行修改的地方了

?

包括硬件上的引腳定義有些許修改，在ADC2上連接了一個手柄內部的NTC電阻，有興趣的朋友可以跟著修改一下程序內容。

硬件設計

比較值得關注的是這個硬件的開關

這個項目使用了一個m328的芯片作為主控，外置一個OLED屏幕、旋轉編碼器，硬件支持手柄震動休眠，硬件同時帶有手柄內部NTC的溫度反饋，烙鐵頭接地來避免開關電源熱地冷地隔離性能差產生的問題

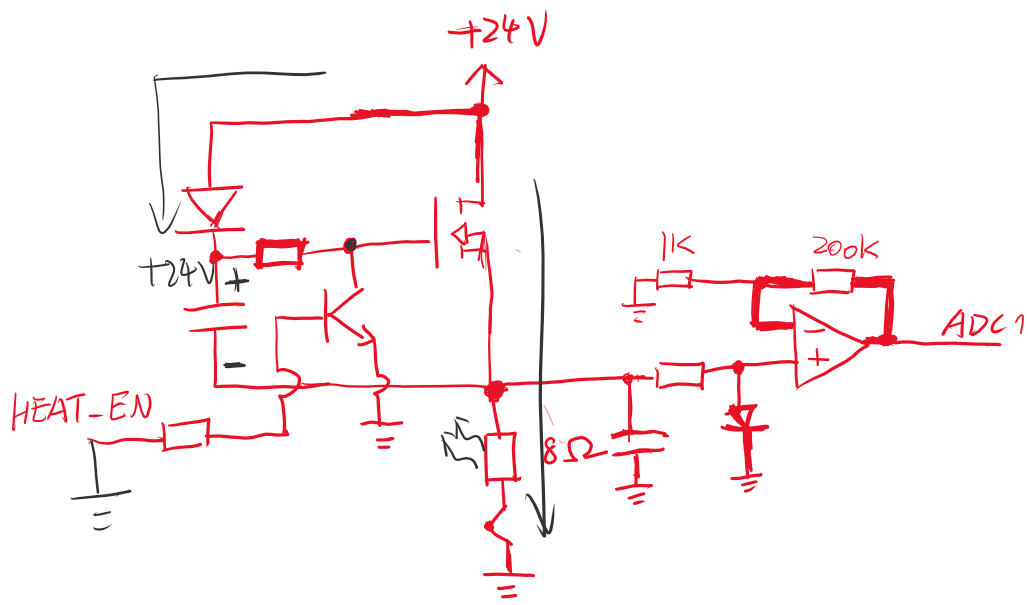

硬件開關使用了一個N-CH MOS的電荷泵自舉升壓的高臂開關（N-Channel來保持相對小的Rds(on)，同時可以更加方便的測量反饋時熱電偶的電壓）

?

?	?	?	?
?	?	?
?		?
?		?	?

T12發熱頭的結構可以看作是一個熱電偶(有傳言其熱電動勢為TYPE-K的一半，所以近似TYPE-N)串聯一個發熱芯，熱電偶的冷端接地，與8Ω發熱芯串接，忽略發熱芯電阻帶來的影響我們就可以測得熱電偶兩端電勢，進而推得當前溫度。由于其冷端接地，與其后端運放

參考地相同，所以更容易進行放大檢測，而不必使用差分輸入結構。

?

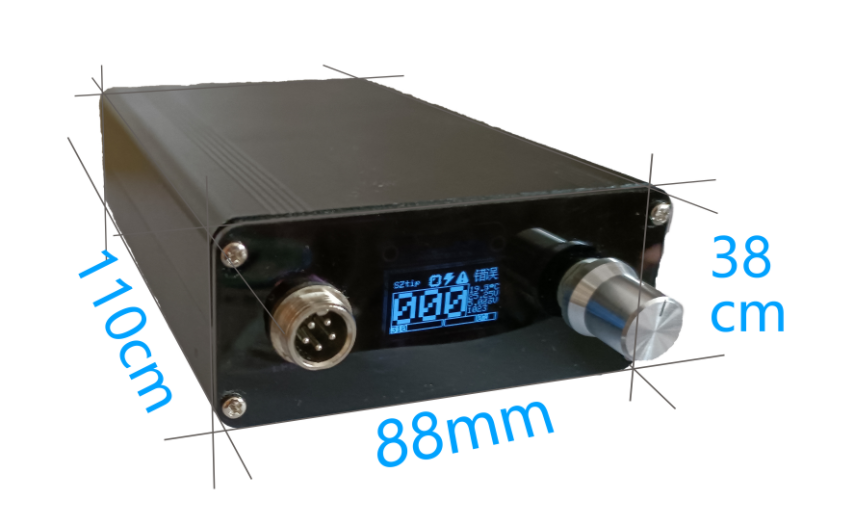

外殼是這個樣子的

這是一個很常見的(88*38*110)T12焊臺使用的外殼，注意這里說的外殼僅指上下兩層外殼而不包括前后面板

其中后面板是典型的開槽，可以放入一個（外露卡扣部分~50*30）帶保險絲的母座

關于前面板有很多值得注意的地方，本人很推薦您先去購買一個T12外殼進行外形數據的驗證之后再進行打板子。我在兩份PCB文件中進行了相應數據的標記，可以比較方便的進行比較

或者您可以按照我的購買地址購買相同的外殼(這里)這并不是一個廣告!只是在自己采購的時候感覺挺實惠的（可以與店家先聯系然后買一個外殼+前后面板，他們也有給這個外殼設計的電源，不過省掉了很多東西，比如有的y電容和共模電感。）

?

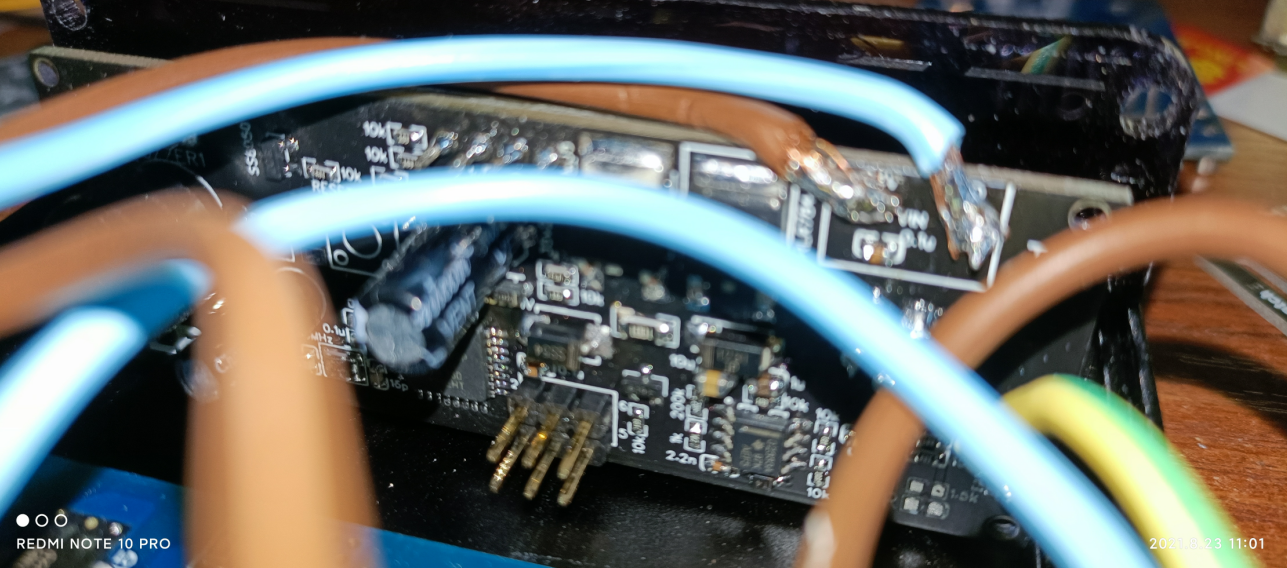

忽略右上角的那兩根很突兀的供電線，舊版的焊盤沒有給夠，現在的工程文件已經給修復了。

?

購買加熱頭相關內容

剩下的內容就是購買和加熱頭相關的內容了，包括(以下附帶的鏈接是我自己的購買計劃，僅供參考)

• T12發熱芯
• 5pin Aviator航插 公母頭 GX12
• 5芯 硅膠排線
• 手柄支架和手柄(支架是手柄里的PCB結構)
• 手柄支架上的震動開關
• 手柄支架上的NTC(可選)

注意安裝手柄震動開關的時候，要將金色一面的針腳朝上，不然會出現靈敏度極差的現象

?

以下是組裝手柄-前面板的步驟：

1. 硅膠線穿入手柄，然后自己分配顏色，焊在支架PCB上
2. 焊接NTC和震動開關（注意方向），隨后將支架歸位，將堵在前邊的螺母擰上
3. 穿入發熱芯，再穿入給發熱芯的金屬套管，擰上螺母。手柄組裝完畢
4. 將另一端硅膠線拆開，分開航插的公母頭。
5. 確定PCB的背面的屏幕、編碼器焊接好（提前燒錄好程序測試）
6. 公頭穿過前面板，焊接在后面的PCB上，注意這個過程很難逆轉，所以請確定前面的準備工作已經做好
7. 拆掉母頭的螺絲，根據pinout焊接硅膠線，注意理清楚鏡像的問題，然后裝回螺母

?

后面板的插槽的接法

?

以上是大致的安裝過程

程序獲取位置請訪問Wagminator的EasyEDA項目

?

?
