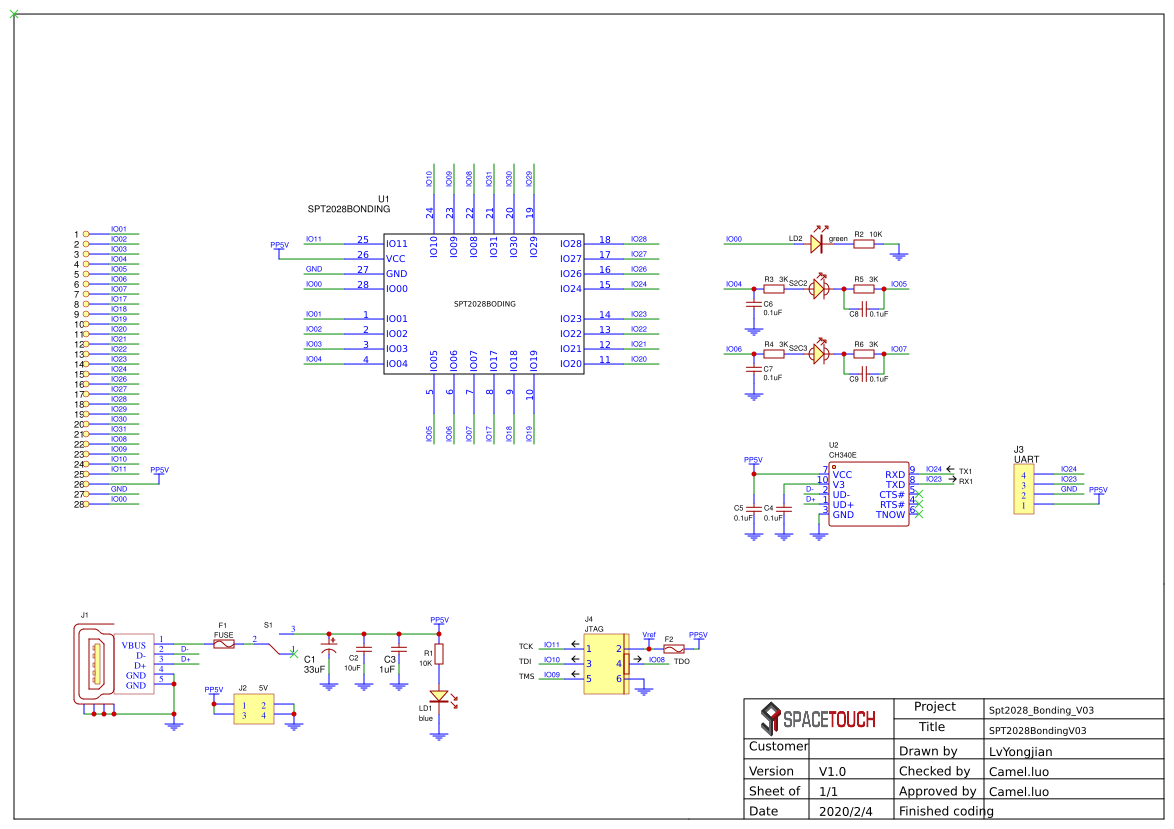

SPT2028_AirTouchLed_20200204

設計簡介

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CMFA103J3600HANT	NTC熱敏電阻		點擊下載
E2508-BLUE	壓接端子	線規 - AWG：14 鍍層厚度：- 線規 - mm2：2.5 產品類型：管型端子認證：- 歐式管型端子	點擊下載
OSG3DA7331A	發光二極管	照明顏色：藍綠色主波長/色坐標：505nm 色溫 - CCT（K）：-	點擊下載
0432001.KRHF	表面貼裝式一次性保險絲	額定電流：1A	點擊下載
GRT188R71E105KE13D	貼片電容(MLCC)		點擊下載
CC0603MPX7R8BB104	預售阻容感		點擊下載
GRM188C80J106KA73D	貼片電容(MLCC)		點擊下載
RMCF0402JT3R00	貼片電阻		點擊下載
CH340E	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 超小體積，USB轉UART串口，內置晶振，含485使能腳，外圍簡潔（兩個電容），比CH340G、CH340C、CH341T更省體積	點擊下載
NCP187AMTWADJTAG	線性穩壓器(LDO)		點擊下載
ESP8089	無線收發芯片	接口類型：SDIO2.0, SPI, UART 輸出功率：19dBm 工作電壓：- 類型：- 作業頻率：2.4GHz	點擊下載
S9014	三極管(BJT)	晶體管類型：NPN 集射極擊穿電壓(Vceo)：45V 集電極電流(Ic)：100mA 功率(Pd)：300mW 集電極-發射極飽和電壓(VCE(sat)@Ic,Ib)：300mV@100mA,5mA 直流電流增益(hFE@Ic,Vce)：200@1mA,5V 特征頻率(fT)：150MHz 工作溫度：-55℃~+150℃@(Tj)	點擊下載
0432001.KRHF	表面貼裝式一次性保險絲	額定電流：1A	點擊下載
ULR336M1VD09RRX0CR	固態電容		點擊下載
M2-0.4 X 5	螺釘		點擊下載
