PCB工程師一次失誤，竟發現，沒有限流電阻的LED點陣居然能用來存儲數據 ~~~ WDLM ~~~發現了這個東東，派出若干名超級特工從嘉立創的工廠里偷出來了這個超級存儲器，用來存儲~~~核彈的發射密碼~~~ 小小的魔力方，竟然蘊藏著毀滅人類的能力，究竟是道德的淪喪，還是人性的泯滅。

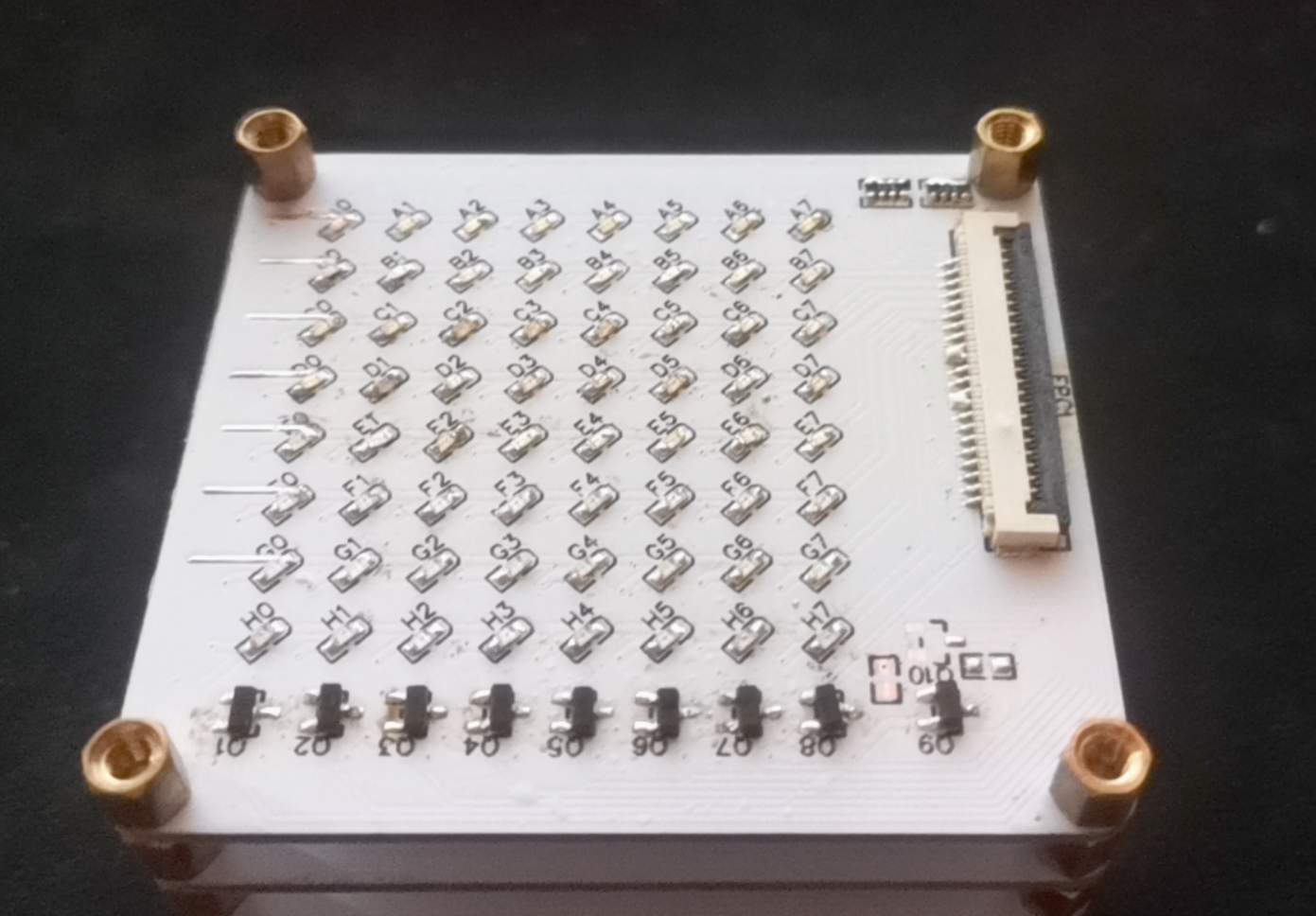

—————— 好了，不皮了，下面來介紹一下原理。 在LED點陣中，LED燈珠是要加限流電阻的，如果沒加的后果就是燒毀LED燈珠，而燒壞的LED燈珠是不能夠導電的，根據這個原理，讓我想到了最開始的可編程存儲器OTP ROM 熔絲ROM，把LED代替熔絲，來實現存儲數據，當我們需要寫入數據時（只可一次編程） 讓三極管Q9，就是最下面的那個導通，將限流電阻短路，此時LED點陣就編程了一個可寫的ROM存儲器，此時正常的點亮LED的行為就會燒毀LED燈珠，為了增大電流我特地使用了三極管。 然后我們將數據轉換成8*8的點陣（列表示數據，行表示地址）存儲到中，其中對應0的LED兩端直接加上電源電壓，就會燒壞，二對應1兩端的LED則不會，用這種方式將數據固化在LED點陣中。 讀取的時候關斷三極管，此時同樣去讀，就可以在沒壞的LED上讀取出1，而壞掉的LED因為下拉電阻，則讀出來0。 用這種辦法做出來的存儲器，在讀數據的時候，會閃燈哦

不過話說回來，8Bytes的存儲容量 5*8=40Bytes真的可以存儲人類的核彈密碼哎。這玩意具有毀滅人類的能力。 不說了，有人來送快遞了。
