【航順訓練營】航順核心板+431100W

設計簡介

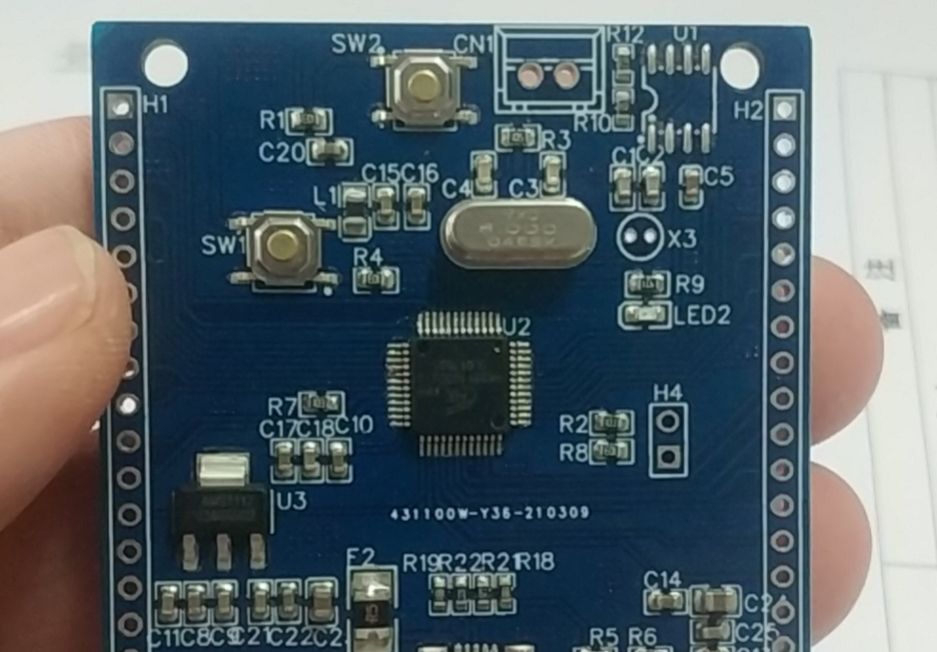

主要是芯片運行正常及部分外設擴展。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
0603CG200J500NT	貼片電容	精度：±5% 容值：20pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
0603B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CC0603KRX7R9BB103	貼片電容	精度：±10% 容值：10nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
CL10A105KP8NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
A2541HWV-4P	排針排母	針腳數：4 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm) -	點擊下載
2.54-1*2P母	排針排母	針腳數：2 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm)	點擊下載
SDFL2012Q3R3KTF	貼片電感	精度：±10% 額定電流：30mA 直流電阻（內阻）：800mΩ 電感值：3.3uH	點擊下載
NCD0603R1	發光二極管	照明顏色：紅色主波長/色坐標：615~630nm 0603 紅色貼片LED 發光二極管	點擊下載
RC0603JR-071ML	貼片電阻	阻值（歐姆）：1M 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603JR-0710KL	貼片電阻	阻值（歐姆）：10K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C 10K(103) ±5% 編帶	點擊下載
RC0603FR-07470RL	貼片電阻	阻值（歐姆）：470 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C RC0603FR-07470RL 0603封裝 470R ±1.0%	點擊下載
0603WAF1501T5E	貼片電阻	阻值（歐姆）：1.5K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF220JT5E	貼片電阻	阻值（歐姆）：22 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
TS-1187A-B-A-B	輕觸開關	按鈕作用方向：Top Actuated 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Round Button 作用力：160gf 電路結構：SPST	點擊下載
HK32F103C8T6	單片機(MCU/MPU/SOC)		點擊下載
X49SD8MSD2SC	直插晶體諧振器（無源）	頻率公差：±20ppm 負載電容值：20pF 主頻：8MHz 等效串聯電阻（ESR）：60 Ohm(Max) -	點擊下載
AB38T-32.768KHZ	圓柱體晶振	頻率公差：±20ppm 負載電容值：12.5pF 主頻：32.768KHz 等效串聯電阻（ESR）：30 KOhm(Max)	點擊下載
