【DIY設計】WIFI智能插座學習板

設計簡介

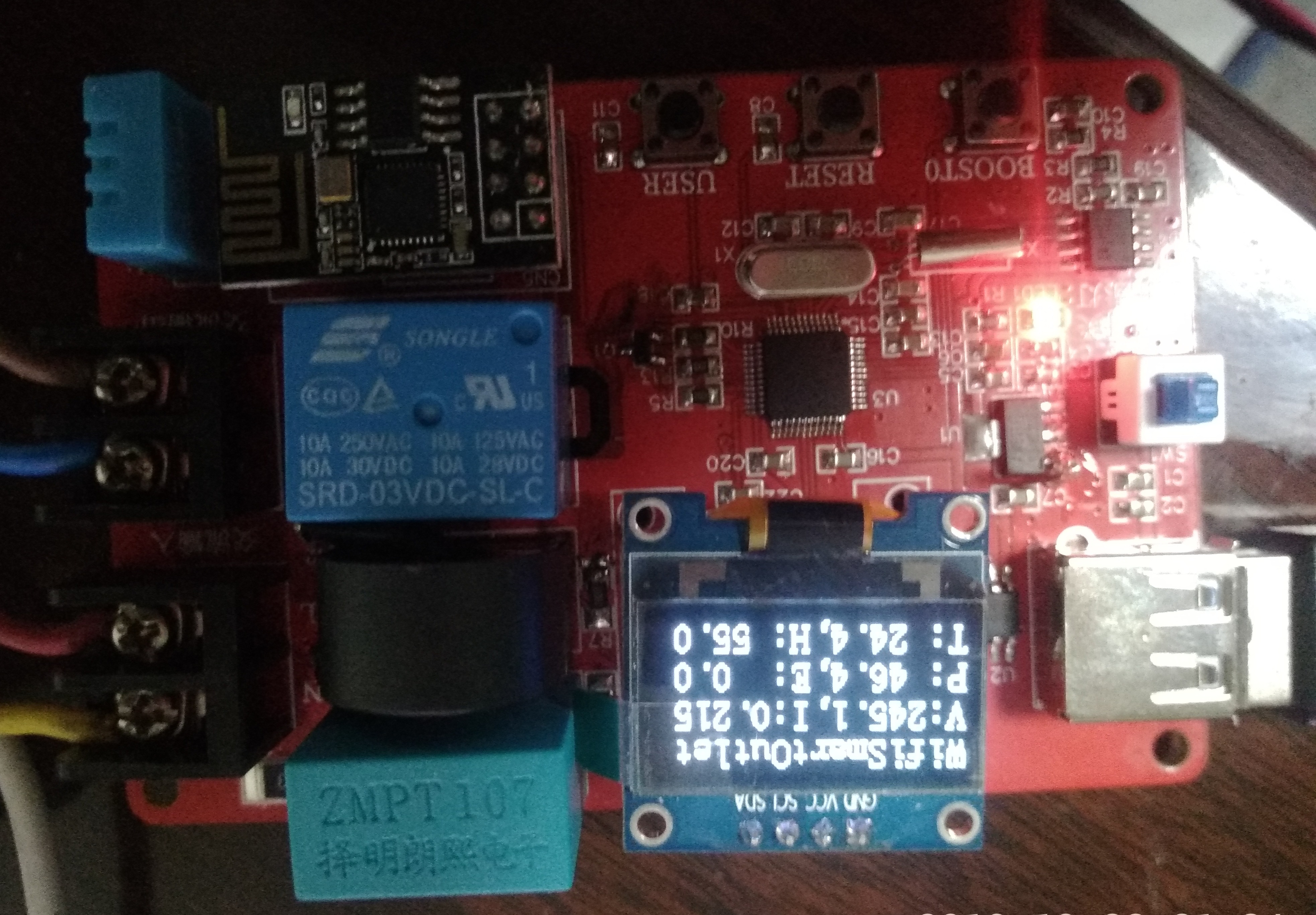

思路：以STM32為控制器，HLW8032計量芯片采集電能，阿里云為媒介，ESP-01M wifi模塊傳輸數據組成的智能插座系統。系統包括底層硬件，阿里云平臺以及手機App，可以通過手機APP控制插座的通斷（包括定時），以及觀察插座的電能使用情況等。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
0805CG300J500NT	貼片電容	精度：±5% 容值：30pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
0805B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL21A106KPFNNNE	貼片電容	精度：±10% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CC0805KRX7R9BB333	貼片電容	精度：±10% 容值：33nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
U-USBAR04P-F000	USB連接器		點擊下載
DS1023-2*4SF11	排針排母	針腳數：8 連接器類型：排母排數：2 觸頭類型：母形插口間距：0.100"(2.54mm) 2×2.54雙排母	點擊下載
JL635-63502B01	柵欄式接線端子		點擊下載
ESP-01S	WIFI模塊		點擊下載
A2541HWV-4P	排針排母	針腳數：4 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm) -	點擊下載
0805CG300J500NT	貼片電容	精度：±5% 容值：30pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
0805B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL21A106KPFNNNE	貼片電容	精度：±10% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CC0805KRX7R9BB333	貼片電容	精度：±10% 容值：33nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
U-USBAR04P-F000	USB連接器		點擊下載
DS1023-2*4SF11	排針排母	針腳數：8 連接器類型：排母排數：2 觸頭類型：母形插口間距：0.100"(2.54mm) 2×2.54雙排母	點擊下載
JL635-63502B01	柵欄式接線端子		點擊下載
ESP-01S	WIFI模塊		點擊下載
A2541HWV-4P	排針排母	針腳數：4 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm) -	點擊下載
ZMCT103C	互感器	黑色精密電流互感器,5A/5mA。	點擊下載
ZMPT107-1	互感器	電壓互感器 2mA:2mA 精密電流型電壓互感器 PBT耐高溫材質	點擊下載
ISL9120IINZ-T	DC-DC電源芯片		點擊下載
ORH-G35A	發光二極管	照明顏色：綠色主波長/色坐標：515~535nm 色溫 - CCT（K）：-	點擊下載
MMBT5401	三極管	額定功率：300mW 集電極電流Ic：600mA 集射極擊穿電壓Vce：150V 晶體管類型：PNP	點擊下載
RS-05K4701FT	貼片電阻	阻值（歐姆）：4.7K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C 472 0805	點擊下載
0805W8F1002T5E	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C 1/8W	點擊下載
1206W4F499JT5E	貼片電阻	阻值（歐姆）：49.9 精度：±1% 功率：1/4W 溫度系數：±200ppm/°C	點擊下載
1206W4F100KT5E	貼片電阻	阻值（歐姆）：1 精度：±1% 功率：1/4W 溫度系數：±800ppm/°C	點擊下載
0805W8F1001T5E	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
