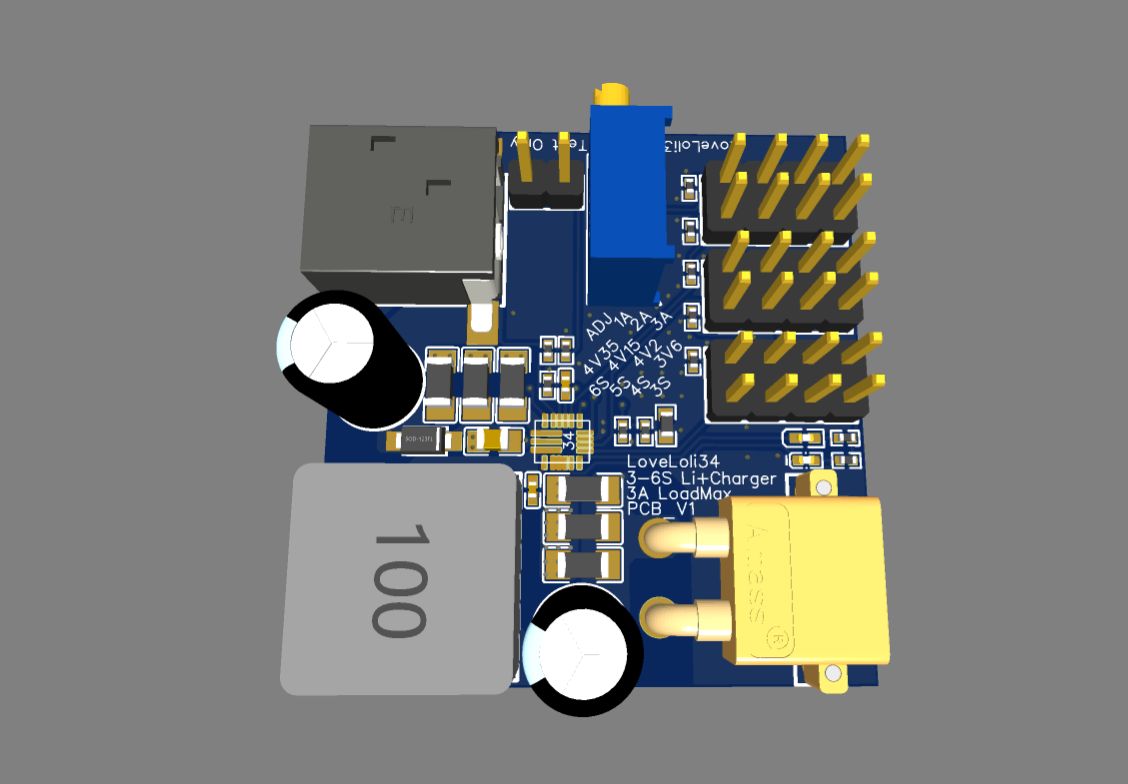

愛莉式34 - 3到6串鋰電池充電可限流支持磷酸鐵鋰

設計簡介

MP2659

輸入電壓為20-36V(請注意輸入電壓一定要高于電池組滿充電壓)

支持的電池組類型:

3.6V磷酸鐵鋰

4.15V/4.2/4.35鋰電池

輸出電流,最大3A

板載電流可調,1A/2A/3A/電位器調節

板載電池類型可調,上述四種電池組的調節切換

板載充電串數切換

板載預留NTC電阻,可以焊接103AT或者禁用NTC

2個LED燈表示充電狀態

下圖是輸出電壓精度,建議目標電池組具備完備的保護功能

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
OSR50402C1C	發光二極管	照明顏色：紅色主波長/色坐標：625nm	點擊下載
SPE1VM221E12OL	固態電容		點擊下載
C3216X5R1V226MTJ00E	貼片電容	精度：±20% 容值：22uF 額定電壓：35V 溫漂系數（介質材料)：X5R X5R	點擊下載
C0402X104K025T	貼片電容(MLCC)		點擊下載
A2541WV-2x4P	排針排母	針腳數：8 連接器類型：排針排數：2 觸頭類型：公形引腳間距：0.100"(2.54mm) -	點擊下載
JMK212AB7106KGHT	貼片電容(MLCC)		點擊下載
0402F105M160NT	貼片電容	精度：±20% 容值：1uF 額定電壓：16V 溫漂系數（介質材料)：Y5V 材質:Y5V	點擊下載
DC-044D-2.5A-2.5-SMT	AC/DC電源插座	連接器類型：插孔觸點外徑：6.0mm 電流額定值：2.5A 產品類型：DC電源插座觸點內徑：2.5mm	點擊下載
DSS34	肖特基二極管	schottky,3A 40V VF<0.55V SOD-123FL	點擊下載
1125-1102G0S116C001	排針	間距：2.54mm 總PIN位數：2 排數：1 插針結構：1x2P 行距：2.54mm 安裝類型：直插圓針/方針：方針額定電流：3A 額定電壓：320V 配合針長度：6.1mm 塑高：2.5mm 端接針長度：3mm 觸頭材質：黃銅觸頭鍍層：金工作溫度范圍：-40℃~+105℃ 顏色：黑色 2.54PinHeader,1*2P,S/T,PA9TBK H=2.5,L=11.6/3.0,G/F	點擊下載
SLB1370P150MTT	功率電感	精度：±20% 電感值：15uH 直流電阻（內阻）：16.2mΩ 額定電流：-	點擊下載
0402WGF6322TCE	貼片電阻	阻值（歐姆）：63.2K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
CRCW0402100KFKED	貼片電阻		點擊下載
0402WGF1502TCE	貼片電阻	阻值（歐姆）：15K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF3302TCE	貼片電阻	阻值（歐姆）：33K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
3296X-1-204LF	精密可調電阻	阻值（歐姆）：200K 精度：±10% 溫度系數：±100ppm/℃	點擊下載
CRCW040230K0FKED	貼片電阻		點擊下載
0603WAJ0000T5E	貼片電阻	阻值（歐姆）：0 精度：±5% 功率：1/10W 溫度系數：±800ppm/°C	點擊下載
RMC04022.2K5%N	貼片電阻		點擊下載
0402WGF1563TCE	貼片電阻	阻值（歐姆）：156K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
TR0402D10K0Q1025Z	貼片高精密、低溫漂電阻	阻值（歐姆）：10K 精度：±0.5% 功率：63mW 溫度系數：±25ppm/℃ 薄膜電阻	點擊下載
16-213/BHC-AN1P2/3T	發光二極管	照明顏色：藍色主波長/色坐標：464.5~476.5nm	點擊下載
MCP4661T-103E/ML	數字電位器芯片	ICDGTLPOT10K257TAPS16-QFN	點擊下載
XT30PW-M	鋰電池模型連接器	Socket,DCsupply,XT30,male,PIN:2	點擊下載
