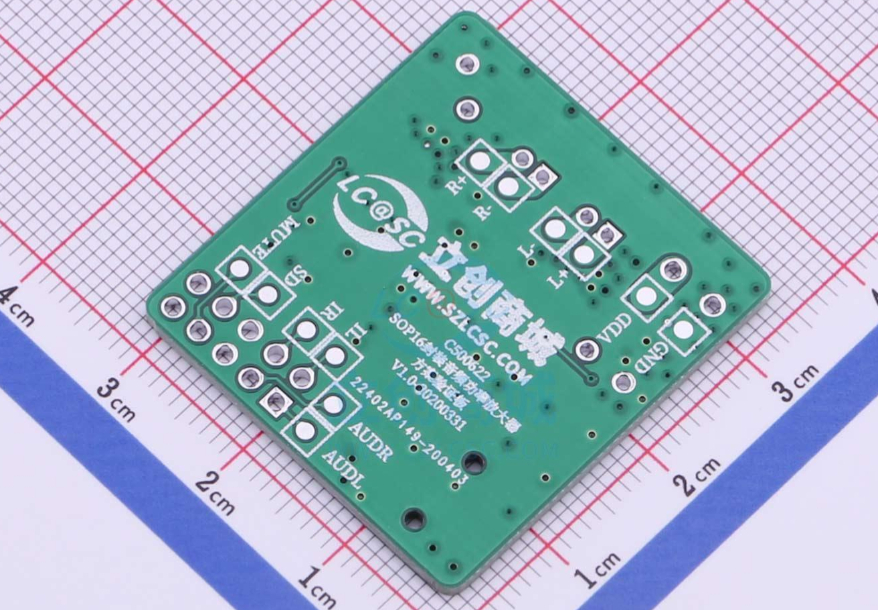

C500622-SOP16封裝音頻功率放大器方案驗證板

設計簡介

兼容部分SOP16音頻功率放大器方案驗證板，由于此方案驗證板兼容其他型號，C6、R5、R6為預留，第9引腳根據實際使用芯片設置，具體參考選擇的功放型號進行驗證，每個型號內部反饋電阻和放大倍數都不一樣，可以通過原理圖中音頻輸入頻率、輸入幅度調節電路調節，電容的大小決定頻率，電阻的大小決定輸出功率，詳細查看規格書中相關信息。

立創商城免費贈品鏈接

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
B-2100S10P-B110	排針		點擊下載
PJ-320B	音頻與視頻連接器	連接器類型：3.5mm 貼片式耳機座方向：水平針腳/觸頭數：3 公母：母	點擊下載
CESD0603NC3V3B	ESD二極管	反向關斷電壓（典型值）：3.3V 擊穿電壓（最小值）：5.6V 極性：Bidirectional 箝位電壓：10V 峰值脈沖電流（10/1000us）：7A (8/20us)	點擊下載
EG8405	音頻功率放大器	音頻功率放大器的類型：Class D 輸出類型：2-Channel (Stereo) 工作電壓：2.5V ~ 5.7V 輸出功率：3.2W x 2 @ 4Ω 3.2W 防失真、超低 EMI 立體聲 D 類音頻功放	點擊下載
0603X105K100NT	貼片電容	精度：±10% 容值：1uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
0603X105K100NT	貼片電容	精度：±10% 容值：1uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
UMK107BJ105KA-T	貼片電容	精度：±10% 容值：1uF 額定電壓：50V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CESD0603NC3V3B	ESD二極管	反向關斷電壓（典型值）：3.3V 擊穿電壓（最小值）：5.6V 極性：Bidirectional 箝位電壓：10V 峰值脈沖電流（10/1000us）：7A (8/20us)	點擊下載
RMC060330K1%N	貼片電阻		點擊下載
RMC060330K1%N	貼片電阻		點擊下載
PH-2AW	線對板/線對線連接器		點擊下載
WJ124-3.81-2P	螺釘式接線端子		點擊下載
GR477M016F12RR0VL4FP0	引線型鋁電解電容		點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
