【涂鴉智能】溫濕度電子小鬧鐘

設計簡介

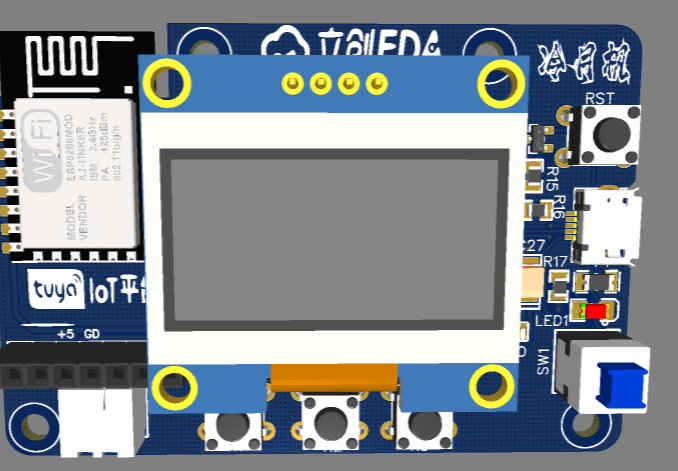

SHT30實時監測溫濕度，WB3S模塊獲取網絡時間和上傳溫濕度，OLED顯示時間和溫濕度，STC8A8K單片機作為主控，加入JQ8900語音模塊定時播報，可增加鬧鐘功能，添加LED和按鍵作為指示和輸入。

參考設計下載

BOM下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431	電壓基準芯片		點擊下載
0805W8F6800T5E	貼片電阻	阻值（歐姆）：680 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
A2541HWV-8P	排針排母	針腳數：8 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm) -	點擊下載
0805W8F5110T5E	貼片電阻	阻值（歐姆）：511 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
HPCR0603F100KK9	高功率貼片電阻	功率：200mW 阻值（歐姆）：100K 精度：±1% 0.2W,額定功率是普通貼片電阻的一倍	點擊下載
X8821WR-02SL-N0SN	線對板/線對線連接器		點擊下載
0603B104K160CT	貼片電容	精度：±10% 容值：100nF 額定電壓：16V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
nSMD075	PTC自恢復保險絲	最大電壓：6V 跳閘電流：1.5A 0.75A ，6V，自恢復保險絲	點擊下載
K2-6639DP-B4SW-04	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated 6.0*6.0mm,100萬次壽命	點擊下載
SHT30-DIS-B2.5KS	溫濕度傳感器	濕度范圍：0 ~ 100% RH 溫度范圍：- 精度：±3% RH 傳感器類型：Humidity, Temperature 輸出類型：I2C 數字式溫濕度傳感器SHT30，±3% RH精度，DFN封裝， 2.5 mm×2.5 mm×0.9 mm，低成本	點擊下載
