前言

這個也是我很久之前畫的板子，當時是學習STM32之后畫的，因為學習STM32的時候沒有買開發板學習，只是買了一個STM32最小系統，當時好像是9.9元還包郵，然后就用這個最小系統學習，當時嘉立創優惠還沒有那么多，然后就自己從網上買了洞洞板，然后自己買器件搭外設，然后編程序，測試。每次能測試成功還好，一旦出現一點問題，你就很麻煩，因為你不知道是器件的問題，還是焊接有問題，還是程序有問題，總之就是折騰半天可能還找不到原因。但是自從嘉立創有了優惠之后，我完全舍棄了洞洞板（現在還剩好多，當時一次買很多），打板子焊接不香嗎，沒有連線的煩惱，省去了很多的時間，開發更高效了。也就是在那時候參加了嘉立創的暑期訓練營，也是第一次畫板子，在那之后我愛上了焊接，自己畫板子自己調試，自己定義功能，自己寫代碼，這其中的樂趣只有經歷過才會懂得。 在那之后，我就畫了這塊開發板，因為用最小系統是很多不方便的，沒有外設，都有自己搭，這在開發過程中會浪費很多時間，于是自己就打算畫一個接口眾多，方便擴展的開發板，然后這個開發板就出世了（參考野火原理圖）。

一、外設接口

板載了很多的外設，也預留了很多的接口。

串口，ST_LINk， USB 都引出來了

SRAM

MCU液晶屏

SD卡槽

W25Q

AT24

VS1053

MFRC522

MPU6050

蜂鳴器

LED

按鍵

可調電阻（ADC）

DS1302

CAN

485

RGB燈

WS2812

ESP8266

NRF24L01

觸摸按鍵

溫濕度接口（DS18B20 / DHT11）

紅外接口頭

6路擴展接口（GND和VCC位置不同擴展，一般外設都可以接（不管電源在里面還是外面））

引出全部IO引腳

這些外設可以說滿足基本的項目開發

二、焊接調試

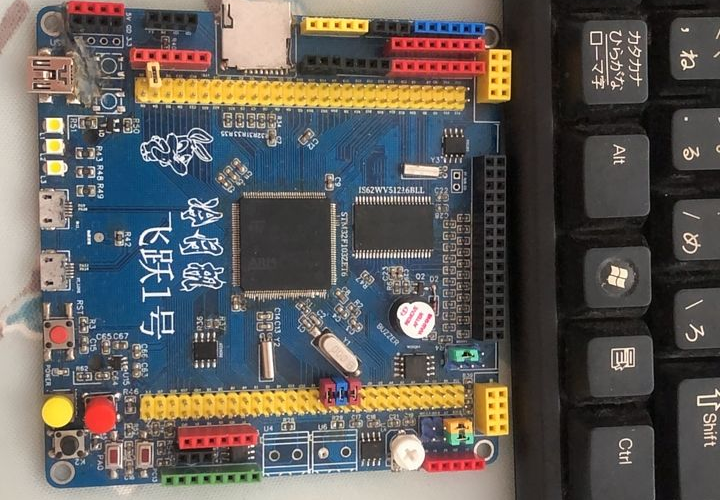

很久之前的東西了，關于這一部分，就不詳細寫了，從手機中找到了幾張圖，貼上。

三、測試外設

這個板子我用了很久了，一些基本的外設都使用過，這里列一下

串口，ST_LINk， USB 通過

SRAM 通過

MCU液晶屏 （找別人屏幕測試了一下，好像不行，沒有時間研究）

SD卡槽 通過

W25Q 通過

AT24 通過

VS1053 通過

MFRC522 通過

MPU6050 通過

蜂鳴器 通過

LED 通過

按鍵 通過

可調電阻（ADC） 通過

DS1302 （未測試，應該不會有問題）

CAN （未測試）

485 （未測試）

RGB燈 通過

WS2812 通過

ESP8266 通過

NRF24L01 通過

觸摸按鍵（這個封裝太小了，不能用）

溫濕度接口（DS18B20 / DHT11）（通過）

紅外接口頭（未測試）

板子的功能基本是沒有問題的。

四、設計缺陷

觸摸按鍵封裝有點小（我沒改，平時不用）

MFRC522的接口位置反了，插上卡之后卡放在了板子上（不是朝外，但不影響使用）

WS2812 感覺可以去掉，一點卵用都沒有

屏幕接口不知道什么問題，注意一下

其他感覺還好，（用了挺久了，好像記得就這些問題吧，可能有漏的，注意一下）

以后我發現其他的問題會及時更新，歡迎大家改正。

補充一下，這個板子的引腳的絲印比較小，不容易看清，可以自己改大點。
