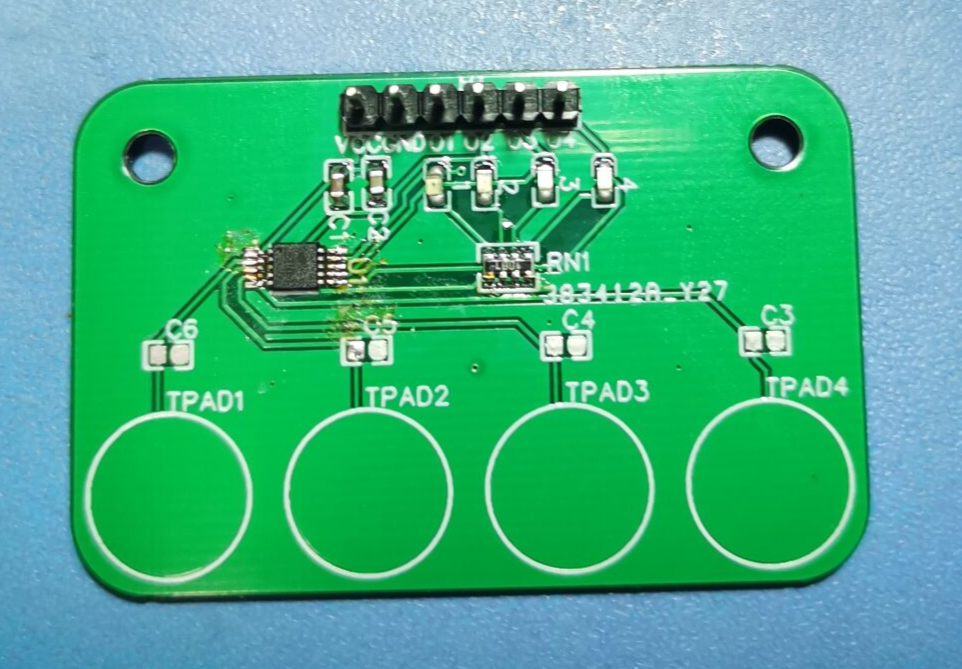

本工程是用于驗證立創商城觸摸芯片/ BS814A-1 的模塊設計。

板載了led燈用于指示按鍵狀態。芯片的按鍵檢測互相獨立，4鍵無沖突。上電后，芯片會進行初始化，取得第一次基準值，接下來，若在正常模式下 1s 內， 待機模式下 32s 內，沒有按鍵被按下，觸摸芯片在固定的時間周期到后，將自動校準基準值，使得基準值可以根據外界環境進行動態的變化。

C3到C6為觸摸靈敏度調節電容，默認情況下空焊即可。調節電容越大感度越低。

手冊說明工作電壓為2.2V~5.5V，實測大約2.1V就可以工作了，目前手頭電源精度太差無法給出確切值。

測試視頻見附件。
