LTC6655_1.25V高精度電壓基準源,電壓精準度達到50UV級, 可以用于對4位半萬用表的標定,有6組高精度電壓輸出(1.2500/2.000/4.000/6.000/8.000//10.000V),溫漂應該在10ppm,沒有高位表標定,反正標定四位半萬用表是沒問題的! ? ? 下圖為鋰電池充電器，我使用了四塊聚合物鋰電池（最高電壓17V）

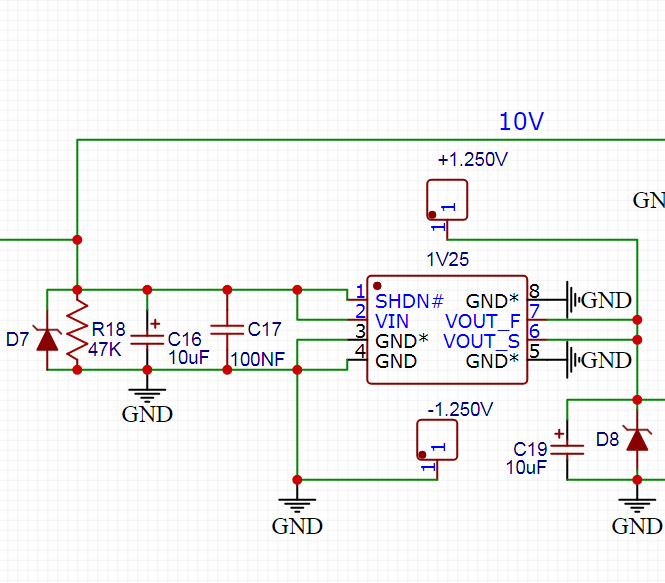

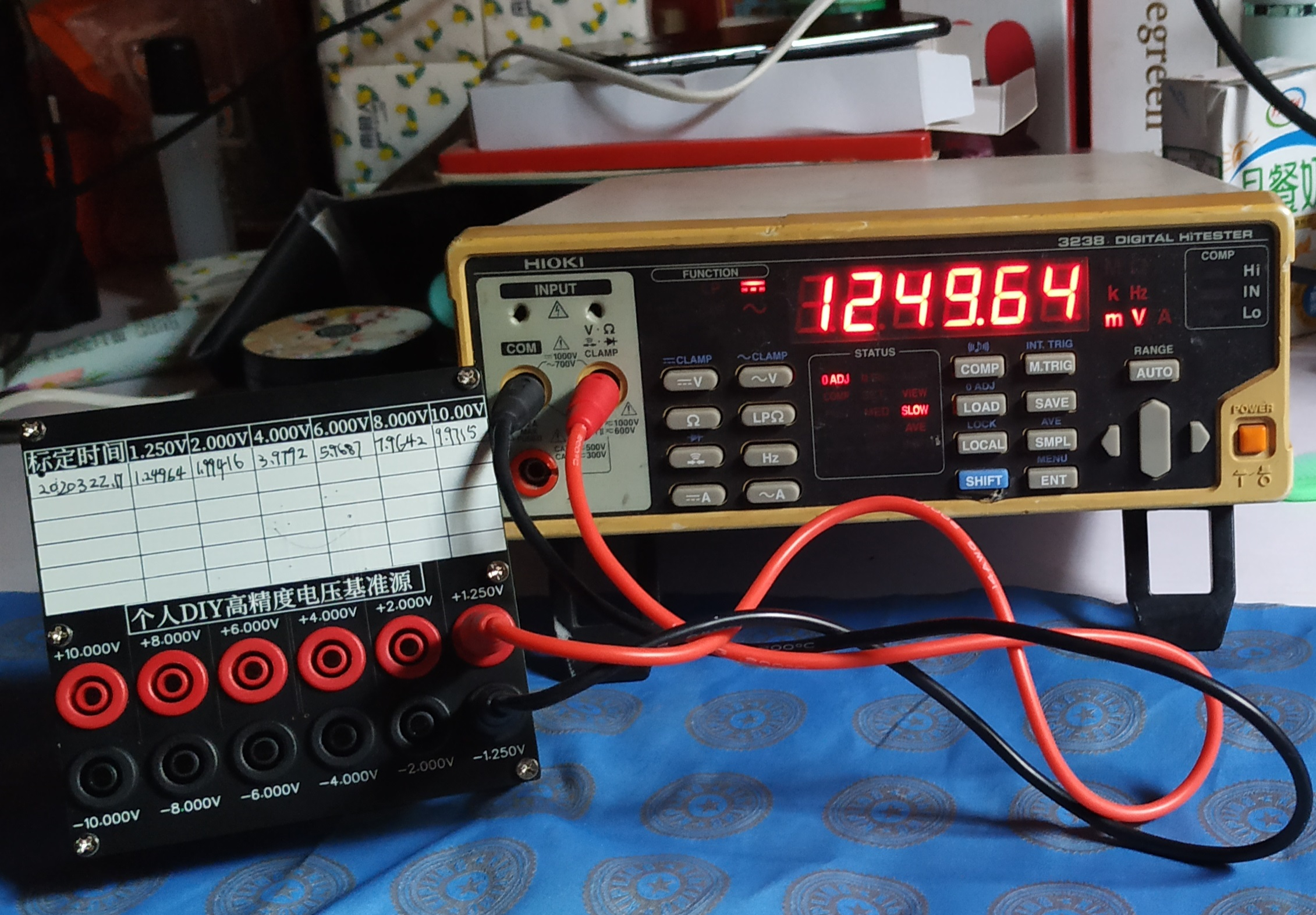

下圖為10v供電電路使用了雙基準供電,二選一 ?? 下圖為高精度低溫漂基準電壓電路 下圖為1.250V放大8倍電路,使用了5uV輸入失調的,低溫漂,單電壓精密運放,要保證5組電壓的精度就要靠購買高精度低溫漂的精密電阻！ 下面是PCB空板 電壓1.250V 電壓2.000V 電壓4.000V 電壓6.000V 電壓8.000V 電壓10.000V 通過測試發現，此電壓基準源的1.2500V和10.000V是很準的，其他幾組電壓因為是通過電阻分壓所得的，所以萬用表的內阻在測試這幾組電壓時影響到了測試的精準性，所以我把幾個分壓電阻再減小到1K,運放的輸出電流也就最大2MA,這樣減小了20倍這樣萬用表的內阻影響會隨之減少20倍，下一版我會使用幾個獨立的運放做成射隨器杜絕萬用表的影響，電路里有的元件為選配件和二選一件，ESD和TVS二級管希望大家都焊接上去，有些調試后的元件參數我也在電路原理圖里修改了,對于電阻的精度問題,鋰電池充電電路都可以用1%精度的,其余的電阻你可以買到0.01%就最好了,電容的話耐壓不低于25V就可以,希望大家制作成功！奧利給，做就是了！

下面是視頻鏈接：https://v.youku.com/v_show/id_XNDU5OTg4NTg1Mg==.html
