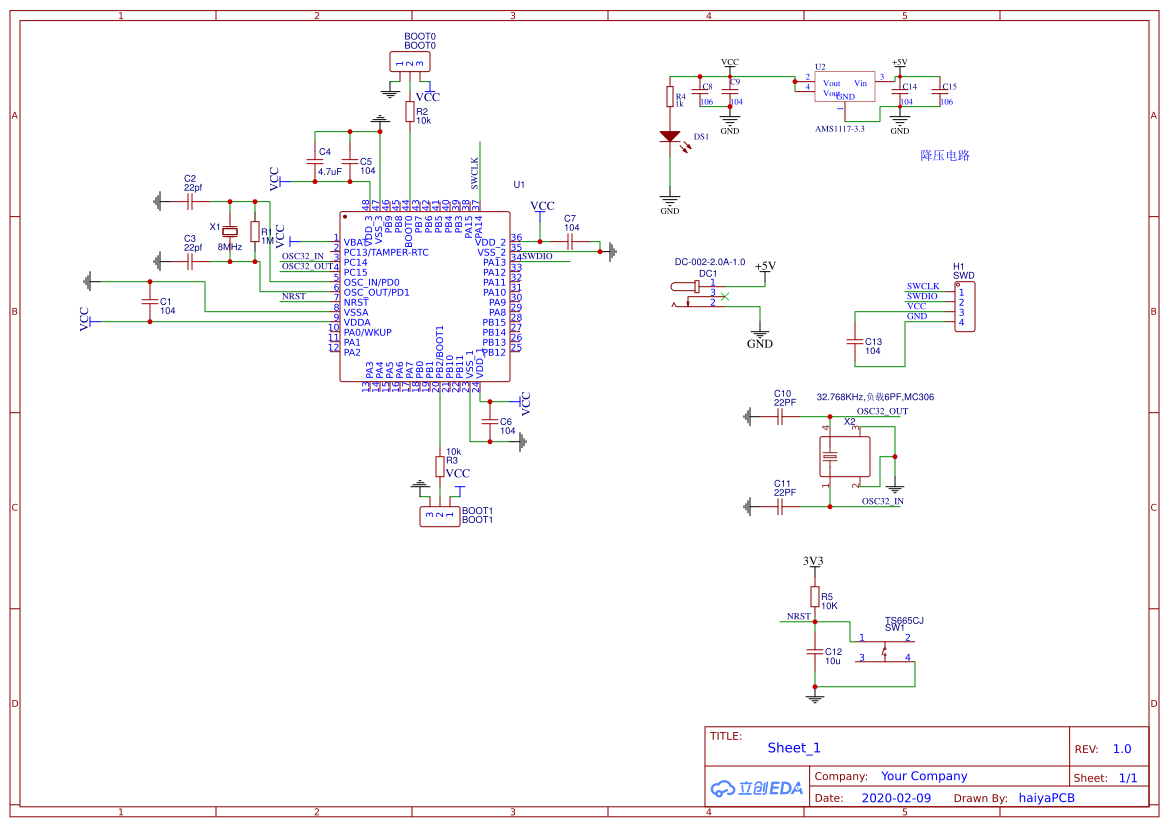

STM32F103C8T6最小板

設計簡介

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
2.54-1*3P針	排針	針腳數：3 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
2.54-1*3P針	排針	針腳數：3 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
CY-9042-5029有源	蜂鳴器		點擊下載
VJ0805Y821KXCAP	貼片電容(MLCC)		點擊下載
0805L110ULYR	PTC自恢復保險絲		點擊下載
KM108M010F12RR0VH2FP0	引線型鋁電解電容		點擊下載
TMK212BJ475KG-T	貼片電容	精度：±10% 容值：4.7uF 額定電壓：25V 溫漂系數（介質材料)：X5R	點擊下載
C06CF220J-9UN-X1T	貼片電容(MLCC)		點擊下載
DC-002-2.0A-1.0	AC/DC電源插座	連接器類型：插孔觸點外徑：4.2mm 電流額定值：2A 產品類型：DC電源插座觸點內徑：1.0mm	點擊下載
FRD0805J361TS	貼片電阻		點擊下載
B-2100S04P-A110	排針		點擊下載
741X043330JP	網絡排阻		點擊下載
R-6-210-CON-WW	船型開關		點擊下載
TSDP34138	紅外接收管	波長：- 電流 - 暗：- 頻譜范圍：- 電流 - 集電極（最大值）：- 電壓 - 集射極擊穿（最大值）：- 適合數據傳輸用途的紅外接受管，解調后的輸出端可直接接單片機的Uart串口，波特率支持：4800bps	點擊下載
9012-H	三極管	額定功率：625mW 集電極電流Ic：500mA 集射極擊穿電壓Vce：20V 晶體管類型：PNP	點擊下載
TSM2A103	NTC熱敏電阻		點擊下載
MPZ2012S102JTD25	磁珠		點擊下載
TSM2A103	NTC熱敏電阻		點擊下載
RT0805DRD071KL	貼片高精密、低溫漂電阻	阻值（歐姆）：1K 精度：±0.5% 功率：1/8W 溫度系數：-	點擊下載
RT0805DRD071KL	貼片高精密、低溫漂電阻	阻值（歐姆）：1K 精度：±0.5% 功率：1/8W 溫度系數：-	點擊下載
0805W8J0105T5E	貼片電阻	阻值（歐姆）：1M 精度：±5% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
TS665CJ	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated	點擊下載
AMS1117-3.3	線性穩壓器(LDO)		點擊下載
ESP8266EX	無線收發芯片	接口類型：UART 輸出功率：16dBm 工作電壓：2.5V ~ 3.6V 類型：TxRx + MCU 作業頻率：2.4GHz Wi-Fi芯片：ESP8266EX 高度集成了天線開關、射頻 balun、功率放大器、低噪放大器、過濾器和電源管理模塊	點擊下載
DHT11	溫濕度傳感器	濕度范圍：- 溫度范圍：- 精度：- 傳感器類型：Humidity, Temperature 輸出類型：- 新款電容式數字溫濕度傳感器,老款已停產	點擊下載
IR7393C	紅外發射管	波長：940nm 正向電流-DC (If)：100mA 輻射強度：25mW/sr @ 100mA 正向電壓（Vf）：1.4V	點擊下載
FM33LC045N	其他處理器及微控制器(MCU)		點擊下載
X49SD12MSD2SC	直插晶體諧振器（無源）	頻率公差：±20ppm 負載電容值：20pF 主頻：12MHz 等效串聯電阻（ESR）：40 Ohm(Max) -	點擊下載
Q13MC3062000600	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：50kΩ 主頻：32.768KHz 頻率公差：±20ppm 負載電容值：6pF STM32系列專用的RTC晶振！MC306	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
