Yuzuki2040 RP2040 開發板

設計簡介

基于樹莓派RP2040 MCU設計的開發板。

RP2040是樹莓派基金會的一款基于Arm Cortex-M0+ 設計的MCU。

雙核 Arm Cortex-M0+ @ 133MHz
264KB 片內RAM，內部6個獨立的RAM塊，在總線中心進行交換，可以讓內核和DMA并行運行而無沖突
通過專用的QSPI總線可以支持最高16MB的片外Flash存儲器
DMA控制器
2 × UARTs, 2 × SPI控制器, 和2 × I2C控制器
16 × PWM通道
1 × USB 1.1控制器和PHY，支持Host和Device
8 × 樹莓派可編程I/O狀態機
USB存儲啟動模式并支持UF2, 可以通過拖拽進行編程
芯片售價1美元~~~~

RP2040內部圖

更新日志

1.4 - 驗證成功
- 修復Type C接口CC錯誤
- 增加GPIO引出
- 刪除孤島
- 優化布線結構
1.3 - 驗證成功
- 增加RESET按鈕
1.2 - 驗證成功
- 增加CH340N作為板載UART轉換芯片，方便MicroPython等開發
- 增加電源保護反接保護
- 增加Micro USB接口作為串口輸出
1.1 - 驗證成功
- 修復3V3與1V1電路繪制錯誤導致芯片燒毀問題
- 增加測試腳位
1.0 - 驗證失敗
- 增加Arduino風格板型
- 完成電路圖繪制
- 完成PCB繪制

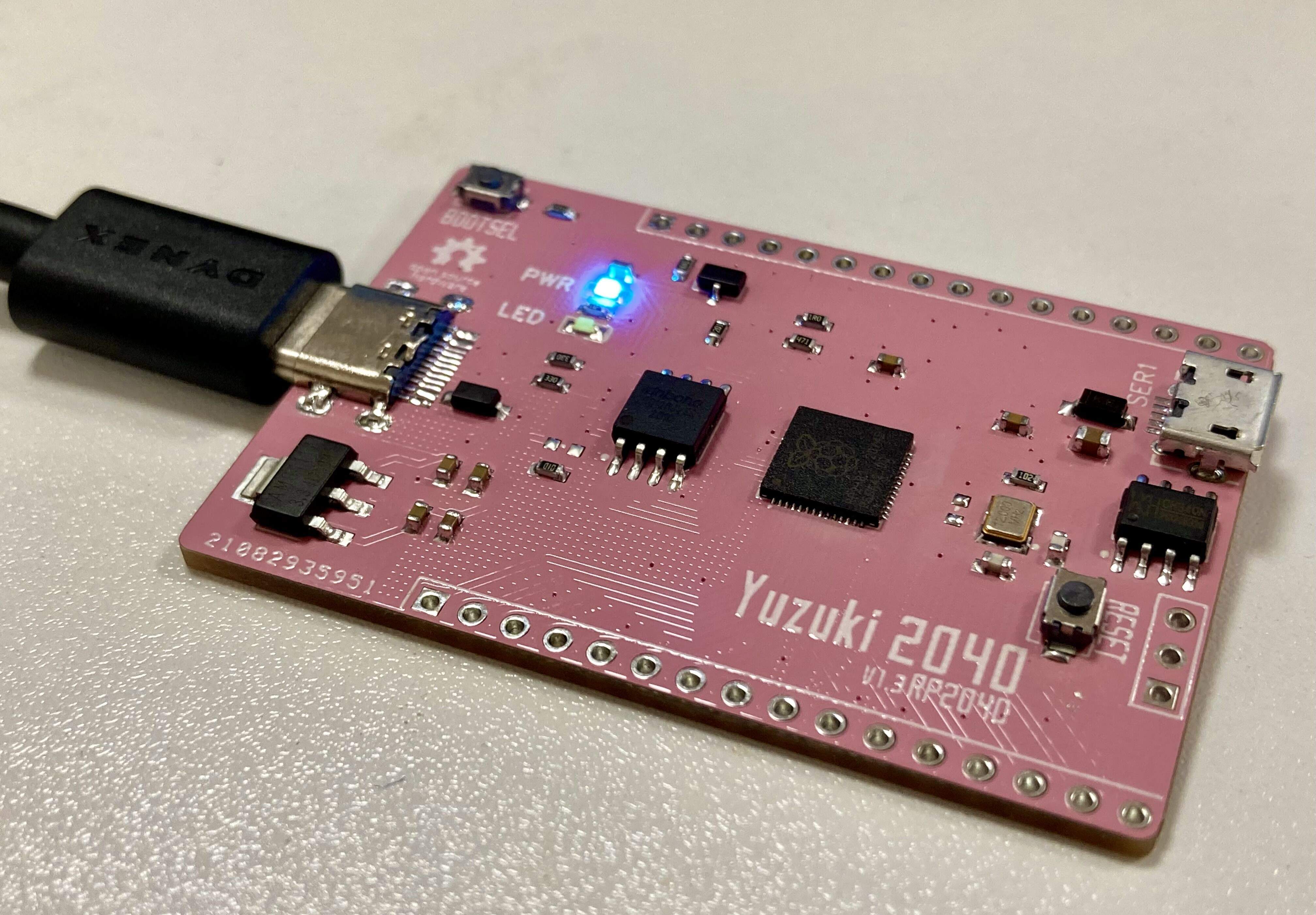

成品圖片

V1.3 Sakura


V1.2

2 (2).jpg 2 (1).jpg

V1.1

官方資料與文檔

https://www.raspberrypi.org/products/raspberry-pi-pico/
https://www.raspberrypi.org/documentation/rp2040/getting-started/

USB已驗證

讀取資料

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TSA343G00-250J2	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated	點擊下載
AC0603KRX7R9BB472	貼片電容	精度：±10% 容值：4.7nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
CT41G-0805-2X1-50V-0.1μF-M(N)	貼片電容	精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：2F4 材質：2X1	點擊下載
50V2.2uF CD288	引線型鋁電解電容		點擊下載
MMBT3904T 1N	三極管(BJT)	晶體管類型：NPN 集射極擊穿電壓(Vceo)：40V 集電極電流(Ic)：150mA 功率(Pd)：200mW 集電極-發射極飽和電壓(VCE(sat)@Ic,Ib)：300mV@50mA,5mA 直流電流增益(hFE@Ic,Vce)：100@10mA,1V 特征頻率(fT)：300MHz 工作溫度：+150℃@(Tj) 1N(1N表示絲印)	點擊下載
QR0603F2K15P05Z	貼片電阻	阻值（歐姆）：2.15K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
UK 10N 3005073	軌道式接線端子		點擊下載
1N4007W	通用二極管	直流反向耐壓（Vr）：1kV 平均整流電流（Io）：1A 正向壓降（Vf）：1.1V @ 1A 薄型,1000V,1A	點擊下載
22025403P00CKMT	排針排母	針腳數：3 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm)	點擊下載
2.54-1*2P母	排針排母	針腳數：2 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm)	點擊下載
19-217/GHC-YR1S2/3T	發光二極管	照明顏色：綠色主波長/色坐標：520~535nm 色溫 - CCT（K）：-	點擊下載
AO3404	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：5.8A 柵源極閾值電壓：3V @ 250uA 漏源導通電阻：30mΩ @ 5.8A,10V 最大功率耗散（Ta=25°C）：- 類型：N溝道 N溝道,30V,5.8A,30mΩ@10V	點擊下載
AVR-M1608C270MTABB	壓敏電阻		點擊下載
TFPT0603L1001FV	PTC 熱敏電阻	功率：3/4W 工作溫度：-55℃~+150℃ 常溫阻值（25°C，歐姆）：1K 電阻精度：±1%	點擊下載
AECR0603F1R00S9	貼片電阻		點擊下載
HoLTT0603-1/10W-200R-1%	貼片電阻	電阻類型：厚膜電阻阻值：200Ω 精度：±1% 功率：100mW 溫度系數：±100ppm/℃ 最大工作電壓：75V 工作溫度范圍：-55℃~+155℃	點擊下載
PRF18AS471QS5RB	PTC熱敏電阻		點擊下載
RMCF0603JT200K	貼片電阻		點擊下載
ZT100TA471M013DNFHT	引線型鋁電解電容		點擊下載
CMFA104F3950HANT	NTC熱敏電阻		點擊下載
W25Q16JVSSIQ	FLASH存儲器	存儲器構架(格式)：FLASH 存儲器接口類型：SPI - Dual/Quad I/O 存儲器容量：16Mb (2M x 8) 存儲器類型：Non-Volatile （與C131025為同一顆物料，只是編帶方式不一樣。）3V 16Mbit Serial Flash Memory with dual/quad SPI	點擊下載
AMS1117-3.3V	線性穩壓器(LDO)		點擊下載
TYC-302-16	USB連接器	TYPE-C	點擊下載
X322512MLB4SI	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：80Ω 主頻：12MHz 頻率公差：±10ppm 負載電容值：9pF 貼片無源晶振 12MHZ 15PF 10PPM -40~+85℃ 編帶	點擊下載
