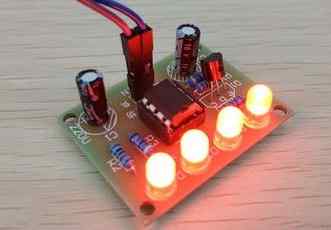

新疆工程學院電子競賽一等獎 參賽題目：555呼吸燈 電路原理： ??? 555定時器由3個阻值為5KΩ的電阻組成的分壓器、兩個電壓比較器C1和C2、基本RS觸發器、放電三極管TD和緩沖反相器G4構成的，其中1，腳為接地端；2腳為低電平觸發端，由此輸入低電平觸發脈沖；6腳為高電平觸發端，由此輸入高電平觸發脈沖；4腳為復位端，輸入負脈沖可以直接使555定時器直接復位；5腳為電壓控制端，在此端外加電壓可以改變比較器的參考電壓，不用時，經0.01uf的瓷片電容放電；3腳為輸出端，輸出高電壓略低于電源電壓1V-3V，輸出電流可以達到200mA，因此可以直接驅動繼電器、發光二極管、指示燈等；8腳為電源端，可在5V到18V范圍內使用。 ?? 本電路由NE555芯片、2個電阻和1個電容組成。其中電容C3是充放電的，用來產生開關時間長度。R1和R2是給電容C3充放電的。當電路工作時，C1會通過R1和R2來充電。電容C1的電壓不斷上升，當電壓達到一個較高的值時（一般是電源電壓的2/3），與之連接的NE555的6腳也達到了相同的電壓。這時NE555芯片內部開始動作，將第3腳輸出低電平（也就是0V），同時第7腳也呈低電平（0V）。因為第7腳變低電平了，從電源正極過來的電流，經過R1直接流入第7腳。因為電流總是從高電平的一端流到最近、阻力最小的低電平一端。電流都流入第7腳了，也就沒有電流經過R2給C3充電了。反而只有C3通過R2向第7腳放電。當C3上的電壓小于某個值時（一般是電源電壓的1/3），與之連接的第2腳電壓也低于此值。這時NE555芯片開始動作，使第3腳輸出高電平，同時讓第7腳不再是低電平?，F在電路又回到了剛開始工作時的狀態，C3重新充電。如此循環下去，C3的電壓始終在1/3和2/3電源電壓之間徘徊，卻造成NE555芯片的第3腳輸出了穩定的方波。調節R2或C2的值可以調節方波的周期時間。3腳輸出穩定的方波，當為高電平時，先給C1充電，使led兩端電壓逐漸升高，led漸亮；為低電平時，C1放電，電壓逐漸降低，led漸滅，也就實現led呼吸的效果。
