首先，這是工程 https://oshwhub.com/acha/SW3518S 的升級版

先前的版本比較粗糙，布線等都很一般，這次略作改進

感謝： https://oshwhub.com/zhqsoft/SW3518S 大佬的工程，為我提供了部分設計和布局思路

?

特色

• A口支持QC4+/QC4/QC3.0/QC2.0/AFC/FCP/SCP/VOOC/PE2.0/PE1.1/SFCP
• A口可輸出5V/5A
• C口支持PPS/PD3.0/PD2.0
• C口可輸出20V5A(SW3518S)或20V3A(SW3518)
• 添加多個1206貼片電容，能夠有效濾去高頻紋波
• 阻容全部使用0603，方便焊接，其實是我沒有0402的備貨
• 快充指示、電源指示
• 已經測試完成

?

注意

• 輸入6-40V，建議21-36V，只能降壓，壓差越小發熱越小
• 電解電容和1206、0805電容耐壓需至少35V，設計和焊接我使用50V提供冗余
• 接上一條，更重要的是用戶如果自己更改耐壓值一定要根據實際情況，不懂就別改。比如車充12v供電就可以適當縮水到16v耐壓
• 焊接3518S時一定注意烙鐵頭的接地等，有條件的盡量使用風槍，否則極易遇到奇怪的問題，比如C口CC引腳通信功能異常等（親身經歷，務必注意）
• 原理圖中C7C8為不同封裝，方便選購，只需焊接1個
• 關于MOS：兩個DFN5*5MOS 兩個DFN3*3MOS。不需要按照原理圖購買，我自己使用兩個搭配，(AON6144+AON7534) / (CSD18512Q5B+WSD4038DN)，可按照自己需求購買。耐壓（Vdss）至少40V，如果去某寶請小心假貨。
• 3518支持60W(20V3A)的PD輸出，3518S理論上支持100W(20V5A)的PD輸出。但是在立創商城買的3518S只有60W的PD輸出。這個問題我研究了很久，最后咨詢廠家客服得到結論，3518S默認不打開100W的PD輸出，要定制。自己修改需要使用IIC通信修改寄存器，這個我沒有了解，有興趣的可以問廠家客服。某寶有售定制固件的100W版本，請務必使用。
• 同廠家（珠海智融）也有SW3516這款產品，datasheet上我沒有發現有太大區別，產家技術也表示SW3516只是不支持VOOC快充，所以理論上這個板子也能支持SW3516（未經試驗），要是有驗證成功的朋友可以在評論區留言

?

?

可改進

這個部分是可以改進的部分，問題是我自己發現然后懶得改的。這些問題大都無關緊要，且不準備在后續版本中修復。

• 可以減少線寬，增加線距。板子目前的線寬是7.874mil(0.2mm) 在大部分板廠都可以生產。jlc支持5mil線寬，可以修改。
• 3518的SCK和SDA可以引出，用于IIC通信。對于想自己配置PD報文的有用。
• 外殼還在設計，建模初學 已經咕咕咕

?

---以下開始正文---

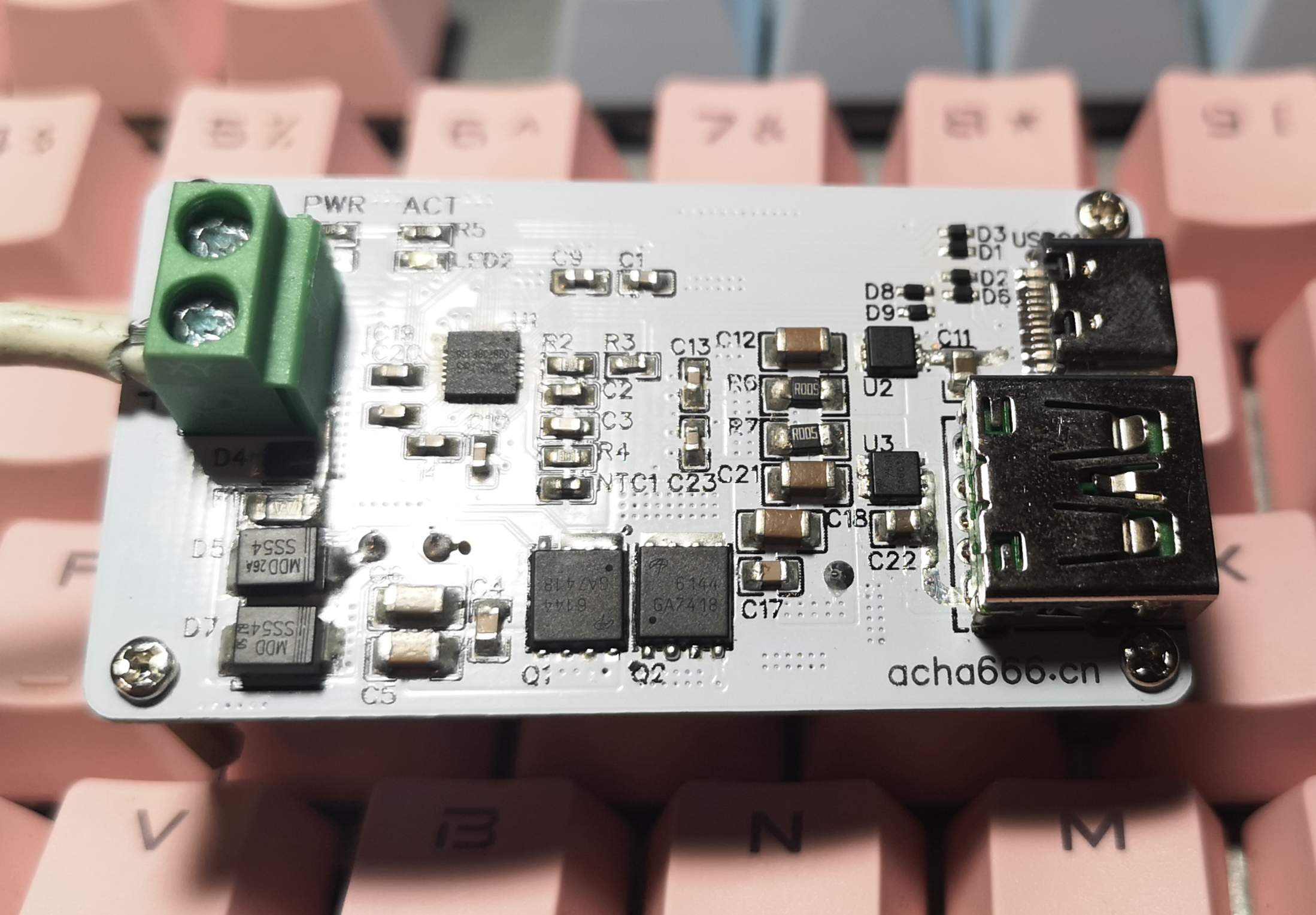

外觀圖

測試一 100W PD誘騙+負載

條件：供電30V，C口輸出20V5A

設備：萬用表：UT61E+漢泰2D72? 電源：RD6006

負載為4Ω的鋁殼電阻，使用5A 帶E-marker的全功能Type-C線

環境和條件十分簡陋，僅供參考，見諒

（忘記用的哪個型號的MOS了）

大致連接如圖

輸入100.3W，輸出93.04W，轉換效率大約92.77%，不計線材等損耗。

?

測試二 100W PD誘騙紋波測試

條件：

輸入電壓25V，使用RD6006可調電源（開關電源紋波較大）

C口輸出20V5A，使用4歐鋁殼電阻負載

示波器：SDS1104X-C，帶寬限制20M，噪聲抑制打開

測試方法：探頭取下接地夾，使用接地彈簧，1通道測量輸出電解電容C16處，3通道測量輸入電解電容C7處

單次觸發波形：

大致數據：Vpp=54mV? ? Vrms=15mV? ?頻率127kHz

采樣方式設置為平均，平均次數為16時：
