EC20 USB dongle EC20 USB上網卡


設計簡介

1.關于板子外形

由于配合機器外殼，所以是這種不規則的形狀，而且USB接口的位置也略顯奇葩。正常應該是所有座子都布局于板子的邊緣。也正是因為這個問題，用的4層板，其實只要設計成長方形/USB接口放在邊緣，2層板就足夠了。

?

2.關于板子功能

只有上網功能，沒有語音功能。制作的初衷就是內置于電腦內，便于在沒有wifi的地方上網。

?

3.主要組成部分

主要就是電壓轉換部分，按照官方硬件設計手冊，使用LDO將5v電壓轉為3.8v（3.3v就可以了，官方推薦3.8v），官方要求電流大于2A。其他就是NANO SIM卡座子，TTL電平轉換部分（EC20 1.8v TTL電平，轉換為5v電平）（沒有也可以使用，EC20自帶USB轉串口）。

?

4.如何使用

無需任何是設置，下載移遠的usb驅動程序，新建撥號連接就能上網。

?

?

B站測試視頻傳送門：自制EC20 USB上網模塊，電腦內置4G上網卡_嗶哩嗶哩_bilibili

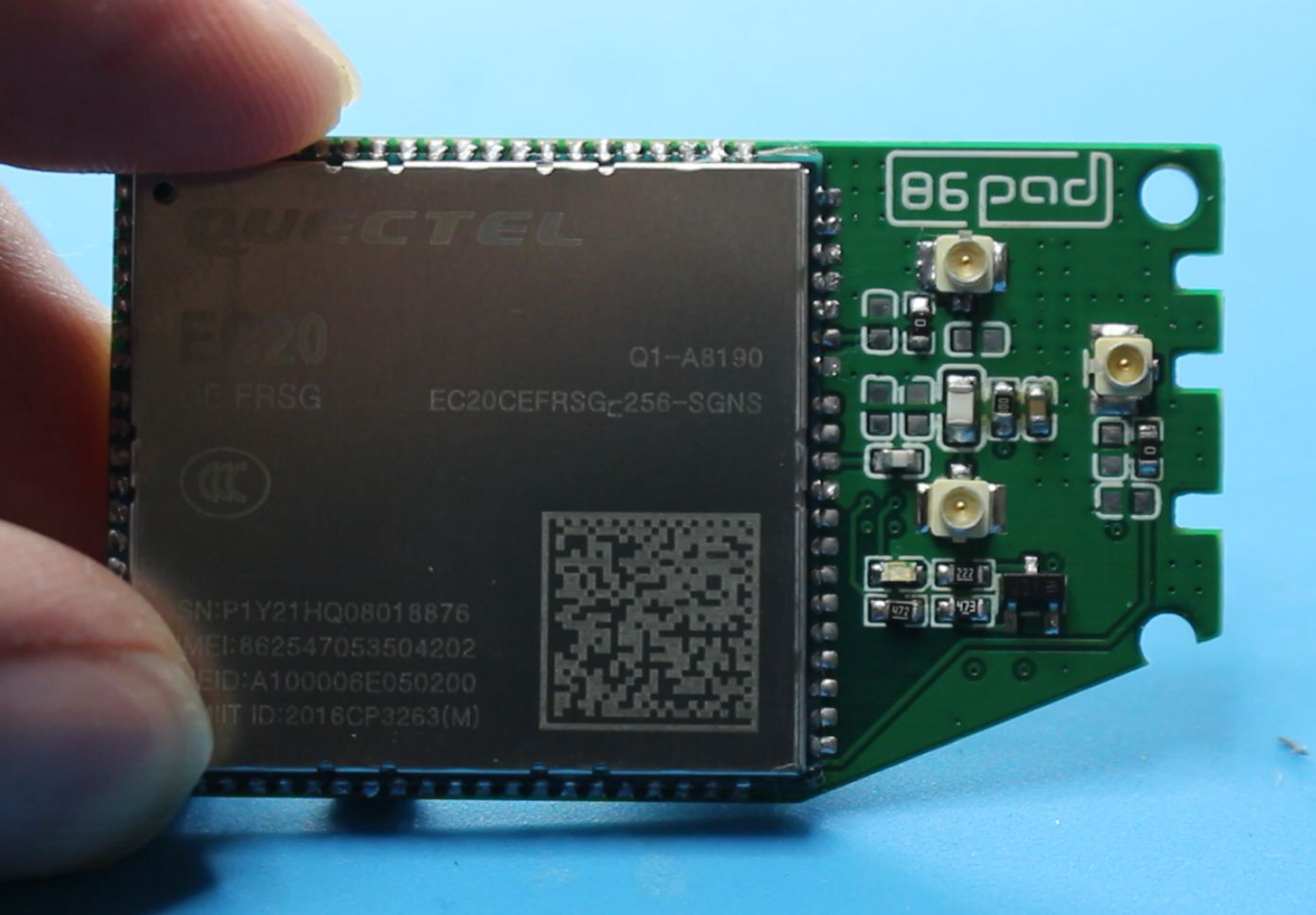

參考設計圖片
×

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。


相關器件
器件 類型 描述 數據手冊
CC0603KRX5R9BB104 貼片電容(MLCC) 點擊下載
CC0603JRNPO9BN330 貼片電容 精度：±5% 容值：33pF 額定電壓：50V 溫漂系數（介質材料)：NP0 材質:NP0 點擊下載
GRM31CR61A107ME05L 貼片電容 精度：±20% 容值：100uF 額定電壓：10V 溫漂系數（介質材料)：X5R X5R 點擊下載
CC0603FRNPO9BN100 貼片電容 精度：±1% 容值：10pF 額定電壓：50V 溫漂系數（介質材料)：NP0 NPO 點擊下載
TAJE477K010RNJ 鉭電容 精度：±10% 容值：470uF 額定電壓：10V ESR串聯電阻：500 mΩ @ 100kHz 工作溫度：-55℃ ~ +125℃ 點擊下載
TCC0603X7R222K101CT 貼片電容 精度：±10% 容值：2.2nF 額定電壓：100V 溫漂系數（介質材料)：X7R X7R 點擊下載
CC0603JRNPO0BN101 貼片電容 精度：±5% 容值：100pF 額定電壓：100V 溫漂系數（介質材料)：NP0 材質:NP0 點擊下載
XKNANO-1306 卡座連接器 點擊下載
X2016WVS-04-9TSW 線對板/線對線連接器 點擊下載
PESD0402-140 TVS二極管 極性：Bidirectional 峰值脈沖電流（10/1000us）：- 箝位電壓：40V 擊穿電壓（最小值）：- 反向關斷電壓（典型值）：14V (Max) 點擊下載
ZMM2V7 穩壓二極管 精度：- 穩壓值(典型值）：2.7V 反向漏電流：<10uA @ 1V 最大功率：500mW 2.7V 0.5W 點擊下載
F.35.00043 紫外線LED 峰值波長：390nm~400nm(UVA), 270nm~280nm(UVC) 發光角度：120° 正向電壓：3.2V(UVA), 6.5V(UVC) 正向電流：200mA(UVA), 60mA(UVC) 功耗：500mW(UVA), 240mW(UVC) 工作溫度：-40℃~+80℃ 輻射功率：120mW(UVA), 4mW(UVC) 點擊下載
VHF201209H47NJT 高頻電感 精度：±5% 額定電流：300mA 直流電阻（內阻）：800mΩ 電感值：47nH 點擊下載
S8050 三極管 額定功率：300mW 集電極電流Ic：500mA 集射極擊穿電壓Vce：25V 晶體管類型：NPN NPN,Vceo=25V,Ic=500mA,hfe=200~350,絲印J3Y 點擊下載
RT0603FRD0710KL 貼片高精密、低溫漂電阻 阻值（歐姆）：10K 精度：±1% 功率：1/10W 溫度系數：- 點擊下載
QR0603J100KP05Z 貼片電阻 阻值（歐姆）：100K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C 點擊下載
QR0603B47K0P05Z 貼片電阻 阻值（歐姆）：47K 精度：±0.1% 功率：1/10W 溫度系數：±100ppm/°C 點擊下載
QR0603F470RP05Z 貼片電阻 阻值（歐姆）：470 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C 點擊下載
CR0603JA0000G 貼片電阻 阻值（歐姆）：0 精度：±5% 功率：- 溫度系數：- 點擊下載
QR0603J10R0P05Z 貼片電阻 阻值（歐姆）：10 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C 點擊下載
RMC06032.2K1%N 貼片電阻 點擊下載
RMC 0603 4K7 F N 貼片電阻 點擊下載
RMC060347K1%N 貼片電阻 點擊下載
RMC060315K5%N 貼片電阻 點擊下載
U.FL-R-SMT(10) RF同軸連接器（天線座） 點擊下載
TXS0104EDR 電平轉換器,移位器 用于漏極開路應用的 4 位雙向電壓電平轉換器 點擊下載
MIC29302WU-TR 低壓差線性穩壓(LDO) 輸出類型：可調式 最大輸入電壓：26V 輸出電流：3A 輸出電壓（最小值/固定值）：1.25V 可調節輸出，Iout=3A，Vin=26V(Max) 點擊下載
