使用IP5306鋰電池充放電芯片和PT4115LED恒流驅動IC,可以對18650電池充放電,還可以做LED燈。
紅圈1為IP5306鋰電池充電和升壓5V電路,SW1開關短按可以觸發電量顯示百分比指示燈和USB5V輸出。
紅圈2為PT4115恒流LED驅動電路,最大恒流800MA,長按3秒SW1可以控制PT4115點亮和關閉LED燈。

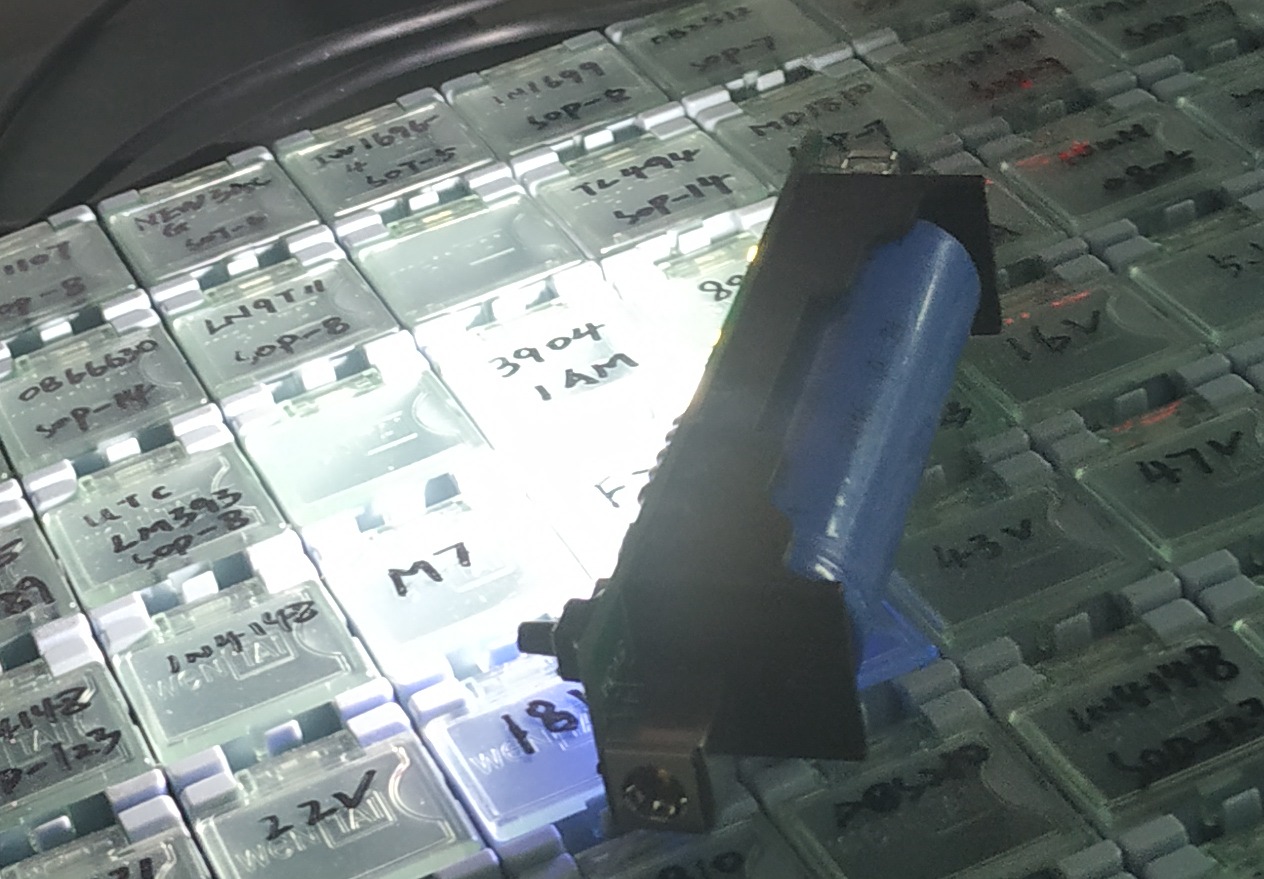

PCB板和焊接成品
PCB布局進行了修改,加強LED燈散熱,LED不再頻閃!
測試視頻: https://v.youku.com/v_show/id_XNDMzNzA1OTk2OA==.html?spm=a2h3j.8428770.3416059.1
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| IP5306_4.35V | 電池電源管理芯片 | 點擊下載 | |
| NCD0603R1 | 發光二極管 | 照明顏色：紅色 主波長/色坐標：615~630nm 0603 紅色 貼片LED 發光二極管 | 點擊下載 |
| K2-1102SP-E4SC-04 | 輕觸開關 | 電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated | 點擊下載 |
| CMFA103J3600HANT | NTC熱敏電阻 | 點擊下載 | |
| YLR12-3-0.5F-W | 低阻值采樣電阻/分流器 | 阻值：0.0005Ω 精度：±1% 功率：3W 溫度系數：±50ppm/℃ | 點擊下載 |
| GRM31CR70J226ME19L | 貼片電容(MLCC) | 點擊下載 | |
| MY-18650-02 | 電池連接器 | 點擊下載 | |
| 67-21S/KK4C-H5050R3R62835Z15/2T | 發光二極管 | 照明顏色：白色 主波長/色坐標：- | 點擊下載 |
| PT4119E89E | LED驅動 | PT4115升級款，更高精度3%，縮減成本。 | 點擊下載 |
| WW12XR330JTL | 貼片低阻值采樣電阻 | 阻值（歐姆）：0.33 精度：±5% 功率：1/3W 溫度系數：±100ppm/°C | 點擊下載 |
| TFPT0603L1001FV | PTC 熱敏電阻 | 功率：3/4W 工作溫度：-55℃~+150℃ 常溫阻值（25°C，歐姆）：1K 電阻精度：±1% | 點擊下載 |
| SS24G | 肖特基二極管 | 直流反向耐壓（Vr）：40V 平均整流電流（Io）：2A 正向壓降（Vf）：550mV @ 2A 40V 2A VF=0.55@2A | 點擊下載 |
| BZT52C2V4S | 穩壓二極管 | 點擊下載 | |
| GCM188R91E104KA37D | 貼片電容(MLCC) | 點擊下載 |
