電流電壓表，采用電池供電，能設置保護電壓，電流。

板載OLED屏，按鍵，LED燈，24c02，亦可作為小開發板使用。

采用INA226采集電流，電壓。0-36V，0-5A。使用I2C的0.9寸OLED。使用鋰電池供電，usb type-c充電方便使用,避免干擾。

主要用于老式的實驗電源輔助（電位器調電壓的那種），串在實驗電源的輸出線上使用。

兼容STM8S103F4P6。

主要功能：

1，顯示電壓，電流，顯示曲線。

2，可以設置保護電壓，電流，超出保護范圍后關閉輸出，保護后端電路。

3，替代實驗電源的“OUTPUT"按鈕，每次開機無輸出，確認電壓后再按鍵開啟輸出。避免實驗電源被誤調，或電位器壞。

另外,設計了PCB的面板和后蓋，使用M2銅柱連接。

注：R18 不焊，頂蓋敷銅注意，以免覆蓋LED透光孔。

舊版測試程序

111.zip

--------------2021.3.24-------------------------

面板重做了，開了透光孔，開關，usb孔。1.0mm厚PCB。

用M2*3的銅柱安裝面板正好，可以方便按鍵。

第一版的PCB硬件沒有問題，二個PMOS管正確的。可以防止電流倒灌。

{

第二版PCB優化了PCB走線，布局，以為第一版板子二個PMOS畫錯了，結果發現第一版是正確的，第二版反而改錯了。^@^

采用第一版的PCB，和第二版的前蓋。后面板暫未做。PCB上的飛線也不用飛，原本就是正確的。

第三版（未做）打算，把采樣電阻改在二個PMOS后面，輸出指示燈接到OUT_EN上，改掉有點靜態電流的問題。

接插件可以改成5.08的更牢固，電流更大。充電改用tp4057就夠用了。

}

用了650mah的鋰電池，充電電流在300ma左右。

初步完成了程序（程序寫得比較業余，輕拍）。改寫了設置頁面。?111-3.23.zip

1）開機時默認關閉輸出，加載（EEPROM）上次設置的保護參數。

2）有三個頁面1，數據顯示? 2，曲線顯示? 3，參數設置。長按SET鍵 切換。

3） 在 數據顯示 & 曲線顯示 界面時，短按 ADD鍵 打開輸出，短按SUB鍵 關閉輸出。

4）在?參數設置 界面時，短按SET鍵 切換光標，短按?ADD鍵?SUB鍵 加減參數。長按?ADD鍵?SUB鍵 快速加減參數。

長按SET鍵 退出設置界面（同時保存參數到EEPROM）。

5）??參數設置 可以設置保護

電壓 0-36V

電流 0-5A

功率 0-99W

曲線電壓量程 4.5V? 9V 18V 36V

曲線電流量程 5A? ? ?2A? 1A? ?0.5A

曲線繪制時間 1次? ?2次? 5次? 10次

6）右下角顯示電池電壓。

-------------------------------------------------

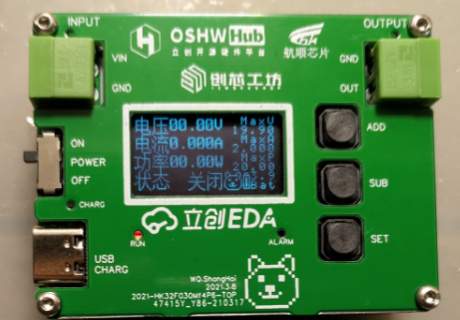

正面

反面

側面

數據顯示

曲線顯示

參數設置

參數設置頁面

--------------------------------------------------------------------------------- 補充視頻 https://www.bilibili.com/video/BV1ih411S7BH/

-------------------------------------------------------------------------------- 2021.4.24 程序V0.3 更新? ? ? 111-4.24.zip

1，更改了EEPROM如果數據錯誤的處理 （重新寫入）。

2，判斷INA226是否正常。

3，增加了開機初始化頁面，顯示版本號 ，EEPROM&INA226 是否正常。
