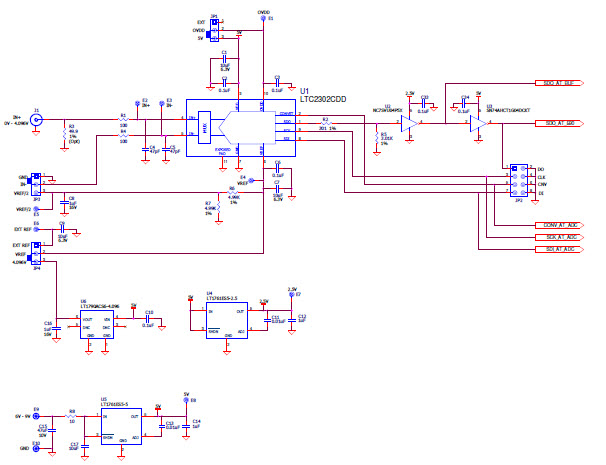

LTC2302 演示板，具有 SPI I/F 的 12 位 1 通道差分 500ksps SAR ADC

使用 Analog Devices 的 LTC2302CDD 的參考設計

設計簡介

演示電路采用 LTC2302 低噪聲、500ksps、12 位 ADC。 LTC2302 具有一個 SPI 兼容串行接口，可用于選擇通道極性以及單極或雙極設置

說明

Demonstration circuit features the LTC2302 low noise, 500ksps, 12-Bit, ADC. The LTC2302 has an SPI compatible serial interface that can be used to select channel polarity and unipolar or bipolar settings

主要特色

ADC Resolution

12 Bit
ADC Sampling Rate

500K SPS
Number of Channels

1CH

參考設計下載

相關文檔

dc1339a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1719CS6#TRPBF	Comparators	Comparator Single R-R O/P ±3V/6V 6-Pin TSOT-23 T/R	點擊下載
LT1761ES5-2.5#TR	Linear Regulators	LDO Regulator Pos 2.5V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-2.5#TRM	Linear Regulators	LDO Regulator Pos 2.5V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-5#PBF	Linear Regulators	LDO Regulator Pos 5V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LT1761ES5-5#TRM (CUT T&R)	Linear Regulators	LDO Regulator Pos 5V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1790ACS6-4.096#PBF	Voltage References	V-Ref Precision 4.096V 5mA 6-Pin TSOT-23 T/R	點擊下載
LT1719CS6	Comparators	Comparator Single R-R O/P ±3V/6V 6-Pin TSOT-23	點擊下載
LT1761ES5-2.5#TRPBF	Linear Regulators	LDO Regulator Pos 2.5V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-5#TRM	Linear Regulators	LDO Regulator Pos 5V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
SN74AHCT1G04DCKT	Inverters and Schmitt Triggers	Inverter 1-Element CMOS 5-Pin SC-70 T/R	點擊下載
LT1719CS6#PBF	Comparators	Comparator Single R-R O/P ±3V/6V 6-Pin TSOT-23	點擊下載
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
