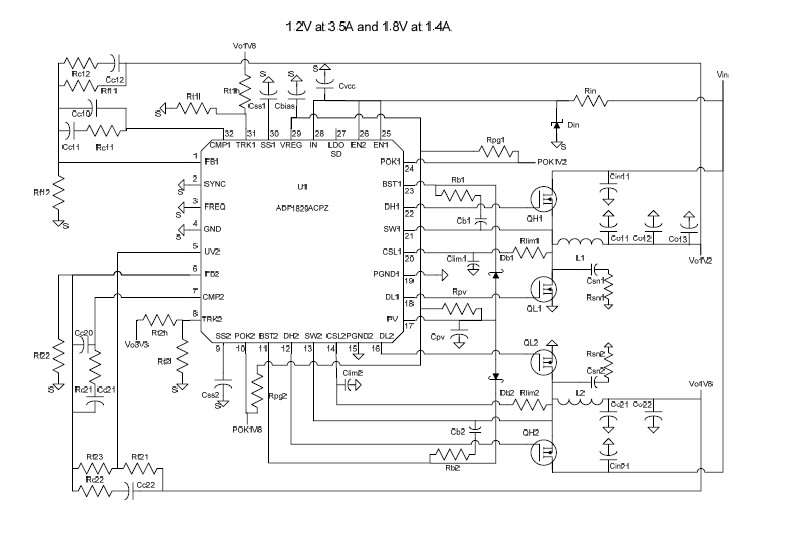

FCDC00052，使用 ADP1829/ADP1864 PWM 降壓控制器的參考設計

Using Part

設計簡介

FCDC00052，使用 ADP1829/ADP1864 PWM 降壓控制器的參考設計。 ADP1864 是一款多功能、雙輸出、交錯、同步 PWM 降壓控制器，可通過 2.9V 至 20V 的輸入電壓生成兩個獨立的輸出。每個通道均可配置為提供 0.6V 至輸入電壓 85% 的輸出電壓。兩個通道以 180 度異相運行，從而減少了輸入電容器上的電流應力，并允許使用更小、成本更低的輸入電容器

說明

FCDC00052, Reference Design Using ADP1829/ADP1864 PWM Buck Controller. The ADP1864 is a versatile, dual output, interleaved, synchronous PWM buck controller that generates two independent outputs from an input voltage of 2.9V to 20V. Each channel can be configured to provide output voltage from 0.6V to 85% of the input voltage. The two channels operate 180 out of phase, which reduces the current stress on the input capacitor and allows the use of a smaller and lower cost input capacitor

主要特色

Conversion Type

DC to DC
Input Voltage

10 to 13.2 V
Output Voltage

5 V
Output Current

2@5V A
Topology

Buck

相關文檔

prd1071_fcdc00052

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP1864AUJZ-R7	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 650kHz 6-Pin TSOT T/R	點擊下載
