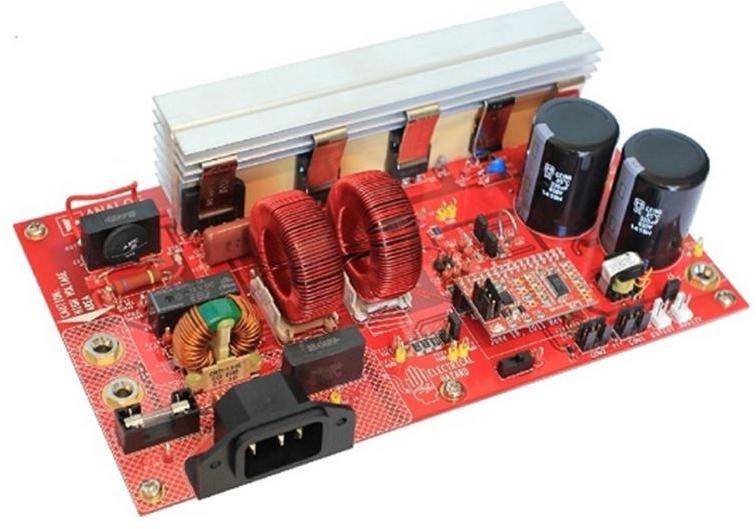

ADP1048-600-EVALZ，評估板在具有 600 瓦和可編程數字濾波器的典型 AC/DC 開關電源中使用 ADP1048

使用 Analog Devices 的 ADP1047 的參考設計

設計簡介

ADP1048-600-EVALZ，評估板在交錯式升壓功率因數校正 (PFC) 拓?fù)渲械牡湫?AC/DC 開關電源中使用 ADP1048。該電路設計用于通過 85 VRMS 至 265 VRMS AC 的交流輸入電壓源提供 385V/600W 的額定負載。 ADP1048 提供有源 PFC 電路所需的所有功能以及精確的交流功率計量。它實現了接近統一的功率因數、輸入電流的低失真、輸出電壓調節、過流保護、交流線路故障檢測和保護、過溫保護和電源關斷

說明

ADP1048-600-EVALZ, Evaluation board uses ADP1048 in a typical AC/DC switching power supply in an interleaved boost power factor correction (PFC) topology. The circuit is designed to provide a rated load of 385V/600W from an AC input voltage source of 85 VRMS to 265 VRMS AC. The ADP1048 provides functions all the functions necessary for active PFC circuit plus accurate AC power metering. It achieves near-unity power factor, low distortion of the input current, the output voltage regulation, over current protection, AC line fault detection and protection, over temperature protection and power supply shut-down

主要特色

Conversion Type

AC to DC
Input Voltage

85 to 265 (AC) V
Output Voltage

385 V
Output Power

600 W
Efficiency

95 %
Topology

Boost- PFC

相關文檔

prd1363_adp1048_eval-rev1-0926

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP3634ARDZ	Gate and Power Drivers	Driver 4A 2-OUT Low Side Non-Inv 8-Pin SOIC N EP Tube	點擊下載
ADP3634ARDZ-R7	Gate and Power Drivers	Driver 4A 2-OUT Low Side Non-Inv 8-Pin SOIC N EP T/R	點擊下載
ADP1047ARQZ-R7	Power Factor Correction - PFC	Power Factor Correction Controller 400kHz 24-Pin QSOP T/R	點擊下載
