DC1111A，演示電路采用 LTC2753 16 位、2CH DAC

使用 Analog Devices 的 LTC2753CUK 的參考設計

設計簡介

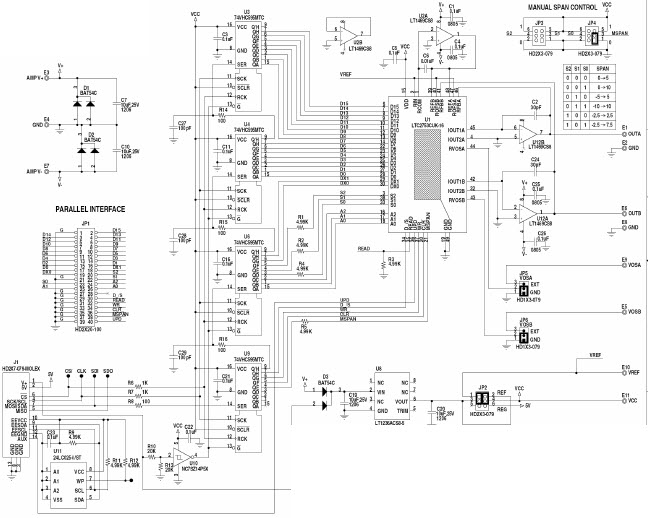

DC1111A 演示電路采用 LTC2753 16 位、2 通道 DAC。該演示電路采用 LTC2753 雙通道 16 位 SoftSpan Iout DAC。該器件具有六種輸出范圍：0 至 5V、0 至 10V、+/- 5V、+/- 10V、+/- 2.5V 和 -2.5V 至 + 7.5V

DC1111A, Demonstration Circuit features the LTC2753 16-Bit, 2CH DAC. The Demonstration circuit features the LTC2753 Dual 16-Bit SoftSpan Iout DAC. This device features six output ranges, 0 to 5V, 0 to 10V, +/- 5V, +/- 10V,+/- 2.5V and -2.5V to + 7.5V

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1469CS8#TR	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N T/R	點擊下載
74VHC595MTCX	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin TSSOP T/R	點擊下載
LT1469CS8#PBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N Tube	點擊下載
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
LT1469CS8-2#PBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N Tube	點擊下載
LT1469CS8	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N	點擊下載
LT1469CS8#TRPBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N T/R	點擊下載
LT1469CS8-2#TRPBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N T/R	點擊下載
LT1236ACS8-5#PBF	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N Tube	點擊下載
74VHC595MTC	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin TSSOP Tube	點擊下載
LT1236ACS8-5#TRPBF	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N T/R	點擊下載
NC7SZ14P5X	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 1-Element CMOS 5-Pin SC-70 T/R	點擊下載
